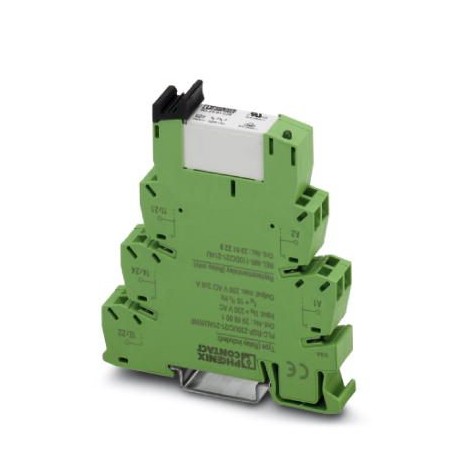

PLC-RSP-230UC/21-21AU/RWF
2968001
PHOENIX_CONTACT
1
Relaismodul
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2968001 |
---|---|
Verpackungseinheit | 10 STK |
Verkaufsschlüssel | G1 - Relais |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Katalogseite | Seite 361 (C-7-2013) |
GTIN | 4046356138666 |
Gewicht pro Stück (exklusive Verpackung) | 65,470 g |
Gewicht pro Stück (inklusive Verpackung) | 65,470 g |
Zolltarifnummer | 85364900 |
Herkunftsland | DE (Deutschland) |
Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
---|---|
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Eingangsnennspannung UN | 230 V AC |
---|---|
220 V DC | |
Eingangsspannungsbereich bezogen auf UN | siehe Diagramm |
Typischer Eingangsstrom bei UN | 4,8 mA (bei AC) |
Ansprechzeit typisch | 20 ms |
Rückfallzeit typisch | 60 ms |
Spulenspannung | 110 V DC |
Schutzbeschaltung | Brückengleichrichter |
Betriebsspannungsanzeige | LED gelb |
Verlustleistung bei Nennbedingung | 1,1 W |
Kontaktausführung | 2 Wechsler |
---|---|
Art des Schaltkontaktes | Einfachkontakt |
Kontaktmaterial | AgNi, hartvergoldet |
Hinweis | Bei Überschreitung der angegebenen Maximalwerte wird die Goldschicht zerstört. Im weiteren Betrieb gelten dann die Werte des AgNi-Kontaktes, es muß aber mit einer verminderten Lebensdauer gerechnet werden. |
Schaltspannung maximal | 30 V AC |
36 V DC | |
Schaltspannung minimal | 100 mV |
Schaltstrom minimal | 1 mA |
Einschaltstrom maximal | 50 mA |
Grenzdauerstrom | 50 mA |
Abschaltleistung (ohmsche Last) maximal | 1,2 W (bei 24 V DC) |
Kontaktmaterial | AgNi |
---|---|
Hinweis | folgende Werte gelten bei zerstörter Goldschicht |
Schaltspannung maximal | 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen.) |
Schaltspannung minimal | 5 V AC/DC |
Grenzdauerstrom | 6 A |
Einschaltstrom maximal | 8 A |
Schaltstrom minimal | 10 mA |
Abschaltleistung (ohmsche Last) maximal | 140 W (bei 24 V DC) |
85 W (bei 48 V DC) | |
60 W (bei 60 V DC) | |
44 W (bei 110 V DC) | |
60 W (bei 220 V DC) | |
1500 VA (bei 250 V AC) | |
Schaltvermögen | 2 A (bei 24 V, DC13) |
0,2 A (bei 110 V, DC13) | |
0,2 A (bei 250 V, DC13) | |
2 A (bei 24 V, AC15) | |
2 A (bei 120 V, AC15) | |
2 A (bei 250 V, AC15) |
Benennung Anschluss | Erregerseite |
---|---|
Anschlussart | Zugfederanschluss |
Abisolierlänge | 8 mm |
Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 26 ... 14 |
Benennung Anschluss | Kontaktseite |
---|---|
Anschlussart | Zugfederanschluss |
Abisolierlänge | 8 mm |
Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 26 ... 14 |
Prüfspannung Relaiswicklung/Relaiskontakt | 6 kV |
---|---|
Betriebsart | 100 % ED |
Schutzart | RT III (Relais) |
IP20 (Relaissockel) | |
Lebensdauer mechanisch | ca. 3x 107Schaltspiele |
Einbaulage | beliebig |
Montagehinweis | anreihbar ohne Abstand |
Nettogewicht (SAP) | 65,47 g |
Anschluss gemäß Norm | CUL |
---|---|
Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
Normen/Bestimmungen | IEC 60664 |
EN 50178 | |
Bemessungsisolationsspannung | 250 V AC |
Bemessungsstoßspannung | 6 kV |
Isolierung | Basisisolierung |
Verschmutzungsgrad | 2 |
Überspannungskategorie | III |
Brennbarkeitsklasse nach UL 94 | V0 |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
---|---|
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Titel: | Größe: | Typ: |
---|---|---|
PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes | |
PHOENIX CONTACT-2968001-PLC-RSP-230UC/21-21AU/RWF | 131 Kbytes |
