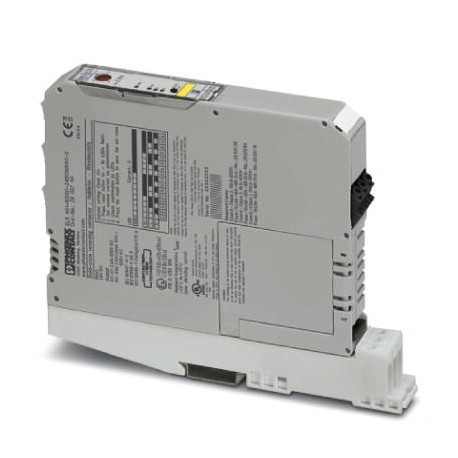

ELR H51-2.4-DIN-RAIL-SET 2902953 PHOENIX CONTACT Hybrid-Motorstarter Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ELR H51-2.4-DIN-RAIL-SET 2902953 PHOENIX CONTACT Hybrid-Motorstarter

ELR H51-2.4-DIN-RAIL-SET

2902953

PHOENIX_CONTACT

Hybrid-Motorstarter

Komplettpaket bestehend aus ELR H51-IESSC-24DC500AC-2 und EM-RD ADAPTER für die Montage auf 35 mm symmetrischen Schienen.

Komplettpaket bestehend aus ELR H51-IESSC-24DC500AC-2 und EM-RD-ADAPTER zur Montage auf 35 mm Tragschienen.

Mehr Infos


Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypHybridmotorstarter
ProduktfamilieCONTACTRON
Betriebsart100 % ED
Datenpflegestand
Artikelrevision04
Elektrische Eigenschaften
Anzahl Phasen3
Art des MotorstartersWendestarter
Schaltfrequenz≤ 2 Hz (lastabhängig)
Maximale Verlustleistung bei Nennbedingung4,4 W
Schaltfrequenz≤ 2 Hz (lastabhängig)
Verlustleistung maximal4,1 W
Verlustleistung minimal0,88 W
Zuordnungsart2
Versorgung
Bemessungssteuerstromkreisspeisespannung US24 V DC
Steuerspeisespannungsbereich19,2 V DC ... 30 V DC
Bemessungssteuerspeisestrom IS40 mA
SchutzbeschaltungÜberspannungsschutz
Verpolschutz; Parallelverpolschutzdiode
Isolationseigenschaften
Bemessungsisolationsspannung500 V
Bemessungsstoßspannung6 kV
ÜberspannungskategorieIII
Verschmutzungsgrad2
Isolationseigenschaften zwischen Steuereingangs-, Steuerspeisespannung und Hilfsstromkreis zu HauptstromkreisSichere Trennung (IEC 60947-1) bei Betriebsspannung ≤ 300 V AC
Sichere Trennung (EN 50178) bei Betriebsspannung ≤ 300 V AC
Basisisolierung (IEC 60947-1) bei Betriebsspannung 300 V AC ... 500 V AC
Sichere Trennung (EN 50178) bei Betriebsspannung 300 ... 500 V AC
Isolationseigenschaften zwischen Steuereingangs- und Steuerspeisespannung zu HilfsstromkreisSichere Trennung (IEC 60947-1) bei Hilfsstromkreis ≤ 300 V AC
Sichere Trennung (EN 50178) bei Hilfsstromkreis ≤ 300 V AC
Eingangsdaten
Steuern
Benennung EingangSteuereingang rechts / links
Bemessungsbetätigungsspannung UC24 V DC
Betätigungsspannungsbereich19,2 V DC ... 30 V DC
Bemessungsbetätigungsstrom IC5 mA
Schaltschwelle9,6 V ("0"-Signal)
19,2 V ("1"-Signal)
Schaltpegel< 5 V DC (für NOT-HALT)
Ausschaltzeit typisch< 30 ms
Ausgangsdaten
AC-Ausgang
Bemessungsbetriebsspannung Ue500 V AC
Betriebsspannungsbereich42 V AC ... 550 V AC
Netzfrequenz50/60 Hz
Laststrombereich180 mA ... 2,4 A (siehe Derating)
Auslösekennlinie nach IEC 60947-4-2Class 10A
Abkühlzeit20 min. (für Auto-Reset)
Leckstrom0 mA
SchutzbeschaltungÜberspannungsschutz; Varistor
Kurzschlussschutz; Sicherung
Rückmeldeausgang
HinweisRückmeldung: Potenzialfreier Wechsler-Kontakt, Signalkontakt
Kontaktausführung1 Wechsler
Schaltvermögen nach IEC 60947-5-13 A (230 V, AC15)
2 A (24 V, DC13)
Anschlussdaten
Steuerkreis
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 14
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
5 lbf-in. ... 7 lbf-in.
Lastkreis
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 14
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
5 lbf-in. ... 7 lbf-in.
Signalisierung
StatusanzeigeLED (gelb)
BetriebsspannungsanzeigeLED grün
FehleranzeigeLED rot
Maße
Breite22,5 mm
Höhe185 mm
Tiefe142,6 mm
Materialangaben
Brennbarkeitsklasse nach UL 94V0 (Gehäuse)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP20
Umgebungstemperatur (Betrieb)-25 °C ... 70 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 80 °C
Höhenlage≤ 2000 m
Zulassungen
ATEX
Kennzeichnung II (2) G [Ex e] [Ex d] [Ex px]
 II (2) D [Ex t] [Ex p]
ZertifikatPTB 07 ATEX 3145
UL-Zulassung
ZertifikatNLDX.E228652
Safety Integrity Level (SIL, IEC 61508)
Kennzeichnung≤ 3
HinweisSicheres Abschalten
Safety Integrity Level (SIL, IEC 61508)
Kennzeichnung2
HinweisMotorschutz
Performance Level (ISO 13849)
Kennzeichnunge
HinweisSicheres Abschalten
Kategorie (ISO 13849)
Kennzeichnung3
HinweisSicheres Abschalten
UL-Daten
SCCR100 kA (480 V AC (Sicherung 30 A class CC / 30 A class J (High-Fault)))
5 kA (480 V AC (Sicherung 20 A RK5 (Standard-Fault)))
FLA2,4 A (480 V AC)
Group installation20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded)
30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded)
Category codeNLDX / NRNT
Normen und Bestimmungen
Normen / Bestimmungen
Normen/BestimmungenIEC 60947-1
EN 60947-4-2
IEC 61508
ISO 13849
Montage
MontageartTragschienenmontage
Montagehinweisanreihbar, Abstand siehe Derating
Einbaulagesenkrecht (Tragschiene waagerecht, Motorabgang unten)

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf 28 Mbytes
PHOENIX CONTACT-2902953-ELR H51-2.4-DIN-RAIL-SET 115 Kbytes PHOENIX CONTACT-2902953-ELR H51-2.4-DIN-RAIL-SET
