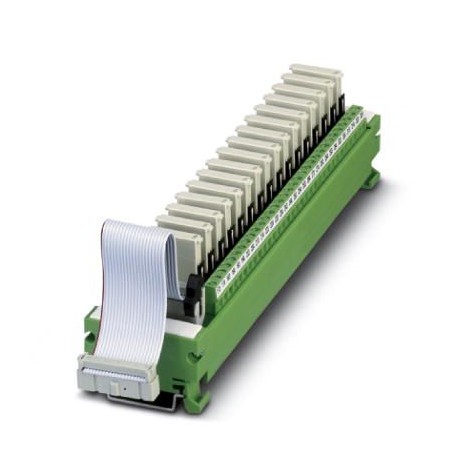

UM 45-16RM/MR-G24/1/E/PLC 2962926 PHOENIX CONTACT Aktivmodul
Artikel-Nr.: UM 45-16RM/MR-G24/1/E/PLC
Code: 2962926
Hersteller: PHOENIX_CONTACT
Beschreibung:
Aktivmodul
VARIOFACE-COMPACT-LINE, Ausgangserweiterungsmodul mit 16 Miniaturrelais, mit je 1 Öffner, steckbar, für 24 V DC (inkl. Relais)
Kategorien:
- PHOENIX_CONTACT > Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
- Mehr Infos
- Bewertungen
* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.
Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.
ZULETZT ANGESEHEN
MEHR INFOS
Kaufmännische Daten
| Bestellschlüssel | 2962926 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 557 (C-7-2015) |
| GTIN | 4017918087524 |
| Gewicht pro Stück (exklusive Verpackung) | 218,180 g |
| Gewicht pro Stück (inklusive Verpackung) | 244,400 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Eingangsdaten
| Eingangsnennspannung UN | 24 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,1 |
| Typischer Eingangsstrom bei UN | 6,5 mA |
| Ansprechzeit typisch | 5 ms |
| Rückfallzeit typisch | 15 ms |
| Schutzbenennung | Freilaufdiode |
| Schutzschaltung/-Bauteil | Freilaufdiode |
| Schutzbenennung | Verpolschutz |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
| Betriebsspannungsanzeige | LED grün |
| Statusanzeige/Kanal | LED gelb |
Ausgangsdaten
| Kontaktausführung | 1 Schließer |
|---|---|
| Kontaktmaterial | AgNi, 5 µm hartvergoldet |
| Schaltspannung maximal | 250 V AC |
| 125 V DC | |
| Schaltspannung minimal | 5 V |
| Grenzdauerstrom | 3 A |
| Einschaltstrom maximal | 5 A |
| Schaltstrom minimal | 1 mA |
| Abschaltleistung (ohmsche Last) maximal | 72 W (24 V DC) |
| 60 W (48 V DC) | |
| 50 W (60 V DC) | |
| 50 W (110 V DC) | |
| 750 VA (250 V AC) | |
| Statusanzeige | ja |
Allgemein
| Anzahl der Kanäle | 16 |
|---|---|
| Mögliche Bestückung | Miniaturrelais, REL-MR-G 24/1 |
| Mit Bestückung | ja |
| Lebensdauer mechanisch | 2x 107Schaltspiele |
| Betriebsart | 100 % ED |
| Schutzart | IP00 |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Farbe | grün |
Anschlussdaten Anschluss 1
| Benennung Anschluss | Steuerungsebene |
|---|---|
| Anschlussart | IDC/FLK-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 20 |
| Rastermaß | 2,54 mm |
Anschlussdaten Anschluss 2
| Benennung Anschluss | Feldebene |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 6 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
| Anzahl der Anschlüsse | 32 |
Anschlussdaten Anschluss 3
| Benennung Anschluss | Versorgung |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 6 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
| Anzahl der Anschlüsse | 2 |
| Polzahl | 2 |
Unterstützte Steuerung
| Zugehörige Steuerung | ALLEN-BRADLEY ControlLogix |
|---|---|
| Zugehörige I/O-Karte | 1756-OB32 |
| Zugehörige Steuerung | ALLEN-BRADLEY PLC 5 |
| Zugehörige I/O-Karte | 1771 OBN |
| Zugehörige Steuerung | GE-FANUC RX3i |
| Zugehörige I/O-Karte | IC694MDL754 |
| Zugehörige Steuerung | HONEYWELL Experion PKS C200 |
| Zugehörige I/O-Karte | TC-ODD 321 |
| Zugehörige Steuerung | MITSUBISHI MELSEC L |
| Zugehörige I/O-Karte | LY41PT1P |
| LY42PT1P | |
| Zugehörige Steuerung | MITSUBISHI MELSEC Q |
| Zugehörige I/O-Karte | QY82P |
Normen und Bestimmungen
| Normen/Bestimmungen | DIN EN 50178 |
|---|---|
| IEC 60664 | |
| Bemessungsisolationsspannung | 260 V AC |
| Bemessungsstoßspannung | 4 kV (Basisisolierung) |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
