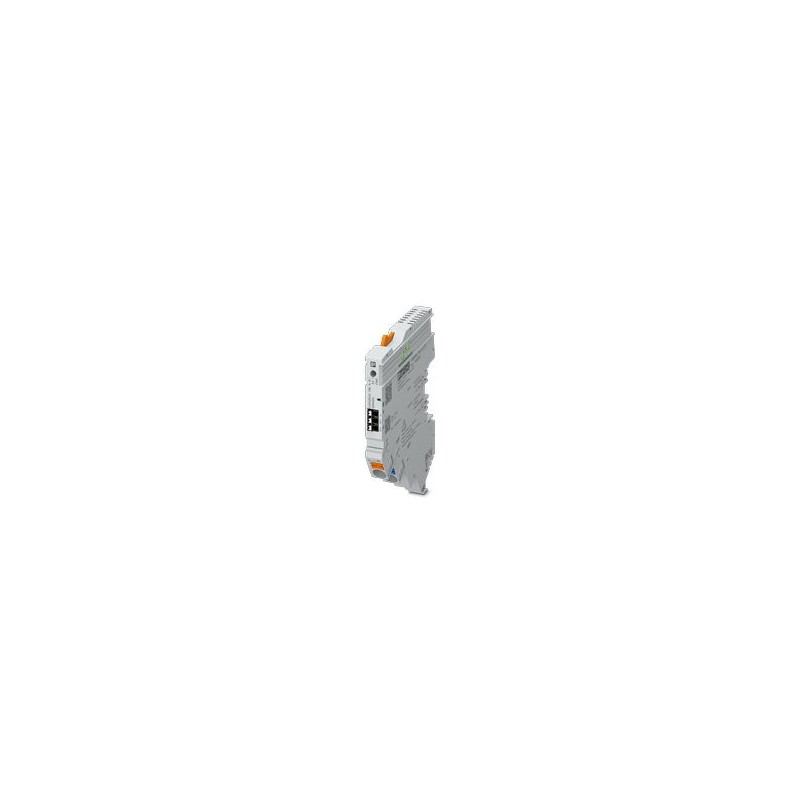

CAPAROC PM S-R EX 1344363 PHOENIX CONTACT Leistungsmodul mit Statusausgang und Reset-Eingang für die Stromve..
CAPAROC PM S-R EX
1344363
PHOENIX_CONTACT
Leistungsmodul mit Statusausgang und Reset-Eingang für die Stromversorgung des Schaltsystems zum Schutz von CAPAROC-Geräten mit 12 oder 24 V DC. EX e-Zulassung für Zone 2. Zur Montage auf DIN-Schienen mit CAPAROC-Stromschienen.
Leistungsmodul
Einspeisemodul mit Statusausgang und Reseteingang zur Versorgung des CAPAROC Geräteschutzschalter-Systems mit 12 oder 24 V DC. EX e-Zulassung für Zone 2. Zur Installation auf DIN-Tragschiene über die CAPAROC Stromschienen.
Schutzschaltgeräte, Sicherungen > Geräteschutzschalter
Überspannungsschutz
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Technische Daten
Hinweise
| Allgemein | |
| Hinweis | LABS frei – nach Prüfspezifikation VW PV 3.10.7:2005-0 |
| Beim Anschließen der Leiter ist darauf zu achten, dass die CAPAROC-Module durch Zugkräfte nicht auseinander gezogen werden. Es darf nicht zur Spaltbildung zwischen den Modulen kommen. | |
| Halten Sie die festgelegten Bedingungen für den Einsatz in explosionsgefährdeten Bereichen ein! Setzen Sie bei der Installation ein geeignetes, zugelassenes Gehäuse der Mindestschutzart IP54 ein, das die Anforderungen der IEC/EN 60079-0 erfüllt. Beachten Sie auch die Anforderungen der IEC/EN 60079-14. | |
Artikeleigenschaften
| Bauform | Aufsteckmodul |
| Produkttyp | Geräteschutzschalter elektronisch |
| Produktfamilie | CAPAROC |
| Anzahl der Steckplätze | 2 |
| Isolationseigenschaften | |
| Schutzklasse | III |
| Verschmutzungsgrad | 2 |
Elektrische Eigenschaften
| Allgemein | |
| Betriebsspannung | 10 V DC ... 30 V DC |
| Bemessungsspannung | 12 V DC |
| 24 V DC | |
| Bemessungsstrom IN | 45 A DC (Gesamtstrom Eingang) |
| Bemessungsstoßspannung | 0,5 kV |
| Auslöseart | E (elektronisch) |
| Spannungsfestigkeit | 35 V DC (Lastkreis) |
| Wirkungsgrad | > 99 % |
| Ruhestrom I0 | typ. 9 mA (im Leerlauf bei 24 V) |
| Verlustleistung | typ. 0,22 W (im Leerlauf bei 24 V) |
| < 1,5 W (im Nennbetrieb bei 24 V und 45 A) | |
| Temperaturderating | 45 A (Gesamtstrom bei 40 °C) |
| 30 A (Gesamtstrom bei 65 °C) | |
| MTBF (IEC 61709, SN 29500) | 18886912,65 h (bei 25 °C mit 21 % Last) |
| 5907048,64 h (bei 40 °C mit 34,25 % Last) | |
| 933563,97 h (bei 40 °C mit 100 % Last) | |
| Spannungsfall | 0,03 V (bei 45 A) |
| Reset | |
| Eingangsspannungsbereich | 7 V DC ... 30 V DC (Reset mit fallender Flanke) |
| Stromaufnahme | typ. 0,5 mA (bei 24 V DC) |
| Impulslänge | ≥ 50 ms |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,2 mm² ... 0,75 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 1,5 mm² |
| Statusausgang | |
| Ausgangsspannung | max. 30 V DC (Eingangsspannung ±5 % bei keinem Fehler) |
| 0 V DC (Fehler) | |
| Ausgangsstrom | max. 20 mA |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,2 mm² ... 0,75 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 1,5 mm² |
| Statusausgang | |
| Ausgangsspannung | max. 30 V DC (Eingangsspannung ±5 % bei I > 80 % an min. einem Kanal) |
| Ausgangsstrom | max. 20 mA |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 24 ... 16 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,2 mm² ... 0,75 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 1,5 mm² |
Anschlussdaten
| Leiterquerschnitt AWG | (umgerechnet nach IEC) |
| Hauptstromkreis IN+ | |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 18 mm |
| Leiterquerschnitt starr | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt AWG | 20 ... 8 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 16 mm² |
| Hauptstromkreis IN- | |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 18 mm |
| Leiterquerschnitt starr | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt AWG | 20 ... 8 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 16 mm² |
Signalisierung
| Power (PWR) LED grün | leuchtet (bei keinem Kanalfehler) |
| leuchtet (Versorgungsspannung im Nennbereich) | |
| blinkt (3 x bei Deaktivierung Programmiersperre) | |
| Power (PWR) LED rot | leuchtet (Versorgungsspannung außerhalb des Nennbereichs) |
Maße
| Maßzeichnung |  |
| Breite | 12,4 mm |
| Höhe | 132,4 mm |
| Tiefe | 111,3 mm (inkl. Tragschiene 7,5 mm) |
Materialangaben
| Farbe | lichtgrau (RAL 7035) |
| Material | PA 6 |
| PA 6 | |
| PA 6 | |
| PC | |
| Brennbarkeitsklasse nach UL 94 | V-0 |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -30 °C ... 65 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Höhenlage | ≤ 4000 m (amsl) |
| Feuchtigkeitsprüfung | 96 h, 95 % RH, 40 °C |
| Schock (Betrieb) | 30g (11 ms Dauer, Halbsinus-Schockimpuls, nach IEC 60068-2-27) |
| 25g (6 ms Dauer, Halbsinus-Schockimpuls nach IEC 60068-2-27, Dauerschock) | |
| Vibration (Betrieb) | 5g (10 ... 150 Hz / 10 Zyklen / Achse / X, Y, Z) |
Zulassungen
| UL-Zulassung | |
| Kennzeichnung | UL/C-UL Listed UL 508 |
| UL 121201 Class I, Division 2, Groups A, B, C, D, T4A | |
| ATEX | |
| Kennzeichnung | TÜV 22 ATEX 8874 X |
| II 3G Ex ec IIC T4 Gc | |
| IECEx | |
| Kennzeichnung | IECEx TUR 22.0049X |
| II 3G Ex ec IIC T4 Gc | |
| UKCA Ex (UKEX) | |
| Kennzeichnung | TÜV 22 UKEX 7109 X |
| II 3G Ex ec IIC T4 Gc | |
Normen und Bestimmungen
| Normen/Bestimmungen | EN 61000-6-2 |
| Hinweis | EMV - Störfestigkeit für Industriebereiche |
| Normen/Bestimmungen | EN 61000-6-3 |
| Hinweis | EMV - Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
| Normen/Bestimmungen | EN 60068-2-78 |
| Hinweis | Umgebungseinflüsse - Feuchte und Wärme, konstant |
| Normen/Bestimmungen | EN 50178 |
| Hinweis | Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln |
| Normen/Bestimmungen | EN 60068-2-27 |
| Hinweis | Umgebungseinflüsse - Schocken |
| Normen/Bestimmungen | IEC 60079-7 |
| Hinweis | Explosionsgefährdete Bereiche – Teil 7: Geräteschutz durch erhöhte Sicherheit „e“ |
| Normen/Bestimmungen | IEC 60079-0 |
| Hinweis | Explosionsgefährdete Bereiche – Teil 0: Betriebsmittel – Allgemeine Anforderungen |
Montage
| Montageart | steckbar auf Stromschiene CAPAROC CR… |
