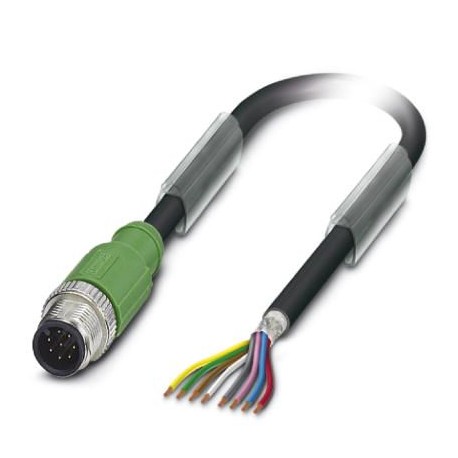

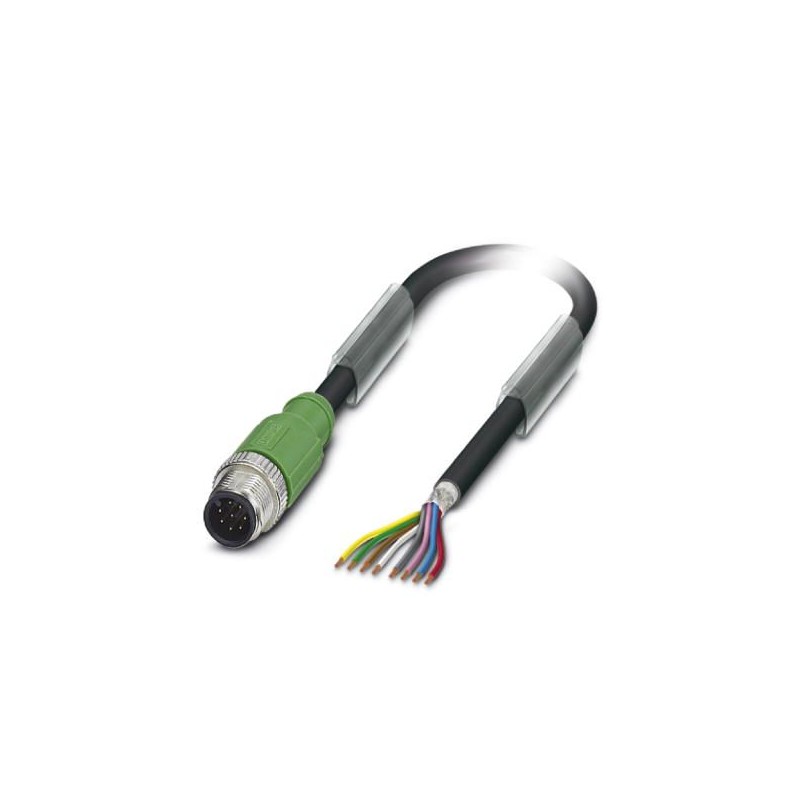

SAC-8P-M12MS/10,0-PUR SH 1522794 PHOENIX CONTACT Sensor-/Aktor-Kabel
SAC-8P-M12MS/10,0-PUR SH
1522794
PHOENIX_CONTACT
Sensor-/Aktor-Kabel
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1522794 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Katalogseite | Seite 217 (C-2-2017) |
| GTIN | 4017918957599 |
| Gewicht pro Stück (exklusive Verpackung) | 538,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 545,000 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Allgemein
| Bemessungsstrom bei 40 °C | 2 A |
|---|---|
| Bemessungsspannung | 30 V AC |
| 30 V DC | |
| Polzahl | 8 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Statusanzeige | Nein |
| Schutzschaltung/-Bauteil | unbeschaltet |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,4 Nm (M12-Steckverbinder) |
Material
| Brennbarkeitsklasse nach UL 94 | HB |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Zinkdruckguss, vernickelt |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
| Brennbarkeitsklasse nach UL 94 | HB |
Leitung
| Kabeltyp | PUR halogenfrei schwarz |
|---|---|
| Kabeltyp (Kurzzeichen) | PUR |
| Kabelkurzzeichen | LiF9YC11Y |
| UL AWM Style | 20549 / 10493 (80 °C / 300 V) |
| Leiterquerschnitt | 8x 0,25 mm² (Signalleitung) |
| AWG Signalleitung | 24 |
| Leiteraufbau Signalleitung | 32x 0,10 mm |
| Aderdurchmesser inkl. Isolierung | 1,17 mm ±0,02 mm |
| Wandstärke Isolierung | ca. 0,2 mm |
| Aderfarben | braun, weiß, grün, gelb, grau, rosa, blau, rot |
| Gesamtverseilung | 8 Adern um Füller zur Seele |
| Schirmung | Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 85 % |
| Außenmantel, Farbe | schwarzgrau RAL 7021 |
| Wandstärke Außenmantel | ca. 0,5 mm |
| Kabelaußendurchmesser D | 5,9 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Anzahl der Biegezyklen | 2000000 |
| Mindestbiegeradius, Schleppketteneinsatz | 10 x D |
| Verfahrweg | 10 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 10 m/s² |
| Kabelgewicht | 53 kg/km |
| Außenmantel, Material | PUR |
| Material Aderisolation | PP |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | ≥ 1 GΩ*km (bei 20 °C) |
| Leiterwiderstand | ≤ 78 Ω/km (bei 20 °C) |
| Nennspannung Leitung | ≤ 300 V AC |
| Prüfspannung Leitung | ≥ 3000 V AC (Spark Test) |
| Prüfspannung Ader/Schirm | ≥ 2000 V AC (für 60 s) |
| Besondere Eigenschaften | schleppkettentauglich |
| Flammwidrigkeit | nach UL FT-2 |
| nach UL 758/1581 (horizontal) | |
| nach UL 758/1581 FT2 | |
| nach DIN EN 60332-2-2 (20 s) | |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach DIN EN 50267-2-1 | |
| Sonstige Beständigkeit | hydrolyse- und mikrobenbeständig |
| beständig gegen Seewasser | |
| adhäsionsarm | |
| adhäsionsarm | |
| bedingt UV beständig nach DIN EN ISO 4892-2-A | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -25 °C ... 80 °C (Kabel, bewegliche Verlegung) |
Klassifikationen
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
