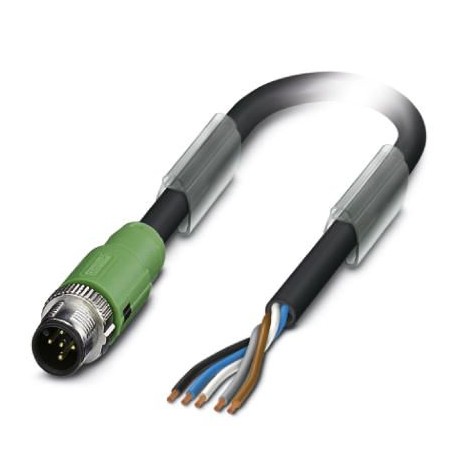

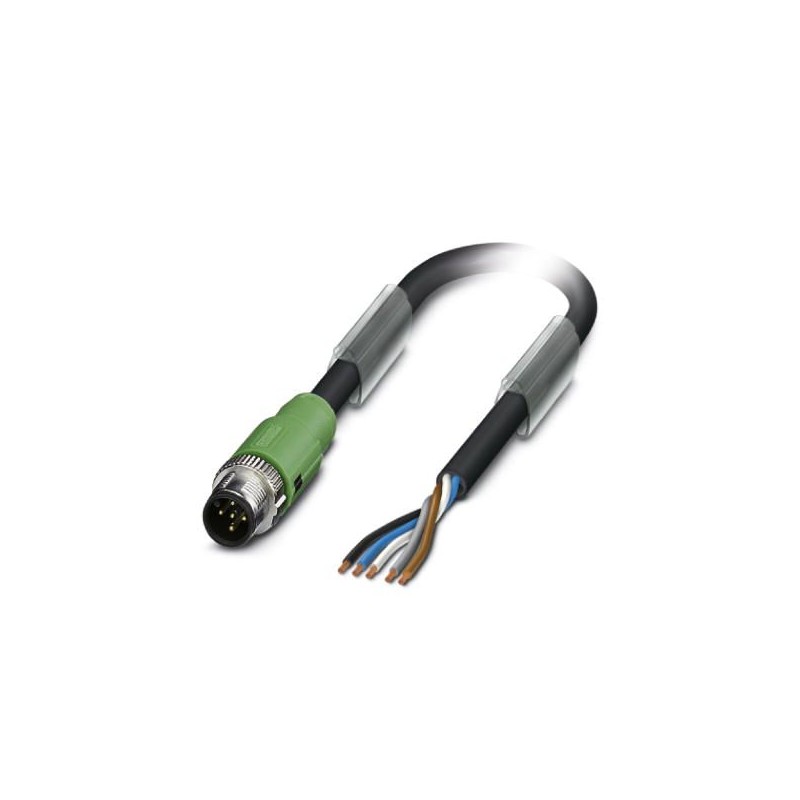

SAC-5P-MS/ 2,0-186 SCO 1518326 PHOENIX CONTACT Sensor-/Aktor-Kabel
SAC-5P-MS/ 2,0-186 SCO
1518326
PHOENIX_CONTACT
Sensor-/Aktor-Kabel
Sensor-/Aktorleitung, 5-polig, PUR, grauschwarz RAL 7021, M12 SPEEDCON Stecker, Kodierung: A, auf freies Kabelende, Kabellänge: 2 m
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1518326 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Katalogseite | Seite 221 (C-6-2017) |
| GTIN | 4017918968441 |
| Gewicht pro Stück (exklusive Verpackung) | 144,800 g |
| Gewicht pro Stück (inklusive Verpackung) | 149,400 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
|---|---|
| Schutzart | IP65 |
| IP67 | |
| IP68 |
Allgemein
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 5 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Statusanzeige | Nein |
| Schutzschaltung/-Bauteil | unbeschaltet |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Steckzyklen | ≥ 100 |
Material
| Brennbarkeitsklasse nach UL 94 | HB |
|---|---|
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Zinkdruckguss, vernickelt |
Leitung
| Kabeltyp | PUR POWER 0,75mm² schwarz |
|---|---|
| Kabeltyp (Kurzzeichen) | 186 |
| Kabelkurzzeichen | LiY11Y |
| Leiterquerschnitt | 5x 0,75 mm² (Energieleitung) |
| AWG Signalleitung | 18 |
| Leiteraufbau Signalleitung | 42x 0,15 mm |
| Aderdurchmesser inkl. Isolierung | 1,7 mm ±0,05 mm |
| Wandstärke Isolierung | ≥ 0,23 mm (Aderisolierung) |
| ≥ 0,76 mm (Außenmantel) | |
| Aderfarben | braun, weiß, blau, schwarz, grau |
| Gesamtverseilung | 5 Adern um Füller zur Seele |
| Außenmantel, Farbe | schwarzgrau RAL 7021 |
| Kabelaußendurchmesser D | 6,3 mm ±0,2 mm |
| Kleinster Biegeradius, beweglich verlegt | 63 mm |
| Anzahl der Biegezyklen | 2000000 |
| Biegeradius | 63 mm |
| Verfahrweg | 5 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 5 m/s² |
| Kabelgewicht | 67 kg/km |
| Außenmantel, Material | PUR |
| Material Aderisolation | PVC |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | ≥ 1 MΩ*km (bei 20 °C) |
| Leiterwiderstand | max. 26 Ω/km (bei 20 °C) |
| Nennspannung Leitung | ≤ 300 V |
| Prüfspannung Leitung | ≥ 3000 V |
| Flammwidrigkeit | nach UL-Style 20549 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 80 °C (Kabel, feste Verlegung) |
| -5 °C ... 80 °C (Kabel, bewegliche Verlegung) |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 5 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | M12 |
| Art des Steckkontaktes, feldseitig (EF006269) | Male (Stecker) |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | gerade |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | sonstige |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | sonstige |
| Kabellänge (EF000536) | 2 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Nein |
| Kabeltyp (EF000081) | mehradrig |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | CuSn |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -25 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -5 °C |
| Bemessungsstrom In (EF008250) | 4 A |
| Bemessungsspannung (EF000228) | 48 V |
| Schutzart (IP) (EF005474) | IP65 |
