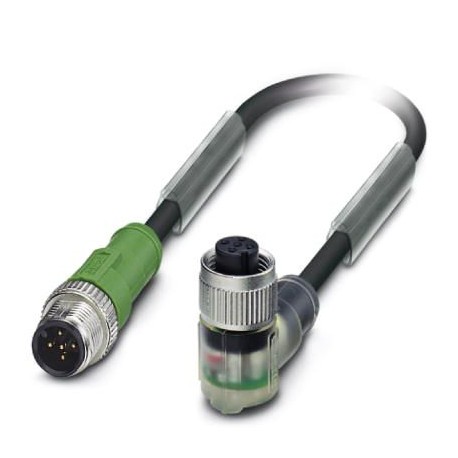

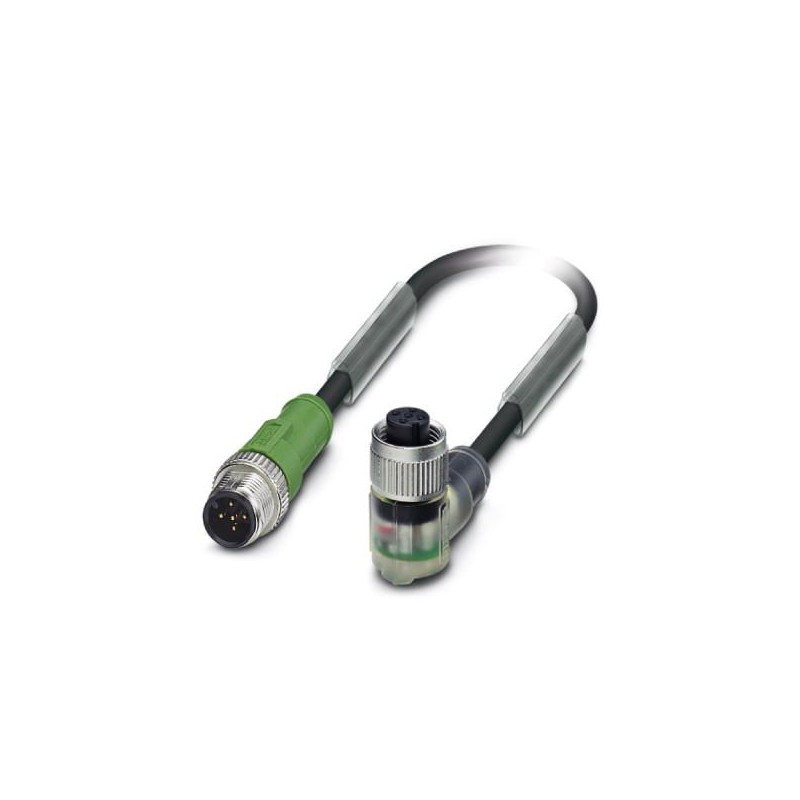

SAC-5P-M12MS/1,5-PUR/M12FR-3L 1694651 PHOENIX CONTACT Sensor- / Aktor-Kabel, 5-polig, PUR halogenfrei, schwa.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SAC-5P-M12MS/1,5-PUR/M12FR-3L 1694651 PHOENIX CONTACT Sensor- / Aktor-Kabel, 5-polig, PUR halogenfrei, schwa..

SAC-5P-M12MS/1,5-PUR/M12FR-3L

1694651

PHOENIX_CONTACT

Verfügbar Schiff am heute

Sensor- / Aktor-Kabel, 5-polig, PUR halogenfrei, schwarzgrau RAL 7021, Stecker gerade M12, A-kodiert, auf Buchse M12 abgewinkelt, A-kodiert, mit 3 LEDs, Kabellänge: 1,5 m

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Sensor/actuator cabling - PLUSCON field - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
1+$23.98
11+$20.60
21+$20.01
31+$19.72
41+$19.54
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Kabellänge1,5 m

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 90 °C (Stecker/Buchse)
SchutzartIP65
IP67
IP68

Allgemein

Bemessungsstrom bei 40 °C4 A
Bemessungsspannung24 V
Polzahl5
Isolationswiderstand≥ 100 MΩ
KodierungA - Standard
Normen/BestimmungenM12-Steckverbinder IEC 61076-2-101
Statusanzeige3 LEDs
Schutzschaltung/-Bauteilunbeschaltet
ÜberspannungskategorieII
Verschmutzungsgrad3
Steckzyklen≥ 100
Anzugsdrehmoment0,4 Nm (M12-Steckverbinder)

Material

Brennbarkeitsklasse nach UL 94HB
Material KontaktCuSn
Material KontaktoberflächeNi/Au
Material KontaktträgerTPU GF
Material GriffkörperTPU, schwer entflammbar, selbstverlöschend
Material RändelZinkdruckguss, vernickelt
Material DichtungNBR

Normen und Bestimmungen

NormbezeichnungM12-Steckverbinder
Normen/BestimmungenIEC 61076-2-101
Brennbarkeitsklasse nach UL 94HB

Leitung

KabeltypPUR halogenfrei schwarz
Kabeltyp (Kurzzeichen)PUR
KabelkurzzeichenLi9Y11Y
UL AWM Style20549 / 10493 (80 °C / 300 V)
Leiterquerschnitt5x 0,34 mm² (Signalleitung)
AWG Signalleitung22
Leiteraufbau Signalleitung42x 0,10 mm
Aderdurchmesser inkl. Isolierung1,27 mm ±0,02 mm (Signalleitung)
Wandstärke Isolierung≥ 0,21 mm
Aderfarbenbraun, weiß, blau, schwarz, grün/gelb
Gesamtverseilung5 Adern um Füller zur Seele
Außenmantel, Farbeschwarzgrau RAL 7021
Wandstärke Außenmantelca. 0,7 mm
Kabelaußendurchmesser D5 mm ±0,15 mm
Kleinster Biegeradius, fest verlegt25 mm
Kleinster Biegeradius, beweglich verlegt50 mm
Anzahl der Biegezyklen4000000
Biegeradius50 mm
Verfahrweg10 m
Verfahrgeschwindigkeit3 m/s
Beschleunigung10 m/s²
Kabelgewicht35 kg/km
Außenmantel, MaterialPUR
Material AderisolationPP
Material Leiterblanke Cu-Litze
Isolationswiderstand≥ 16 GΩ*km (bei 20 °C)
Leiterwiderstandmax. 58 Ω/km (bei 20 °C)
Nennspannung Leitung300 V
Prüfspannung Leitung3000 V
Besondere Eigenschaftenschleppkettentauglich
silikonfrei
Frei von lackbenetzungsstörenden Substanzen
flexibel
Flammwidrigkeitnach UL-Style 20549
Halogenfreiheitnach DIN VDE 0472 Teil 815
Ölbeständigkeitnach DIN EN 60811-2-1
Sonstige Beständigkeitgut beständig gegen Säuren, Laugen und Lösemittel
hydrolyse- und mikrobenbeständig
beständig gegen Seewasser
bedingt UV beständig nach DIN EN ISO 4892-2-A
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C (Kabel, feste Verlegung)
-25 °C ... 80 °C (Kabel, bewegliche Verlegung)

ETIM

ETIM 2.0EC000830
ETIM 3.0EC001855
ETIM 4.0EC001855
ETIM 5.0EC001855

UNSPSC

UNSPSC 6.0131251501
UNSPSC 7.090131251501
UNSPSC 1131251501
UNSPSC 12.0131251501
UNSPSC 13.231251501
