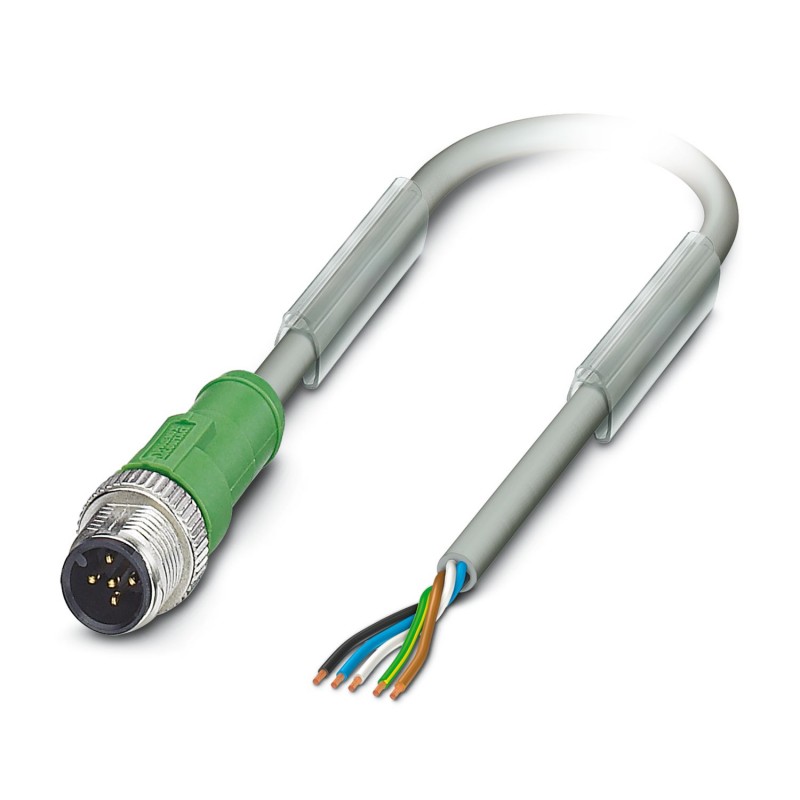

SAC-5P-M12MS/10,0-802 1457254 PHOENIX CONTACT Sensor-/Aktor-Kabel
SAC-5P-M12MS/10,0-802
1457254
PHOENIX_CONTACT
Sensor-/Aktor-Kabel
Sensor-/Aktorleitung, 5-polig, halogenfrei, lötfunkenfest, hochflexibel, grau RAL 7001, M12 gerader Stecker, Kodierung: A, auf freies Kabelende, Kabellänge: 10 m, für Robotik und Schleppketten
Sensor-/Aktor-Kabel, 5-polig, PUR halogenfrei, schweißfunkenbeständig, hochflexibel, grau RAL 7001, Stecker gerade M12, Kodierung: A, auf freies Leitungsende, Kabellänge: 10 m, für Roboter und Schleppketten
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Sensor-/Aktor-Kabel |
| Anwendung | Roboter und Schleppketten |
| Polzahl | 5 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | A |
| Datenpflegestand | |
| Artikelrevision | 05 |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Statusanzeige | nein |
| Statusanzeige vorhanden | Nein |
| Leiteranschluss | |
| Anzugsdrehmoment | 0,4 Nm (M12-Steckverbinder) |
| Anschluss 1 | |
| Bauform | Stecker gerade M12 |
| Polzahl | 5 |
| Kodierungsart | A |
| Anschluss 2 | |
| Bauform | freies Leitungsende |
| Leitungslänge | 10 m |
| PUR halogenfrei hochflexibel schweißfunkenbeständig grau 5. Leiter grün/gelb [802] | |
| Maßzeichnung |  |
| Hinweis | Aufgrund des sehr robusten Außenmantels ist diese Leitung nur in 5 cm Schritten abzumanteln. |
| Leitungsgewicht | 38 kg/km |
| UL AWM Style | 20549 |
| Polzahl | 5 |
| Geschirmt | nein |
| Leitungstyp | PUR halogenfrei hochflexibel schweißfunkenbeständig grau 5. Leiter grün/gelb [802] |
| Leiteraufbau Signalleitung | 42x 0,10 mm |
| AWG Signalleitung | 22 |
| Leitungsquerschnitt | 5x 0,34 mm² (Signalleitung) |
| Aderdurchmesser inklusive Isolierung | 1,3 mm ±0,05 mm (Signalleitung) |
| Leitungsaußendurchmesser | 5,10 mm ±0,2 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | grau RAL 7001 |
| Material Leiter | blanke Cu-Litze |
| Material Aderisolation | PP |
| Einzelader, Farbe | braun, weiß, blau, schwarz, grün/gelb |
| Gesamtverseilung | 5 Adern um Füller zur Seele |
| Leiterwiderstand max. | ca. 53 Ω/km |
| Isolationswiderstand | ≥ 20 MΩ*km |
| Nennspannung Kabel | 300 V |
| Prüfspannung | 1200 V |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 5 x D |
| Kleinster Biegeradius, fest verlegt | 26 mm |
| Kleinster Biegeradius, beweglich verlegt | 26 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 10000000, Biegeradius: 7,5 x D, Verfahrweg: 5 m, Verfahrgeschwindigkeit: 3,3 m/s, Beschleunigung: 5 m/s² |
| Biegezyklen maximal: 15000000, Biegeradius: 50 mm, Verfahrweg: 0,9 m, Verfahrgeschwindigkeit: 5 m/s, Beschleunigung: 30 m/s² | |
| Dynamische Belastbarkeit (Torsion) | Torsion: ±360 °/m, Torsionszyklen: 1000000 |
| Halogenfreiheit | die Leitung ist halogenfrei |
| Flammwidrigkeit | nach UL 758/1581 FT2 |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| Sonstige Beständigkeit | gut beständig gegen Säuren, Laugen und Lösemittel |
| silikonfrei | |
| Besondere Eigenschaften | Kabelmantel schweißfunkenfest, recyclebar, matt, adhäsionsarm, abriebfest, flammwidrig und selbstverlöschend |
| silikon- und cadmiumfrei | |
| Frei von lackbenetzungsstörenden Substanzen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -25 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
| -40 °C ... 90 °C (Kabel, feste Verlegung) | |
| -30 °C ... 90 °C (Kabel, bewegliche Verlegung) | |
| bis 120 °C (für 3000 h) | |
| bis 80 °C (nach UL) | |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 5 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | M12 |
| Art des Steckkontaktes, feldseitig (EF006269) | Male (Stecker) |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | gerade |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | sonstige |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | sonstige |
| Kabellänge (EF000536) | 10 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Nein |
| Kabeltyp (EF000081) | mehradrig |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | CuSn |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -25 °C |
| Bemessungsstrom In (EF008250) | 4 A |
| Bemessungsspannung (EF000228) | 48 V |
| Schutzart (IP) (EF005474) | IP65 |
