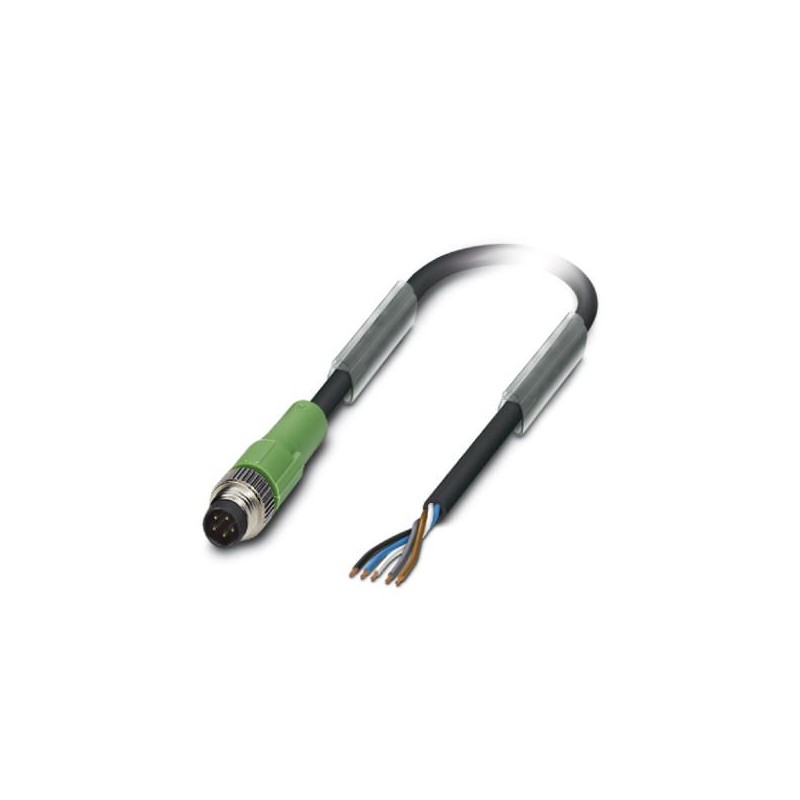

SAC-5P-M 8MSB/ 5,0-115 1404463 PHOENIX CONTACT Sensor-/Aktor-Kabel, 5-polig, PUR, schwarzgrau RAL 7021, Stec.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

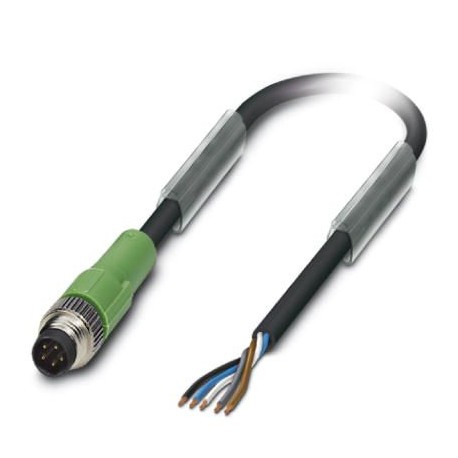

SAC-5P-M 8MSB/ 5,0-115 1404463 PHOENIX CONTACT Sensor-/Aktor-Kabel, 5-polig, PUR, schwarzgrau RAL 7021, Stec..

SAC-5P-M 8MSB/ 5,0-115

1404463

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Sensor-/Aktor-Kabel, 5-polig, PUR, schwarzgrau RAL 7021, Stecker gerade M8, B-kodiert, auf freies Leitungsende, Kabellänge: 5 m

Mehr Infos


Steuerungen SPS

PLUSCON Feldverkabelung - PHOENIX CONTACT

Sensor/actuator cabling - PLUSCON field - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Kabellänge5 m

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 90 °C (Stecker/Buchse)
SchutzartIP65
IP67
IP68

Allgemein

Bemessungsstrom bei 40 °C3 A
Bemessungsspannung30 V
Polzahl5
Isolationswiderstand≥ 100 MΩ
KodierungB - invers
Normen/BestimmungenM8-Steckverbinder IEC 61076-2-104
StatusanzeigeNein
Schutzschaltung/-Bauteilunbeschaltet
ÜberspannungskategorieII
Verschmutzungsgrad3
Steckzyklen≥ 100
Anzugsdrehmoment0,2 Nm (M8-Steckverbinder)

Material

Brennbarkeitsklasse nach UL 94HB
Material KontaktCuSn
Material KontaktoberflächeNi/Au
Material KontaktträgerTPU GF
Material GriffkörperTPU, schwer entflammbar, selbstverlöschend
Material RändelZinkdruckguss, vernickelt
Material DichtungNBR

Leitung

KabeltypPUR halogenfrei schwarz
Kabeltyp (Kurzzeichen)115
KabelkurzzeichenLi9Y11Y
UL AWM Style20549
Leiterquerschnitt0,25 mm²
AWG Signalleitung24
Leiteraufbau Signalleitung32x 0,10 mm
Aderdurchmesser inkl. Isolierung1,17 mm ±0,02 mm
Wandstärke Isolierungca. 0,21 mm (Aderisolierung)
ca. 0,7 mm (Außenmantel)
Aderfarbenbraun, weiß, blau, schwarz, grau
Gesamtverseilung5 Adern längsverseilt
Schlaglänge Gesamtverseilung75 mm
Außenmantel, Farbeschwarzgrau RAL 7021
Kabelaußendurchmesser D4,7 mm ±0,15 mm
Kleinster Biegeradius, fest verlegt23,5 mm
Kleinster Biegeradius, beweglich verlegt47 mm
Anzahl der Biegezyklen4000000
Biegeradius47 mm
Verfahrweg10 m
Verfahrgeschwindigkeit3 m/s
Beschleunigung10 m/s²
Kabelgewicht30 kg/km
Außenmantel, MaterialPUR
Material FüllerPP
Material AderisolationPP
Material Leiterblanke Cu-Litze
Isolationswiderstand≥ 1 GΩ*km
Leiterwiderstand≤ 75 Ω/km
Nennspannung Leitung≤ 300 V (AC)
Prüfspannung Leitung≥ 3000 V (AC)
Flammwidrigkeitnach UL 758/1581 (horizontal)
nach UL 758/1581 FT2
Halogenfreiheitnach DIN VDE 0472 Teil 815
nach DIN EN 50267-2-1
Ölbeständigkeitnach DIN EN 60811-2-1, 168 h bei 100 °C
Sonstige Beständigkeithydrolyse- und mikrobenbeständig
beständig gegen Seewasser
adhäsionsarm
abriebfest
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C (Kabel, feste Verlegung)
-25 °C ... 80 °C (Kabel, bewegliche Verlegung)
