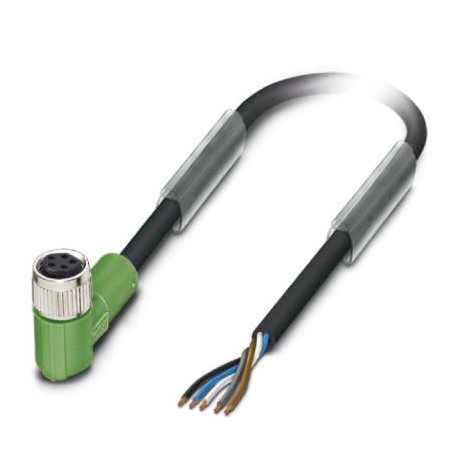

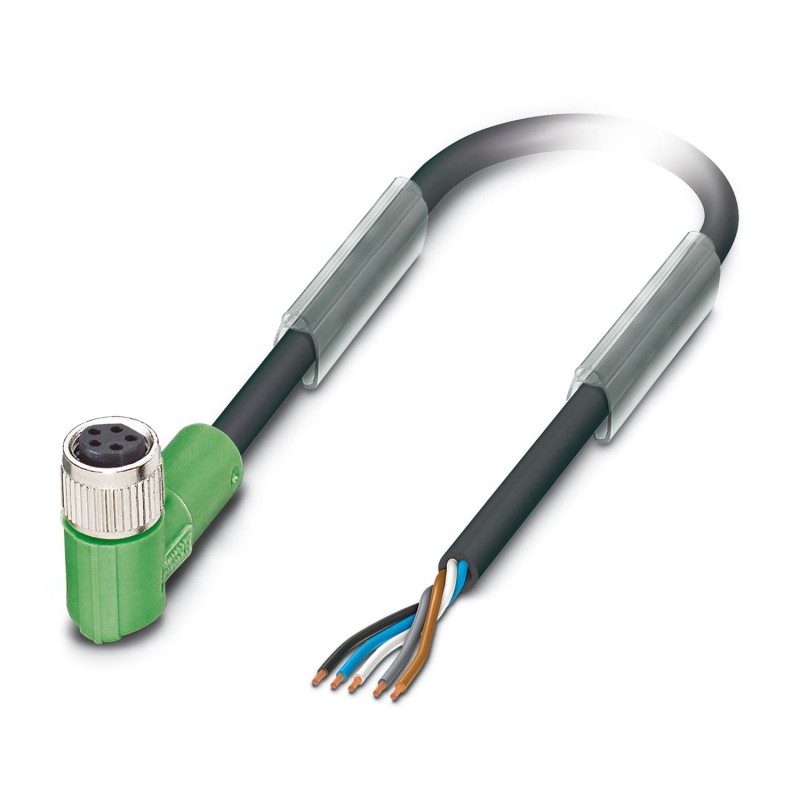

SAC-5P- 1,5-115/M 8FRB 1404475 PHOENIX CONTACT Sensor-/Aktor-Kabel
SAC-5P- 1,5-115/M 8FRB
1404475
PHOENIX_CONTACT
Sensor-/Aktor-Kabel
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1404475 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 206 (C-2-2017) |
| GTIN | 4046356697125 |
| Gewicht pro Stück (exklusive Verpackung) | 49,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 50,100 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
|---|---|
| Schutzart | IP65 |
| IP67 | |
| IP68 |
Allgemein
| Bemessungsstrom bei 40 °C | 3 A |
|---|---|
| Bemessungsspannung | 30 V AC |
| 30 V DC | |
| Polzahl | 5 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | B - invers |
| Normen/Bestimmungen | M8-Steckverbinder IEC 61076-2-104 |
| Statusanzeige | Nein |
| Schutzschaltung/-Bauteil | unbeschaltet |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,2 Nm (M8-Steckverbinder) |
Material
| Brennbarkeitsklasse nach UL 94 | HB |
|---|---|
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Zinkdruckguss, vernickelt |
| Material Dichtung | NBR |
Normen und Bestimmungen
| Normbezeichnung | M8-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-104 |
| Brennbarkeitsklasse nach UL 94 | HB |
Leitung
| Kabeltyp | PUR halogenfrei schwarz |
|---|---|
| Kabeltyp (Kurzzeichen) | 115 |
| Kabelkurzzeichen | Li9Y11Y |
| UL AWM Style | 20549 |
| Leiterquerschnitt | 0,25 mm² |
| AWG Signalleitung | 24 |
| Leiteraufbau Signalleitung | 32x 0,10 mm |
| Aderdurchmesser inkl. Isolierung | 1,17 mm ±0,02 mm |
| Wandstärke Isolierung | ca. 0,21 mm (Aderisolierung) |
| ca. 0,7 mm (Außenmantel) | |
| Aderfarben | braun, weiß, blau, schwarz, grau |
| Gesamtverseilung | 5 Adern längsverseilt |
| Schlaglänge Gesamtverseilung | 75 mm |
| Außenmantel, Farbe | schwarzgrau RAL 7021 |
| Kabelaußendurchmesser D | 4,7 mm ±0,15 mm |
| Kleinster Biegeradius, fest verlegt | 23,5 mm |
| Kleinster Biegeradius, beweglich verlegt | 47 mm |
| Anzahl der Biegezyklen | 4000000 |
| Biegeradius | 47 mm |
| Verfahrweg | 10 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 10 m/s² |
| Kabelgewicht | 30 kg/km |
| Außenmantel, Material | PUR |
| Material Füller | PP |
| Material Aderisolation | PP |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | ≥ 1 GΩ*km |
| Leiterwiderstand | ≤ 75 Ω/km |
| Nennspannung Leitung | ≤ 300 V (AC) |
| Prüfspannung Leitung | ≥ 3000 V (AC) |
| Flammwidrigkeit | nach UL 758/1581 (horizontal) |
| nach UL 758/1581 FT2 | |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach DIN EN 50267-2-1 | |
| Ölbeständigkeit | nach DIN EN 60811-2-1, 168 h bei 100 °C |
| Sonstige Beständigkeit | hydrolyse- und mikrobenbeständig |
| beständig gegen Seewasser | |
| adhäsionsarm | |
| abriebfest | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -25 °C ... 80 °C (Kabel, bewegliche Verlegung) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1404475-SAC-5P- 1,5-115/M 8FRB | 111 Kbytes |
|
