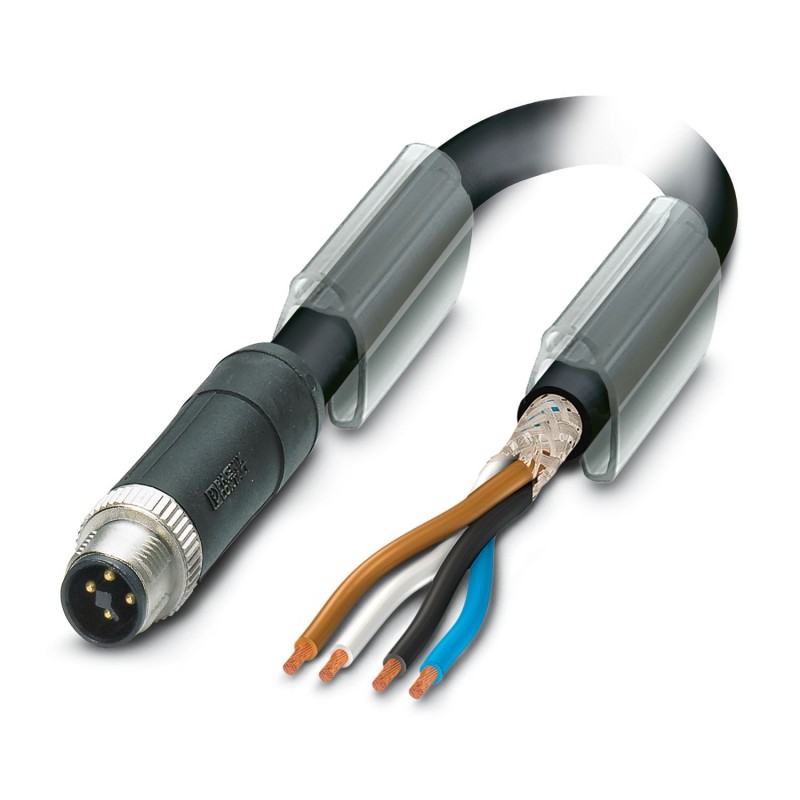

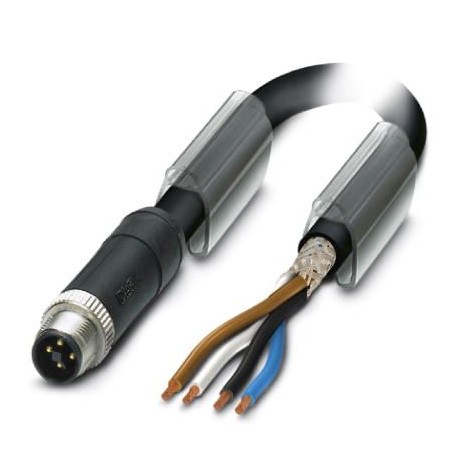

SAC-4P-MST/ 3,0-PUR SH SCO 1424121 PHOENIX CONTACT Powerleitung
SAC-4P-M12MST/ 3,0-PUR SH
1424121
PHOENIX_CONTACT
Powerleitung
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1424121 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 295 (C-2-2017) |
| GTIN | 4046356693257 |
| Gewicht pro Stück (exklusive Verpackung) | 445,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 445,900 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Allgemein
| Bemessungsstrom bei 40 °C | 12 A |
|---|---|
| Bemessungsspannung | 63 V DC |
| Polzahl | 4 |
| Farbe Griffbereich | schwarz |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | T - Power |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-111 |
| Statusanzeige | Nein |
| Schutzschaltung/-Bauteil | unbeschaltet |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Steckzyklen | > 100 |
| Anzugsdrehmoment | 0,4 Nm (M12-Steckverbinder) |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA |
| Material Griffkörper | PA |
| Material Rändel | Zinkdruckguss, vernickelt |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-111 |
| Brennbarkeitsklasse nach UL 94 | V0 |
Leitung
| Kabeltyp | PUR halogenfrei schwarz |
|---|---|
| Kabeltyp (Kurzzeichen) | PUR |
| Kabelkurzzeichen | LS9YC11Y-OB |
| Leiterquerschnitt | 4x 1,5 mm² |
| AWG Spannungsversorgung | 16 |
| Aderdurchmesser inkl. Isolierung | 2,4 mm |
| Wandstärke Isolierung | 1,2 mm (Außenmantel) |
| Aderfarben | braun, weiß, blau, schwarz |
| Gesamtverseilung | 4 Adern optimiert verseilt |
| Schirmung | Geflecht aus verzinnten Kupferdrähten, Bedeckung ca. 85 % |
| Außenmantel, Farbe | schwarz RAL 9005 |
| Kabelaußendurchmesser D | 9,7 mm ±0,3 mm |
| Kleinster Biegeradius, fest verlegt | 49 mm |
| Kleinster Biegeradius, beweglich verlegt | 73 mm |
| Anzahl der Biegezyklen | 4000000 |
| Biegeradius | 97 mm |
| Verfahrweg | 10 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 10 m/s² |
| Torsionsbeanspruchung | ± 25 °/m |
| Außenmantel, Material | PUR |
| Material Aderisolation | PP |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | ≥ 10 MΩ*km (bei 20 °C) |
| Leiterwiderstand | ≤ 13,3 Ω/km (bei 20 °C) |
| Nennspannung Leitung | 300 V AC |
| Prüfspannung Leitung | 1500 V AC (5 min.) |
| Flammwidrigkeit | nach EN 60332-1-2 |
| nach UL 1581 VW1 | |
| Halogenfreiheit | nach VDE 0282-13 Anhang C |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| nach DIN EN 50363-10-2 | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 90 °C (Kabel, feste Verlegung) |
| -30 °C ... 90 °C (Kabel, bewegliche Verlegung) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1424121-SAC-4P-MST/ 3,0-PUR SH SCO | 161 Kbytes |
|
