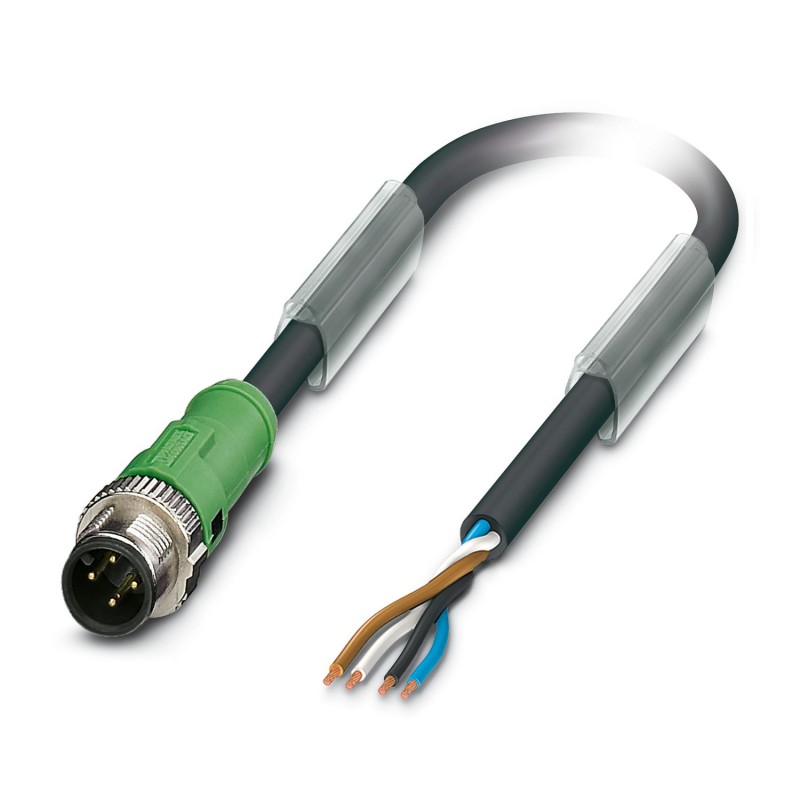

PHOENIX_CONTACT SAC-4P-MS/ 5,0-186 SCO 1555619 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SAC-4P-MS/ 5,0-186 SCO 1555619 PHOENIX CONTACT Sensor-/Aktor-Kabel

Artikel-Nr.: SAC-4P-MS/ 5,0-186 SCO

Code: 1555619

Hersteller: PHOENIX_CONTACT

Beschreibung:

Sensor-/Aktor-Kabel
Sensor-/Aktorleitung, 4-polig, PUR, grau-schwarz RAL 7021, M12 SPEEDCON Stecker, Kodierung: A, auf freies Kabelende
Sensor-/Aktor-Kabel, 4-polig, PUR, schwarzgrau RAL 7021, Stecker gerade M12 SPEEDCON, Kodierung: A, auf freies Leitungsende, Kabellänge: 5 m

Kategorien:

  • Sensoren > Konfektioniertes Sensor-Aktor-Kabel
  • PHOENIX_CONTACT > Sensorkabel und Aktoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 28,89 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

Artikeleigenschaften
ProdukttypSensor-/Aktor-Kabel
AnwendungStandard
Polzahl4
Anzahl der Kabelabgänge1
Geschirmtnein
KodierungA
Isolationseigenschaften
ÜberspannungskategorieII
Verschmutzungsgrad3

Materialangaben
Brennbarkeitsklasse nach UL 94HB
Material GriffkörperTPU, schwer entflammbar, selbstverlöschend
Material KontaktCuSn
Material KontaktoberflächeNi/Au
Material KontaktträgerTPU GF
Material VerschraubungZinkdruckguss, vernickelt

Elektrische Eigenschaften
Isolationswiderstand≥ 100 MΩ
Nennspannung UN250 V AC
250 V DC
Nennstrom IN4 A

Mechanische Eigenschaften
Mechanische Daten
Steckzyklen≥ 100

Signalisierung
Statusanzeigenein
Statusanzeige vorhandenNein

Anschlussdaten
Leiteranschluss
Anzugsdrehmoment0,4 Nm

Steckverbinder
Anschluss 1
BauformStecker gerade M12 SPEEDCON
Polzahl4
VerriegelungsartSPEEDCON
KodierungsartA
Anschluss 2
Bauformfreies Leitungsende

Kabel / Leitung
Leitungslänge5 m
PUR POWER 0,75mm² schwarz [186]
Leitungsgewicht57 kg/km
UL AWM Style20549 / 1061 (80 °C / 300 V)
Polzahl4
Geschirmtnein
LeitungstypPUR POWER 0,75mm² schwarz [186]
Leiteraufbau Signalleitung42x 0,15 mm
AWG Signalleitung18
Leitungsquerschnitt4x 0,75 mm² (Energieleitung)
Aderdurchmesser inklusive Isolierung1,75 mm ±0,05 mm
Leitungsaußendurchmesser5,90 mm ±0,15 mm
Außenmantel, MaterialPUR
Außenmantel, Farbeschwarzgrau RAL 7021
Material Leiterblanke Cu-Litze
Material AderisolationPVC
Einzelader, Farbebraun, weiß, blau, schwarz
Wandstärke Isolierung≥ 0,23 mm (Aderisolierung)
≥ 0,76 mm (Außenmantel)
Gesamtverseilung4 Adern längsverseilt
Leiterwiderstand max.max. 26 Ω/km (bei 20 °C)
Isolationswiderstand≥ 1 MΩ*km (bei 20 °C)
Nennspannung Kabel≤ 300 V
Prüfspannung≥ 3000 V
Mindestbiegeradius, fest verlegt5 x D
Mindestbiegeradius, flexibel verlegt10 x D
Kleinster Biegeradius, fest verlegt30 mm
Kleinster Biegeradius, beweglich verlegt59 mm
Dynamische Belastbarkeit (Biegen)Biegezyklen maximal: 2000000, Biegeradius: 59 mm, Verfahrweg: 5 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 5 m/s²
Flammwidrigkeitnach UL 758/1581 (horizontal)
nach UL 758/1581 FT2
Ölbeständigkeitnach DIN EN 60811-2-1, 168 h bei 100 °C
Sonstige Beständigkeithydrolyse- und mikrobenbeständig
adhäsionsarm
abriebfest
beständig gegen Seewasser
Umgebungstemperatur (Betrieb)-25 °C ... 80 °C (Kabel, feste Verlegung)
-5 °C ... 80 °C (Kabel, bewegliche Verlegung)

Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP65
IP67
Umgebungstemperatur (Betrieb)-25 °C ... 90 °C (Stecker/Buchse)
-25 °C ... 80 °C (Kabel, feste Verlegung)
-5 °C ... 80 °C (Kabel, bewegliche Verlegung)

Normen und Bestimmungen
M12
NormbezeichnungM12-Steckverbinder
Normen/BestimmungenIEC 61076-2-101

ETIM for 1555619 Sensoren (EC001855)

MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
MerkmalswertM12
MerkmalsnameArt des Steckkontaktes, feldseitig (EF006269)
MerkmalswertMale (Stecker)
MerkmalsnameAnordnung der Kabelzuführung, feldseitig (EF005928)
Merkmalswertgerade
MerkmalsnameAusführung elektrischer Anschluss, gehäuseseitig (EF005524)
Merkmalswertsonstige
MerkmalsnameAnordnung der Kabelzuführung, gehäuseseitig (EF005927)
Merkmalswertsonstige
MerkmalsnameKabellänge (EF000536)
Merkmalswert5 m
MerkmalsnameWerkstoff des Kabelmantels (EF004136)
Merkmalswertsonstige
MerkmalsnameHalogenfrei (EF000025)
MerkmalswertJa
MerkmalsnameFarbe des Kabelmantels (EF008249)
Merkmalswertsonstige
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertNein
MerkmalsnameGeschirmt (EF000881)
MerkmalswertNein
MerkmalsnameKabeltyp (EF000081)
Merkmalswertmehradrig
MerkmalsnameStrahlenvernetzt (EF004115)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontaktgrundkörpers (EF008248)
MerkmalswertCuSn
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertsonstige
MerkmalsnameZul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686)
Merkmalswert-25 °C
MerkmalsnameZul. Kabelaußentemperatur bei Montage/Handling (EF001685)
Merkmalswert-5 °C
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert4 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert250 V
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP65
