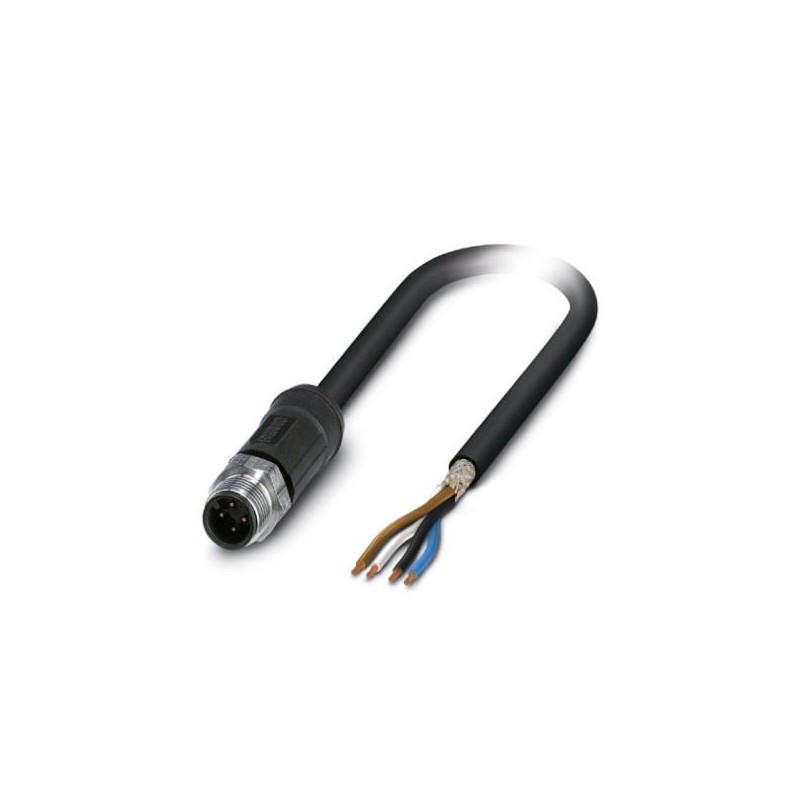

SAC-4P-M12MS/10,0-28X SH OD 1454147 PHOENIX CONTACT Sensor-/Aktor-Kabel, 4-polig, PE-X/PE-X halogenfrei, sch.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SAC-4P-M12MS/10,0-28X SH OD 1454147 PHOENIX CONTACT Sensor-/Aktor-Kabel, 4-polig, PE-X/PE-X halogenfrei, sch..

SAC-4P-M12MS/10,0-28X SH OD

1454147

PHOENIX_CONTACT

Verfügbar

Schiff am heute

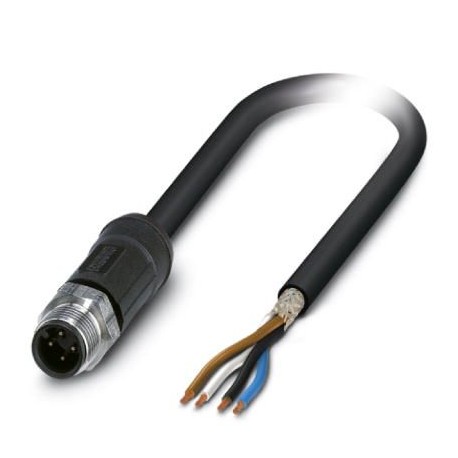

Sensor-/Aktor-Kabel, 4-polig, PE-X/PE-X halogenfrei, schwarzgrau RAL 7021, geschirmt, Stecker gerade M12, A-kodiert, auf freies Leitungsende, Kabellänge: 10 m, für Außenanwendungen, mit Edelstahlrändel

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Sensor/actuator cabling - PLUSCON field - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
1+$59.24
4+$54.36
8+$52.69
11+$52.06
15+$51.50
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Kabellänge10 m

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 105 °C (Stecker/Buchse)
-40 °C ... 85 °C (bei raschen Temperaturwechseln (nach IEC 60512-11-4))
SchutzartIP65
IP67
IP68
IP69K

Allgemein

Bemessungsstrom bei 40 °C4 A
Bemessungsspannung250 V
Polzahl4
Isolationswiderstand≥ 100 MΩ
KodierungA - Standard
Normen/BestimmungenM12-Steckverbinder IEC 61076-2-101
StatusanzeigeNein
Schutzschaltung/-Bauteilunbeschaltet
Verschmutzungsgrad3
Steckzyklen≥ 100
Anzugsdrehmoment0,4 Nm (M12-Steckverbinder)

Material

Brennbarkeitsklasse nach UL 94V0
Material KontaktCuSn
Material KontaktoberflächeNi/Au
Material KontaktträgerPP
Material GriffkörperPP
Material RändelEdelstahl
Material DichtungFPM

Leitung

KabeltypPE-X schwarz
Kabeltyp (Kurzzeichen)28X
KabelkurzzeichenLi2X2X-C-Vl-2X
Leiterquerschnitt4x 0,5 mm² (Signalleitung)
AWG Signalleitung20
Leiteraufbau Signalleitung28x 0,15 mm
Aderdurchmesser inkl. Isolierung1,6 mm ±0,05 mm (Signalleitung)
Wandstärke Isolierungca. 0,3 mm (Aderisolierung)
ca. 0,7 mm (Außenmantel)
ca. 0,45 mm (Innenmantel)
Aderfarbenbraun, weiß, blau, schwarz
Gesamtverseilung4 Adern längsverseilt
Schlaglänge Gesamtverseilung108,8 mm
SchirmungGeflecht aus Kupferdrähten
Optische Schirmbedeckung85 %
Außenmantel, Farbeschwarzgrau RAL 7021
Kabelaußendurchmesser D6,8 mm ±0,2 mm
Kleinster Biegeradius, fest verlegt34 mm
Kleinster Biegeradius, beweglich verlegt68 mm
Anzahl der Biegezyklen1000000
Biegeradius68 mm
Verfahrweg10 m
Verfahrgeschwindigkeit3 m/s
Beschleunigung10 m/s²
Kabelgewicht74 kg/km
Außenmantel, MaterialPE-X
Material InnenmantelPE-X
Material AderisolationPE-X
Material Leiterblanke Cu-Litze
Isolationswiderstand≥ 100 MΩ*km (bei 20 °C)
Leiterwiderstand≤ 39 Ω/km (bei 20 °C)
Nennspannung Leitung≤ 300 V AC
Prüfspannung Leitung≥ 3000 V AC
Flammwidrigkeitnach DIN 60332-1-2
nach DIN EN 50266-2-5
Halogenfreiheitnach DIN VDE 0472 Teil 815
Ölbeständigkeitnach DIN EN 60811-2-1
Sonstige BeständigkeitUV beständig nach DIN VDE 0276-605
Umgebungstemperatur (Betrieb)-40 °C ... 105 °C (Kabel, feste Verlegung)
-15 °C ... 105 °C (Kabel, bewegliche Verlegung)
