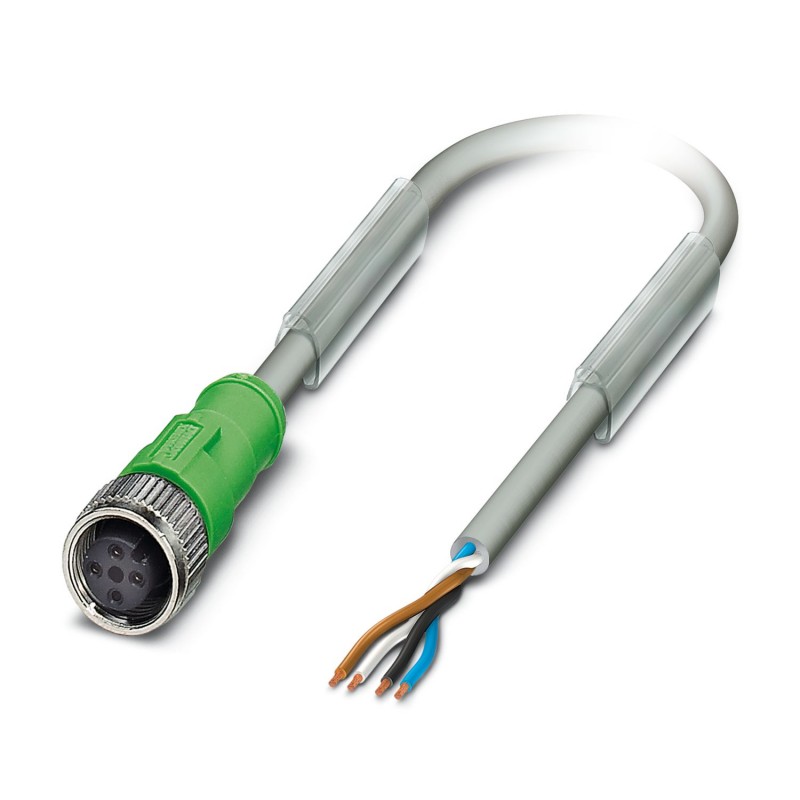

SAC-4P-10,0-800/M12FS 1567335 PHOENIX CONTACT Sensor-/Aktor-Kabel
Artikel-Nr.: SAC-4P-10,0-800/M12FS
Code: 1567335
Hersteller: PHOENIX_CONTACT
Beschreibung:
Sensor-/Aktor-Kabel
Sensor-/Aktorleitung, 4-polig, halogenfrei, lötfunkenfest, hochflexibel, grau RAL 7001, freies Leitungsende, auf geraden Anschluss Buchse M12, Kodierung: A, Kabellänge: 10 m, für Robotik und Schleppketten
Sensor-/Aktor-Kabel, 4-polig, PUR halogenfrei, schweißfunkenbeständig, hochflexibel, grau RAL 7001, freies Leitungsende, auf Buchse gerade M12, Kodierung: A, Kabellänge: 10 m, für Roboter und Schleppketten
Kategorien:
- Sensoren > Konfektioniertes Sensor-Aktor-Kabel
- PHOENIX_CONTACT > Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
Technische Daten
Artikeleigenschaften
| Produkttyp | Sensor-/Aktor-Kabel |
| Anwendung | Roboter und Schleppketten |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | nein |
| Kodierung | A |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
Materialangaben
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Dichtung | NBR |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Verschraubung | Zinkdruckguss, vernickelt |
Elektrische Eigenschaften
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 250 V AC |
| 250 V DC | |
| Nennstrom IN | 4 A |
Mechanische Eigenschaften
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
Signalisierung
| Statusanzeige | nein |
| Statusanzeige vorhanden | Nein |
Anschlussdaten
| Leiteranschluss | |
| Anzugsdrehmoment | 0,4 Nm (M12-Steckverbinder) |
Steckverbinder
| Anschluss 1 | |
| Bauform | freies Leitungsende |
| Anschluss 2 | |
| Bauform | Buchse gerade M12 |
| Polzahl | 4 |
| Kodierungsart | A |
Kabel / Leitung
| Leitungslänge | 10 m |
| PUR hochflexibel grau [800] | |
| Maßzeichnung |  |
| Hinweis | Aufgrund des sehr robusten Außenmantels ist diese Leitung nur in 5 cm Schritten abzumanteln. |
| Leitungsgewicht | 33,5 kg/km |
| UL AWM Style | 20549 |
| Polzahl | 4 |
| Geschirmt | nein |
| Leitungstyp | PUR hochflexibel grau [800] |
| Leiteraufbau Signalleitung | 42x 0,10 mm |
| AWG Signalleitung | 22 |
| Leitungsquerschnitt | 4x 0,34 mm² (Signalleitung) |
| Aderdurchmesser inklusive Isolierung | 1,3 mm ±0,05 mm (Signalleitung) |
| Leitungsaußendurchmesser | 4,80 mm ±0,2 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | grau RAL 7001 |
| Material Leiter | blanke Cu-Litze |
| Material Aderisolation | PP |
| Einzelader, Farbe | braun, weiß, blau, schwarz |
| Gesamtverseilung | 4 Adern längsverseilt |
| Leiterwiderstand max. | ca. 53 Ω/km |
| Isolationswiderstand | ≥ 20 MΩ*km |
| Nennspannung Kabel | 300 V |
| Prüfspannung | 2000 V |
| Mindestbiegeradius, fest verlegt | 4 x D |
| Mindestbiegeradius, flexibel verlegt | 7,5 x D |
| Kleinster Biegeradius, fest verlegt | 20 mm |
| Kleinster Biegeradius, beweglich verlegt | 36 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 10000000, Biegeradius: 7,5 x D, Verfahrweg: 5 m, Verfahrgeschwindigkeit: 3,3 m/s, Beschleunigung: 5 m/s² |
| Biegezyklen maximal: 15000000, Biegeradius: 50 mm, Verfahrweg: 0,9 m, Verfahrgeschwindigkeit: 5 m/s, Beschleunigung: 30 m/s² | |
| Dynamische Belastbarkeit (Torsion) | Torsion: ±360 °/m, Torsionszyklen: 1000000 |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| Flammwidrigkeit | nach UL 758/1581 FT2 |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| Sonstige Beständigkeit | gut beständig gegen Säuren, Laugen und Lösemittel |
| silikonfrei | |
| Besondere Eigenschaften | Kabelmantel schweißfunkenfest, recyclebar, matt, adhäsionsarm, abriebfest, flammwidrig und selbstverlöschend |
| silikon- und cadmiumfrei | |
| Frei von lackbenetzungsstörenden Substanzen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -25 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
| -40 °C ... 90 °C (Kabel, feste Verlegung) | |
| -30 °C ... 90 °C (Kabel, bewegliche Verlegung) | |
| bis 120 °C (für 3000 h) | |
| bis 80 °C (nach UL) | |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
ETIM for 1567335 Sensoren (EC001855)
Merkmalsname
Merkmalswert
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
Merkmalswertsonstige
MerkmalsnameAnordnung der Kabelzuführung, feldseitig (EF005928)
Merkmalswertsonstige
MerkmalsnameAusführung elektrischer Anschluss, gehäuseseitig (EF005524)
MerkmalswertM12
MerkmalsnameArt des Steckkontaktes, gehäuseseitig (EF008386)
MerkmalswertFemale (Buchse)
MerkmalsnameAnordnung der Kabelzuführung, gehäuseseitig (EF005927)
Merkmalswertgerade
MerkmalsnameKabellänge (EF000536)
Merkmalswert10 m
MerkmalsnameWerkstoff des Kabelmantels (EF004136)
Merkmalswertsonstige
MerkmalsnameHalogenfrei (EF000025)
MerkmalswertJa
MerkmalsnameFarbe des Kabelmantels (EF008249)
Merkmalswertsonstige
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertNein
MerkmalsnameGeschirmt (EF000881)
MerkmalswertNein
MerkmalsnameKabeltyp (EF000081)
Merkmalswertmehradrig
MerkmalsnameStrahlenvernetzt (EF004115)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontaktgrundkörpers (EF008248)
MerkmalswertCuSn
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertsonstige
MerkmalsnameZul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686)
Merkmalswert-40 °C
MerkmalsnameZul. Kabelaußentemperatur bei Montage/Handling (EF001685)
Merkmalswert-25 °C
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert4 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert250 V
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP65
