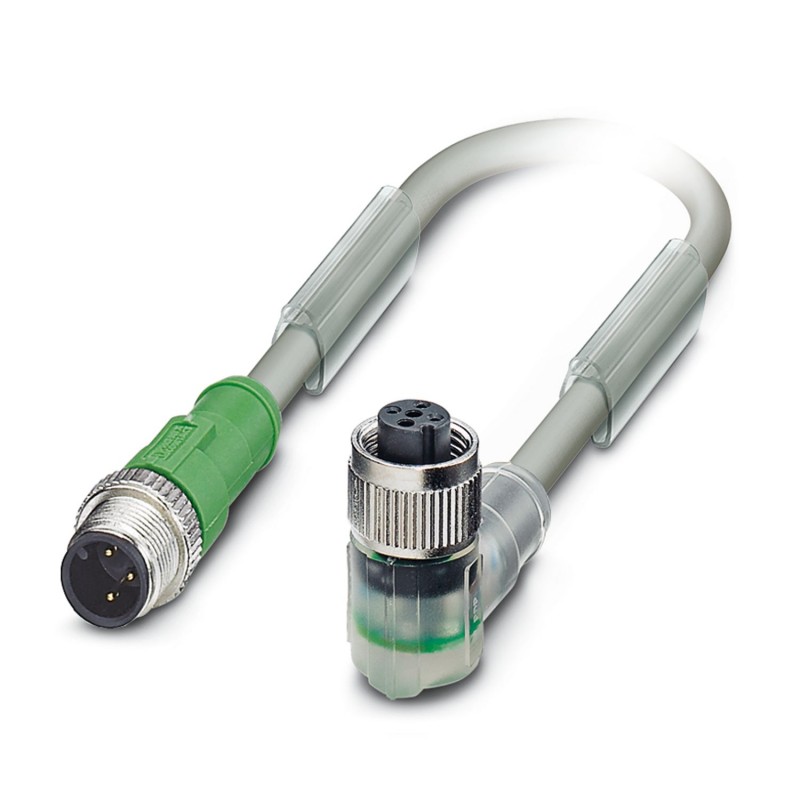

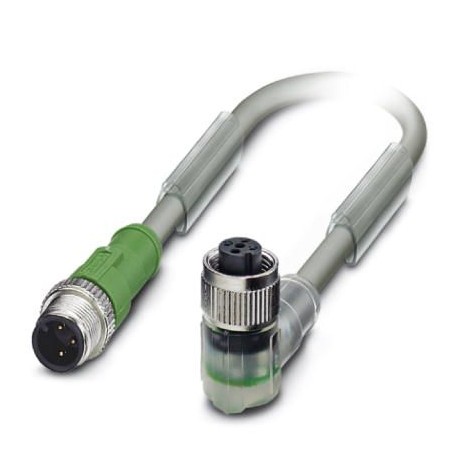

SAC-3P-M12MS/ 0,6-800/M12FR-2L 1456860 PHOENIX CONTACT Sensor-/Aktor-Kabel
SAC-3P-M12MS/ 0,6-800/M12FR-2L
1456860
PHOENIX_CONTACT
Sensor-/Aktor-Kabel
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1456860 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 198 (C-2-2017) |
| GTIN | 4046356593229 |
| Gewicht pro Stück (exklusive Verpackung) | 22,220 g |
| Gewicht pro Stück (inklusive Verpackung) | 36,700 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
|---|---|
| Schutzart | IP65 |
| IP67 | |
| IP68 |
Allgemein
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 24 V |
| 24 V DC | |
| Polzahl | 3 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Statusanzeige | 2 LEDs |
| Schutzschaltung/-Bauteil | unbeschaltet |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,4 Nm (M12-Steckverbinder) |
Material
| Brennbarkeitsklasse nach UL 94 | HB |
|---|---|
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Zinkdruckguss, vernickelt |
| Material Dichtung | NBR |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
|---|---|
| Normen/Bestimmungen | IEC 61076-2-101 |
| Brennbarkeitsklasse nach UL 94 | HB |
Leitung
| Hinweis | Aufgrund des sehr robusten Außenmantels ist diese Leitung nur in 5 cm Schritten abzumanteln. |
|---|---|
| Kabeltyp | PUR hochflexibel grau |
| Kabeltyp (Kurzzeichen) | 800 |
| Kabelkurzzeichen | Li12Y11Y-HF |
| UL AWM Style | 20233 |
| Leiterquerschnitt | 3x 0,34 mm² (Signalleitung) |
| AWG Signalleitung | 22 |
| Leiteraufbau Signalleitung | 42x 0,10 mm |
| Aderdurchmesser inkl. Isolierung | 1,3 mm ±0,05 mm (Signalleitung) |
| Aderfarben | braun, blau, schwarz |
| Gesamtverseilung | 3 Adern längsverseilt |
| Außenmantel, Farbe | grau RAL 7001 |
| Kabelaußendurchmesser D | 4,5 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 4 x D |
| Mindestbiegeradius, flexibel verlegt | 7,5 x D |
| Anzahl der Biegezyklen | 10000000 |
| Mindestbiegeradius, Schleppketteneinsatz | 7,5 x D |
| Verfahrweg | 5 m |
| Verfahrgeschwindigkeit | 3,3 m/s |
| Beschleunigung | 5 m/s² |
| Anzahl der Biegezyklen | 15000000 |
| Biegeradius | 50 mm |
| Verfahrweg | 0,9 m |
| Verfahrgeschwindigkeit | 5 m/s |
| Beschleunigung | 30 m/s² |
| Torsionsbeanspruchung | ± 360 °/m (1 000 000 Torsionszyklen) |
| Kabelgewicht | 28,3 kg/km |
| Außenmantel, Material | PUR |
| Material Aderisolation | PES |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | ≥ 20 MΩ*km |
| Leiterwiderstand | ca. 53 Ω/km |
| Nennspannung Leitung | 300 V |
| Prüfspannung Leitung | 2000 V |
| Besondere Eigenschaften | Kabelmantel schweißfunkenfest, recyclebar, matt, adhäsionsarm, abriebfest, flammwidrig und selbstverlöschend |
| silikon- und cadmiumfrei | |
| Frei von lackbenetzungsstörenden Substanzen | |
| Flammwidrigkeit | nach IEC 60332-1-2 |
| nach UL 758/1581 VW-1 | |
| nach UL 758/1581 FT1 | |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| Ölbeständigkeit | nach HD 22.10 |
| nach 60811-404 (Außenmantel) | |
| Sonstige Beständigkeit | gut beständig gegen Säuren, Laugen und Lösemittel |
| silikonfrei | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 90 °C (Kabel, feste Verlegung) |
| -30 °C ... 90 °C (Kabel, bewegliche Verlegung) | |
| bis 120 °C (für 3000 h) |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1456860-SAC-3P-M12MS/ 0,6-800/M12FR-2L | 149 Kbytes |
|
