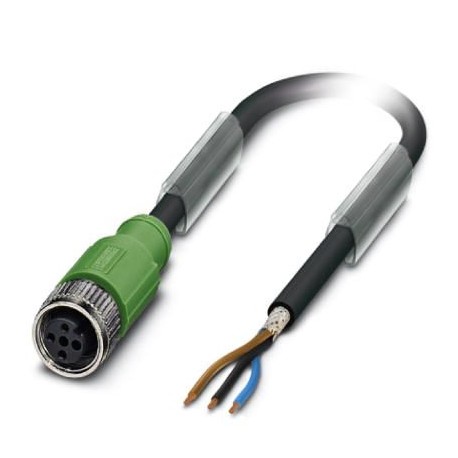

SAC-3P- 5,0-PUR/M12FS SH 1682809 PHOENIX CONTACT Sensor-/Aktor-Kabel, 3-polig, PUR halogenfrei, schwarzgrau .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SAC-3P- 5,0-PUR/M12FS SH 1682809 PHOENIX CONTACT Sensor-/Aktor-Kabel, 3-polig, PUR halogenfrei, schwarzgrau ..

SAC-3P- 5,0-PUR/M12FS SH

1682809

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Sensor-/Aktor-Kabel, 3-polig, PUR halogenfrei, schwarzgrau RAL 7021, geschirmt, freies Leitungsende, auf Buchse gerade M12, A-kodiert, Kabellänge: 5 m

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Sensor/actuator cabling - PLUSCON field - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Kabellänge5 m
Kabeldurchmesser5,2 mm
Abmantellänge des freien Leitungsendes50 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 90 °C (Stecker/Buchse)
SchutzartIP65
IP67

Allgemein

Bemessungsstrom bei 40 °C4 A
Bemessungsspannung250 V
Polzahl3
Isolationswiderstand≥ 100 MΩ
KodierungA - Standard
Normen/BestimmungenM12-Steckverbinder IEC 61076-2-101
StatusanzeigeNein
Schutzschaltung/-Bauteilunbeschaltet
ÜberspannungskategorieII
Verschmutzungsgrad3
Steckzyklen≥ 100
Anzugsdrehmoment0,4 Nm (M12-Steckverbinder)

Material

Brennbarkeitsklasse nach UL 94HB
Material KontaktCuSn
Material KontaktoberflächeNi/Au
Material KontaktträgerTPU GF
Material GriffkörperTPU, schwer entflammbar, selbstverlöschend
Material RändelZinkdruckguss, vernickelt
Material DichtungNBR

Leitung

KabeltypPUR halogenfrei schwarz
Kabeltyp (Kurzzeichen)PUR
KabelkurzzeichenLi9Y-Vl-C-Vl-11Y
UL AWM Style20549
Leiterquerschnitt3x 0,34 mm² (Signalleitung)
AWG Signalleitung22
Leiteraufbau Signalleitung42x 0,10 mm
Aderdurchmesser inkl. Isolierung1,27 mm ±0,02 mm (Signalleitung)
Wandstärke Isolierung≥ 0,21 mm (Aderisolierung)
Aderfarbenbraun, blau, schwarz
Gesamtverseilung3 Adern längsverseilt
SchirmungGeflecht aus Kupferdrähten
Optische Schirmbedeckung85 %
Außenmantel, Farbeschwarzgrau RAL 7021
Wandstärke Außenmantelca. 1,1 mm
Kabelaußendurchmesser D5,9 mm ±0,15 mm
Kleinster Biegeradius, fest verlegt29,5 mm
Kleinster Biegeradius, beweglich verlegt59 mm
Mindestbiegeradius, fest verlegt5 x D
Mindestbiegeradius, flexibel verlegt10 x D
Anzahl der Biegezyklen4000000
Biegeradius59 mm
Verfahrweg10 m
Verfahrgeschwindigkeit3 m/s
Beschleunigung10 m/s²
Kabelgewicht44 kg/km
Außenmantel, MaterialPUR
Material AderisolationPP
Material Leiterblanke Cu-Litze
Isolationswiderstand≥ 100 GΩ*km (bei 20 °C)
Leiterwiderstandmax. 58 Ω/km (bei 20 °C)
Nennspannung Leitung≤ 300 V
Prüfspannung Leitung≥ 3000 V
Besondere Eigenschaftenschleppkettentauglich
silikonfrei
Frei von lackbenetzungsstörenden Substanzen
Flammwidrigkeitnach UL-Style 20549
Halogenfreiheitnach DIN VDE 0472 Teil 815
Ölbeständigkeitnach DIN EN 60811-2-1
Sonstige Beständigkeitgut beständig gegen Säuren, Laugen und Lösemittel
hydrolyse- und mikrobenbeständig
bedingt UV beständig nach DIN EN ISO 4892-2-A
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C (Kabel, feste Verlegung)
-25 °C ... 80 °C (Kabel, bewegliche Verlegung)
