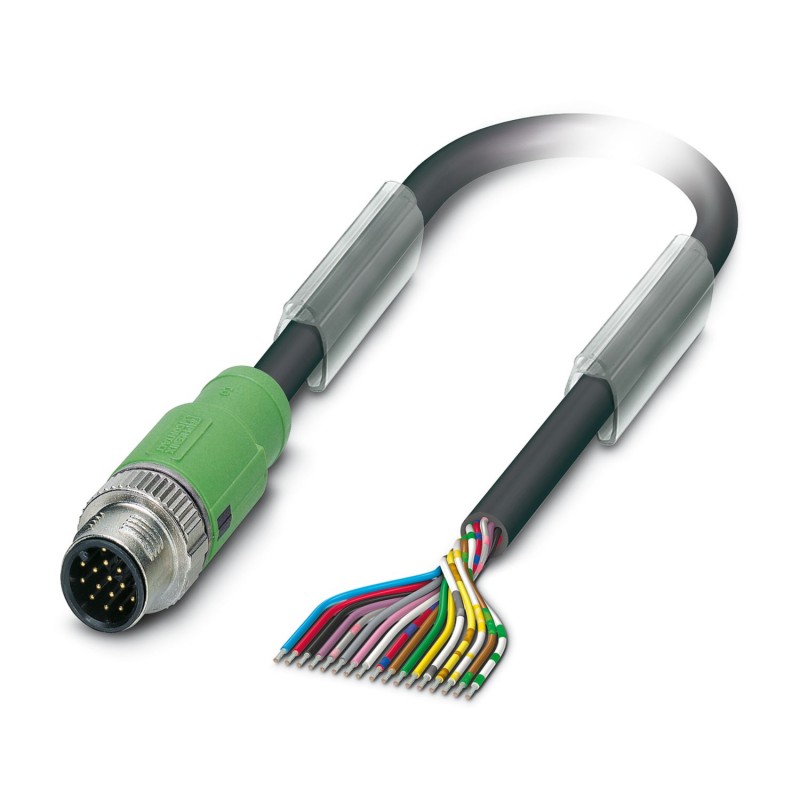

PHOENIX_CONTACT SAC-17P-MS/ 3,0-PUR SCO 1430705 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SAC-17P-MS/ 3,0-PUR SCO 1430705 PHOENIX CONTACT Sensor-/Aktor-Kabel

Artikel-Nr.: SAC-17P-MS/ 3,0-PUR SCO

Code: 1430705

Hersteller: PHOENIX_CONTACT

Beschreibung:

Sensor-/Aktor-Kabel
Sensor-/Aktorleitung, 17-polig halogenfrei, gerader M12-Stecker, Kodierung: A SPEEDCON, auf freies Kabelende, Kabellänge: 3 m
Sensor-/Aktor-Kabel, 17-polig, PUR halogenfrei, schwarz RAL 9005, Stecker gerade M12 SPEEDCON, Kodierung: A, auf freies Leitungsende, Kabellänge: 3 m

Kategorien:

  • Sensoren > Konfektioniertes Sensor-Aktor-Kabel
  • PHOENIX_CONTACT > Sensorkabel und Aktoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 61,95 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

Artikeleigenschaften
ProdukttypSensor-/Aktor-Kabel
AnwendungStandard
Polzahl17
Anzahl der Kabelabgänge1
Geschirmtnein
KodierungA
Isolationseigenschaften
ÜberspannungskategorieII
Verschmutzungsgrad3

Materialangaben
Brennbarkeitsklasse nach UL 94V0
Material GriffkörperTPU, schwer entflammbar, selbstverlöschend
Material KontaktCuZn
Material KontaktoberflächeNi/Au
Material KontaktträgerPA 6.6
Material VerschraubungZinkdruckguss, vernickelt

Elektrische Eigenschaften
Isolationswiderstand≥ 100 MΩ
Nennspannung UN30 V AC
30 V DC
Nennstrom IN1,5 A

Signalisierung
Statusanzeigenein
Statusanzeige vorhandenNein

Anschlussdaten
Leiteranschluss
Anzugsdrehmoment0,4 Nm (M12-Steckverbinder)

Steckverbinder
Anschluss 1
BauformStecker gerade M12 SPEEDCON
Polzahl17
VerriegelungsartSPEEDCON
KodierungsartA
Anschluss 2
Bauformfreies Leitungsende

Kabel / Leitung
Leitungslänge3 m
PUR halogenfrei schwarz [PUR]
Polzahl17
Geschirmtnein
LeitungstypPUR halogenfrei schwarz [PUR]
Leiteraufbau Signalleitung18x 0,10 mm
AWG Signalleitung26
Leitungsquerschnitt17x 0,14 mm² (Signalleitung)
Aderdurchmesser inklusive Isolierung1 mm ±0,05 mm (Signalleitung)
Leitungsaußendurchmesser7,80 mm ±0,2 mm
Außenmantel, MaterialPUR
Außenmantel, Farbeschwarz RAL 9005
Material Leiterverzinnte Cu-Litze
Material AderisolationPP
Einzelader, Farbeweiß, braun, grün, gelb, grau, rosa, blau, rot, schwarz, violett, grau/rosa, rot/blau, weiß/grün, braun/grün, weiß/gelb, gelb/braun, weiß/grau
Gesamtverseilung17 Adern in Lagen verseilt
Leiterwiderstand max.142 Ω/km
Kleinster Biegeradius, fest verlegt78 mm
Kleinster Biegeradius, beweglich verlegt39 mm
Dynamische Belastbarkeit (Biegen)Biegezyklen maximal: 4000000, Biegeradius: 60 mm, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 10 m/s²
ÖlbeständigkeitDIN VDE 0472 T.803, Prüfart B
Sonstige Beständigkeithydrolyse- und mikrobenbeständig nach VDE 0282 Teil 10
bedingt UV beständig (nach DIN EN ISO 4892-2-A)
Besondere EigenschaftenOberfläche adhäsionsarm
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C (Kabel, feste Verlegung)
-5 °C ... 80 °C (Kabel, bewegliche Verlegung)

Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP65
IP67
IP68
Umgebungstemperatur (Betrieb)-25 °C ... 85 °C (Stecker/Buchse)
-40 °C ... 80 °C (Kabel, feste Verlegung)
-20 °C ... 80 °C (Kabel, bewegliche Verlegung)

Normen und Bestimmungen
NormbezeichnungM12-Steckverbinder
Normen/BestimmungenIEC 61076-2-101

ETIM for 1430705 Sensoren (EC001855)

MerkmalsnamePolzahl (EF001391)
Merkmalswert17
MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
MerkmalswertM12
MerkmalsnameArt des Steckkontaktes, feldseitig (EF006269)
MerkmalswertMale (Stecker)
MerkmalsnameAnordnung der Kabelzuführung, feldseitig (EF005928)
Merkmalswertgerade
MerkmalsnameAusführung elektrischer Anschluss, gehäuseseitig (EF005524)
Merkmalswertsonstige
MerkmalsnameAnordnung der Kabelzuführung, gehäuseseitig (EF005927)
Merkmalswertsonstige
MerkmalsnameKabellänge (EF000536)
Merkmalswert3 m
MerkmalsnameWerkstoff des Kabelmantels (EF004136)
Merkmalswertsonstige
MerkmalsnameHalogenfrei (EF000025)
MerkmalswertJa
MerkmalsnameFarbe des Kabelmantels (EF008249)
Merkmalswertsonstige
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertNein
MerkmalsnameGeschirmt (EF000881)
MerkmalswertNein
MerkmalsnameKabeltyp (EF000081)
Merkmalswertmehradrig
MerkmalsnameStrahlenvernetzt (EF004115)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontaktgrundkörpers (EF008248)
MerkmalswertCuZn
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertsonstige
MerkmalsnameZul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686)
Merkmalswert-40 °C
MerkmalsnameZul. Kabelaußentemperatur bei Montage/Handling (EF001685)
Merkmalswert-5 °C
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert1.5 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert30 V
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP65
