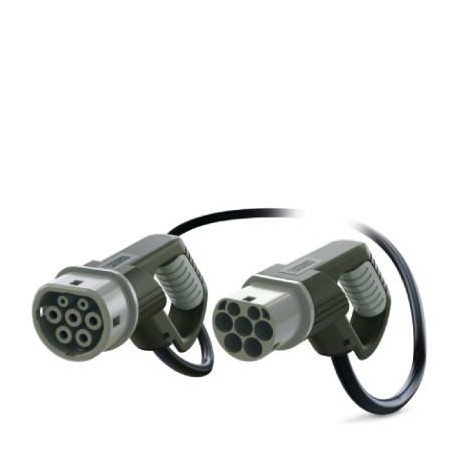

EV-T2M3PC-1AC20A-4,0M2,5ESBK00 1405193 PHOENIX CONTACT AC-Ladekabel
EV-T2M3PC-1AC20A-4,0M2,5ESBK00
1405193
PHOENIX_CONTACT
AC-Ladekabel
Industrie- und Sondersteckvorrichtungen > Ladeleitung E-Mobility
E-Mobilität
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1405193 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | Q1 - Elektromobilität |
| Katalogseite | Seite 723 (C-4-2015) |
| GTIN | 4046356737043 |
| Gewicht pro Stück (exklusive Verpackung) | 1,558 kg |
| Gewicht pro Stück (inklusive Verpackung) | 1,625 kg |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Produktdefinition
| Produkttyp | Mobile AC-Ladeleitung mit Fahrzeug-Ladestecker und Infrastruktur-Ladestecker, mit Schutzkappen |
|---|---|
| Ausführung | D-Line |
| Normen/Bestimmungen | IEC 62196-2 |
| Ladestandard | Typ 2 |
| Lademodus | Mode 3, Case B |
Maße
| Fahrzeug-Ladestecker Breite | 60,00 mm |
|---|---|
| Fahrzeug-Ladestecker Höhe | 102,90 mm |
| Fahrzeug-Ladestecker Tiefe | 229,60 mm |
| Infrastruktur-Ladestecker Breite | 60,00 mm |
| Infrastruktur-Ladestecker Höhe | 102,90 mm |
| Infrastruktur-Ladestecker Tiefe | 229,60 mm |
| Leitungslänge | 4 m |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Max. Höhenlage | 5000 m (über dem Meeresspiegel) |
| Schutzart | IP44 (gesteckt, die Schutzart im betriebsfertigen, gesteckten Zustand ist nur sichergestellt, wenn beide Steckelemente Originalprodukte von Phoenix Contact oder entsprechend normgerechte Produkte sind) |
| IP44 (Schutzkappe) |
Elektrische Eigenschaften
| Ladeleistung maximal | 5 kW |
|---|---|
| Anzahl Phasen | 1 |
| Anzahl Leistungskontakte | 3 (L1, N, PE) |
| Leistungskontakte Bemessungsstrom | 20 A |
| Leistungskontakte Bemessungsspannung | 250 V AC |
| Anzahl Signalkontakte | 2 (CP, PP) |
| Signalkontakte Bemessungsstrom | 2 A |
| Signalkontakte Bemessungsspannung | 30 V AC |
| Art der Signalübertragung | Pulsweitenmodulation |
| Hinweis zur Anschlussart | Crimpanschluss, nicht trennbar |
| Widerstandskodierung | 680 Ω (zwischen PE und PP) |
Design
| Designlinie | D-Line |
|---|---|
| Farbe Gehäuse | schwarz |
| Farbe Steckgesicht | grau |
| Farbe Griffbereich | grau |
| Farbe Schutzkappe | schwarz |
| Etikett | 14,1 mm x 44,8 mm (Kunden-Logo auf Anfrage) |
Material
| Material Gehäuse | Kunststoff |
|---|---|
| Material Griffbereich | Weichkunststoff |
| Material Schutzkappe | Weichkunststoff |
| Material Steckgesicht | Kunststoff |
| Materialoberfläche Kontakte | Ag |
Kabel
| Leitungsaufbau | 3 x 2,5 mm² + 1 x 0,5 mm² |
|---|---|
| Leitungsnormen / -bestimmungen | prEN 50620 / DIN EN 50620 |
| Leitungsklasse | Klasse 5 |
| Leitungszertifizierungen | VDE |
| Leitungsaußendurchmesser | 10,2 mm ±0,3 mm |
| Leitungsart | gerade |
| Außenmantel, Material | TPE-U |
| Außenmantel, Farbe | schwarz |
| Minimaler Biegeradius | 153 mm (15 x Durchmesser) |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 10 Jahre; |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LADETECHNIK FUR ELEKTROMOBILITAT DE.pdf | 5 Mbytes |
|
| PHOENIX CONTACT-1405193-EV-T2M3PC-1AC20A-4,0M2,5ESBK00 | 182 Kbytes |
|
