PHOENIX_CONTACTSchnittstelleCABLE-FLK50/0,14/HF/ 5,0M 2314202 PHOENIX CONTACT Kabel

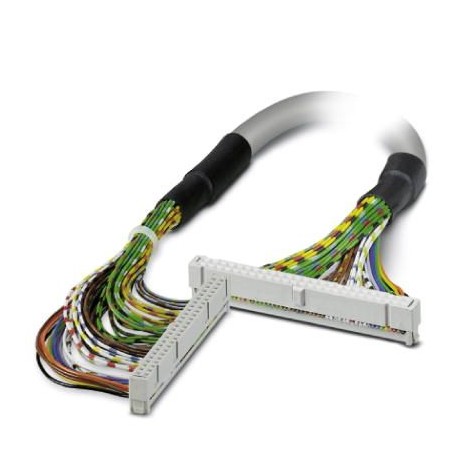

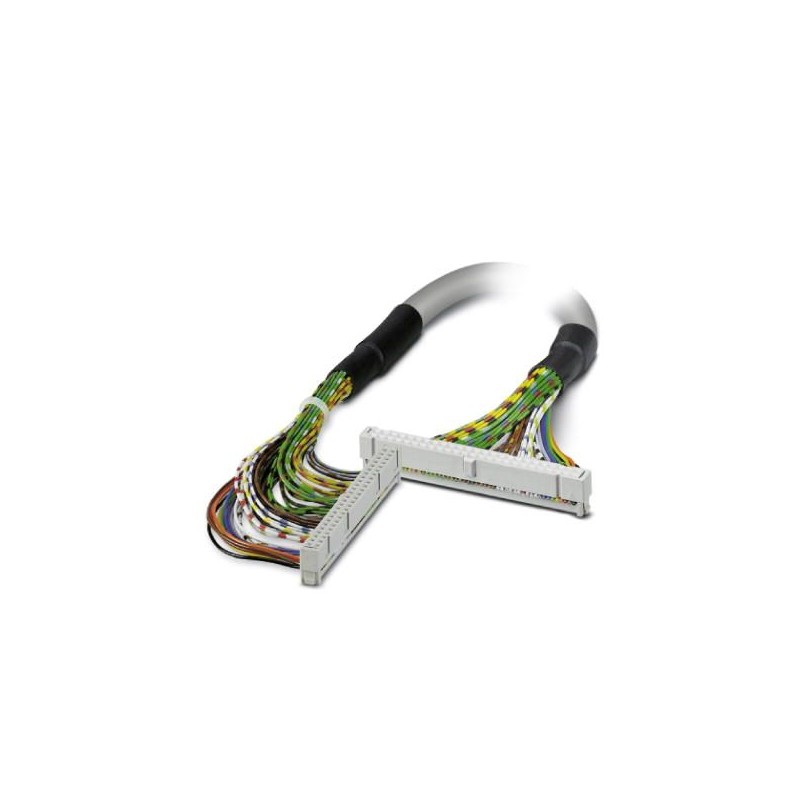

PHOENIX_CONTACT CABLE-FLK50/0,14/HF/ 5,0M 2314202 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CABLE-FLK50/0,14/HF/ 5,0M 2314202 PHOENIX CONTACT Kabel

Artikel-Nr.: CABLE-FLK50/0,14/HF/ 5,0M

Code: 2314202

Hersteller: PHOENIX_CONTACT

Beschreibung:

Kabel
Halogenfreies Rundkabel; Anschluss 1: IDC/FLK-Buchse (1x 50-polig); Anschluss 2: Weiblicher IDC/FLK-Anschluss (1x 50-polig); Kabellänge: 5 m

Kategorien:

  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2314202
Verpackungseinheit1 STK
VerkaufsschlüsselI1 - Systemverkabelung
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 587 (C-5-2017)
GTIN4046356099769
Gewicht pro Stück (exklusive Verpackung)805,700 g
Gewicht pro Stück (inklusive Verpackung)805,700 g
Zolltarifnummer85444290
HerkunftslandDE (Deutschland)

Allgemein

Nennspannung UN< 50 V AC
60 V DC
Strombelastbarkeit je Pfad max.1 A
Leiterwiderstand max.0,16 Ω/m
Kabellänge5 m
Einzelader, Querschnitt0,14 mm²
Einzelader, Querschnitt [AWG]26
Leiteraufbau: Anzahl Litzen:7
Einzelader, MaterialCu verzinnt
Außendurchmesser10,3 mm
Kabel, KonfektionierungSchneidklemmentechnik, IEC 60352-4/DIN EN 60352-4
SchirmungNein
Steckzyklen> 50

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 70 °C
FlammwidrigkeitIEC 60332-3
DIN VDE 0482 Teil 266-2

Steckverbinder 1

Benennung AnschlussFeldebene
AnschlussartIDC/FLK-Buchsenleiste
Anzahl der Anschlüsse1
Polzahl50
Rastermaß2,54 mm

Steckverbinder 2

Benennung AnschlussSteuerungsebene
AnschlussartIDC/FLK-Buchsenleiste
Anzahl der Anschlüsse1
Polzahl50
Rastermaß2,54 mm

Unterstützte Steuerung

SteuerungSIEMENS S7-300 / ET 200 M
- passende I/O-KarteCPU 313C-2DP
CPU 314C-2PtP
6ES7 321-1BL00-0AA0
6ES7 322-1BL00-0AA0
6ES7 323-1BL00-0AA0
6ES7 331-7NF00-0AB0
6ES7 331-7PF01-0AB0
6ES7 331-7PF11-0AB0
6ES7 350-2AH01-0AE0
6ES7 357-4AH01-0AE0
CPU 314C-2DP
6ES7 332-5HF00-0AB0
6ES7 331-7NF10-0AB0
6ES7 331-1KF01-0AB0
CPU 313C
CPU 313C-2PtP
SteuerungSIEMENS S7-400
- passende I/O-Karte6ES7 421-1BL01-0AA0
6ES7 421-7BH01-0AB0
6ES7 421-7DH00-0AA0
6ES7 422-1BL00-0AA0
6ES7 422-7BL00-0AB0
6ES7 431-0HH0-0AB0
6ES7 431-1KF00-0AB0
6ES7 431-1KF10-0AB0
6ES7 431-1KF20-0AB0
6ES7 431-7KF00-0AB0
6ES7 431-7KF10-0AB0
6ES7 431-7QH00-0AB0
6ES7 432-1HF00-0AB0
SteuerungSchneider Electric Modicon TSX QUANTUM
- passende I/O-KarteDDI 353
DDI 841
DDI 853
DAI 340
DAI 353
DAI 440
DAI 453
DDO 353
DDM 390
ACI 030
ACI 040
ATI 030
ARI 030
AVI 030
ACO 020
ACO 130
AVO 020
EHC 105
EHC 202
SteuerungALLEN-BRADLEY ControlLogix
- passende I/O-Karte1756-IA16I
1756-IB16D
1756-IB16I
1756-IB32
1756-IH16I
1756-OB32
1756-IF8
1756-IF16
1756-HSC
1756-M02AE
SteuerungALLEN-BRADLEY PLC 5
- passende I/O-Karte1771 IBN
1771 OBN
SteuerungHONEYWELL Experion PKS C200
- passende I/O-KarteTC-IDK 161
TC-IDX 161
TC-IDJ 161
TC-IDD 321
TC-ODD 321
TC-IAH 161
SteuerungALLEN-BRADLEY SLC 500
- passende I/O-Karte1746 OA16
1746 OW16

Farbcode

Steckverbinder 1 = Steckverbinder 2 (optional) = AderfarbeIDC/FLK50 (1) = IDC/FLK50 (1) = schwarz
IDC/FLK50 (2) = IDC/FLK50 (2) = braun
IDC/FLK50 (3) = IDC/FLK50 (3) = rot
IDC/FLK50 (4) = IDC/FLK50 (4) = orange
IDC/FLK50 (5) = IDC/FLK50 (5) = gelb
IDC/FLK50 (6) = IDC/FLK50 (6) = grün
IDC/FLK50 (7) = IDC/FLK50 (7) = blau
IDC/FLK50 (8) = IDC/FLK50 (8) = violett
IDC/FLK50 (9) = IDC/FLK50 (9) = grau
IDC/FLK50 (10) = IDC/FLK50 (10) = weiß
IDC/FLK50 (11) = IDC/FLK50 (11) = weiß-schwarz
IDC/FLK50 (12) = IDC/FLK50 (12) = weiß-braun
IDC/FLK50 (13) = IDC/FLK50 (13) = weiß-rot
IDC/FLK50 (14) = IDC/FLK50 (14) = weiß-orange
IDC/FLK50 (15) = IDC/FLK50 (15) = weiß-gelb
IDC/FLK50 (16) = IDC/FLK50 (16) = weiß-grün
IDC/FLK50 (17) = IDC/FLK50 (17) = weiß-blau
IDC/FLK50 (18) = IDC/FLK50 (18) = weiß-violett
IDC/FLK50 (19) = IDC/FLK50 (19) = weiß-grau
IDC/FLK50 (20) = IDC/FLK50 (20) = braun-schwarz
IDC/FLK50 (21) = IDC/FLK50 (21) = braun-rot
IDC/FLK50 (22) = IDC/FLK50 (22) = braun-orange
IDC/FLK50 (23) = IDC/FLK50 (23) = braun-gelb
IDC/FLK50 (24) = IDC/FLK50 (24) = braun-grün
IDC/FLK50 (25) = IDC/FLK50 (25) = braun-blau
IDC/FLK50 (26) = IDC/FLK50 (26) = braun-violett
IDC/FLK50 (27) = IDC/FLK50 (27) = braun-grau
IDC/FLK50 (28) = IDC/FLK50 (28) = braun-weiß
IDC/FLK50 (29) = IDC/FLK50 (29) = grün-schwarz
IDC/FLK50 (30) = IDC/FLK50 (30) = grün-braun
IDC/FLK50 (31) = IDC/FLK50 (31) = grün-rot
IDC/FLK50 (32) = IDC/FLK50 (32) = grün-orange
IDC/FLK50 (33) = IDC/FLK50 (33) = grün-blau
IDC/FLK50 (34) = IDC/FLK50 (34) = grün-violett
IDC/FLK50 (35) = IDC/FLK50 (35) = grün-grau
IDC/FLK50 (36) = IDC/FLK50 (36) = grün-weiß
IDC/FLK50 (37) = IDC/FLK50 (37) = gelb-schwarz
IDC/FLK50 (38) = IDC/FLK50 (38) = gelb-braun
IDC/FLK50 (39) = IDC/FLK50 (39) = gelb-rot
IDC/FLK50 (40) = IDC/FLK50 (40) = gelb-orange
IDC/FLK50 (41) = IDC/FLK50 (41) = gelb-blau
IDC/FLK50 (42) = IDC/FLK50 (42) = gelb-violett
IDC/FLK50 (43) = IDC/FLK50 (43) = gelb-grau
IDC/FLK50 (44) = IDC/FLK50 (44) = gelb-weiß
IDC/FLK50 (45) = IDC/FLK50 (45) = grau-schwarz
IDC/FLK50 (46) = IDC/FLK50 (46) = grau-braun
IDC/FLK50 (47) = IDC/FLK50 (47) = grau-rot
IDC/FLK50 (48) = IDC/FLK50 (48) = grau-orange
IDC/FLK50 (49) = IDC/FLK50 (49) = grau-gelb
IDC/FLK50 (50) = IDC/FLK50 (50) = grau-grün

Normen und Bestimmungen

FlammwidrigkeitIEC 60332-3
DIN VDE 0482 Teil 266-2

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 2314202 Industriesteuerungen SPS (EC000237)

MerkmalsnameFunktion (EF000030)
MerkmalswertSPS-sonstige Geräte
MerkmalsnameLänge (EF001438)
Merkmalswert5 m
MerkmalsnameGeeignet für Eingangskarte SPS (EF008271)
MerkmalswertJa
MerkmalsnameGeeignet für Ausgangskarte SPS (EF008272)
MerkmalswertJa
MerkmalsnameGeeignet für digitale Signale (EF008273)
MerkmalswertJa
MerkmalsnameGeeignet für analoge Signale (EF008274)
MerkmalswertJa
MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
Merkmalswertsonstige
MerkmalsnameAusführung elektrischer Anschluss, gehäuseseitig (EF005524)
Merkmalswertsonstige
MerkmalsnamePolzahl (EF001391)
Merkmalswert50
