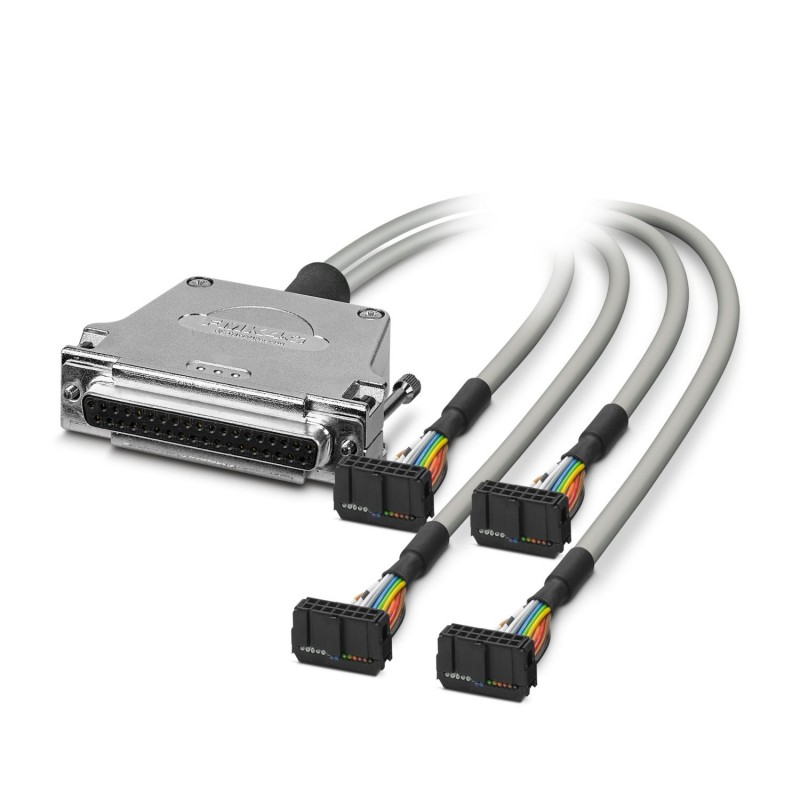

CABLE-D37-M2,5/4X14/200/X81-I 2302531 PHOENIX CONTACT Kabel
CABLE-D37-M2,5/4X14/200/X81-I
2302531
PHOENIX_CONTACT
Kabel
Konfektioniertes Rundkabel; Steuerung: Mitsubishi Electric MELSEC Q (X81); Anschluss 1: Buchse D-SUB (1x 37-polig); Anschluss 2: IDC/FLK-Anschluss Buchse (4x 14-polig); Kabellänge: 2 m
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Systemkabel |
| Datenpflegestand | |
| Artikelrevision | 03 |
| Umgebungsbedingungen | |
| Schutzart | IP00 |
| Schutzart (Einbauort) | ≥ IP54 (Einbauort) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (feste Verlegung) |
| -10 °C ... 70 °C (bewegliche Verlegung) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m |
| Betriebsspannung (AC) | ≤ 30 V AC |
| Betriebsspannung (DC) | ≤ 60 V DC |
| Nennbetriebsart | 100 % ED |
| Strom (pro Pfad, 50 °C) | ≤ 1 A (im abgerollten Zustand, siehe Derating) |
| Strom (pro Pfad, 70 °C) | ≤ 0,6 A (im abgerollten Zustand, siehe Derating) |
| Unterstützte Steuerung MITSUBISHI MELSEC Q | |
| Passende I/O-Karte | QX81 |
| Leitungslänge | 2 m |
| 10X0.14 [PVC] | |
| UL AWM Style | 2464/1061 |
| Polzahl | 10 |
| Geschirmt | nein |
| Leitungstyp | 10X0.14 [PVC] |
| Leiterart | Konfektioniertes Rundkabel |
| Leiteraufbau Signalleitung | 7x 0,16 mm |
| AWG Signalleitung | 26 |
| Leitungsquerschnitt | 10x 0,14 mm² |
| Aderdurchmesser inklusive Isolierung | 1 mm ±0,03 mm |
| Leitungsaußendurchmesser | 6,10 mm ±0,4 mm |
| Außenmantel, Material | Semi-Rigid-PVC |
| Außenmantel, Farbe | grau |
| Material Leiter | verzinnte Cu-Litze |
| Leitungs-Widerstand | ≤ 145 Ω/km (20 °C) |
| Isolationswiderstand | ≥ 20 MΩ*km (20 °C) |
| Kleinster Biegeradius, fest verlegt | 52 mm |
| Kleinster Biegeradius, beweglich verlegt | 98 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 5000 |
| Halogenfreiheit | nein |
| Flammwidrigkeit | IEC 60332-1-2 (Rohleitung) |
| VDE 0842, Teil 332-1-2 (Rohleitung) | |
| IEC 60332-3-22 (Rohleitung) | |
| UL VW-1 | |
| CSA FT-1 | |
| Ölbeständigkeit | gegen gelegentliche Spritzer (Rohleitung) |
| Kabelausführung | Splitting-Kabel für vier Module |
| Farbcode | |
| schwarz | D-SUB37 (1) = IDC/FLK14-1 (1) |
| braun | D-SUB37 (20) = IDC/FLK14-1 (2) |
| rot | D-SUB37 (2) = IDC/FLK14-1 (3) |
| orange | D-SUB37 (21) = IDC/FLK14-1 (4) |
| gelb | D-SUB37 (3) = IDC/FLK14-1 (5) |
| grün | D-SUB37 (22) = IDC/FLK14-1 (6) |
| blau | D-SUB37 (4) = IDC/FLK14-1 (7) |
| violett | D-SUB37 (23) = IDC/FLK14-1 (8) |
| grau | D-SUB37 (17) = IDC/FLK14-1 (10) |
| schwarz | D-SUB37 (5) = IDC/FLK14-2 (1) |
| braun | D-SUB37 (24) = IDC/FLK14-2 (2) |
| rot | D-SUB37 (6) = IDC/FLK14-2 (3) |
| orange | D-SUB37 (25) = IDC/FLK14-2 (4) |
| gelb | D-SUB37 (7) = IDC/FLK14-2 (5) |
| grün | D-SUB37 (26) = IDC/FLK14-2 (6) |
| blau | D-SUB37 (8) = IDC/FLK14-2 (7) |
| violett | D-SUB37 (27) = IDC/FLK14-2 (8) |
| grau | D-SUB37 (17) = IDC/FLK14-2 (10) |
| schwarz | D-SUB37 (9) = IDC/FLK14-3 (1) |
| braun | D-SUB37 (28) = IDC/FLK14-3 (2) |
| rot | D-SUB37 (10) = IDC/FLK14-3 (3) |
| orange | D-SUB37 (29) = IDC/FLK14-3 (4) |
| gelb | D-SUB37 (11) = IDC/FLK14-3 (5) |
| grün | D-SUB37 (30) = IDC/FLK14-3 (6) |
| blau | D-SUB37 (12) = IDC/FLK14-3 (7) |
| violett | D-SUB37 (31) = IDC/FLK14-3 (8) |
| grau | D-SUB37 (18) = IDC/FLK14-3 (10) |
| schwarz | D-SUB37 (13) = IDC/FLK14-4 (1) |
| braun | D-SUB37 (32) = IDC/FLK14-4 (2) |
| rot | D-SUB37 (14) = IDC/FLK14-4 (3) |
| orange | D-SUB37 (33) = IDC/FLK14-4 (4) |
| gelb | D-SUB37 (15) = IDC/FLK14-4 (5) |
| grün | D-SUB37 (34) = IDC/FLK14-4 (6) |
| blau | D-SUB37 (16) = IDC/FLK14-4 (7) |
| violett | D-SUB37 (35) = IDC/FLK14-4 (8) |
| grau | D-SUB37 (36) = IDC/FLK14-4 (10) |
| Anschluss 1 | |
| Anschluss gemäß Norm | IEC 60807-2 |
| DIN 41652 | |
| Anschlussart | D-SUB-Buchsenleiste |
| Schraubengewinde | M2,5 |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 37 |
| Anzugsdrehmoment | 0,2 Nm |
| Steckzyklen | > 200 |
| Rastermaß | 2,77 mm |
| Anschluss 2 | |
| Anschluss gemäß Norm | in Anlehnung an IEC 60603-13 |
| Anschlussart | IDC/FLK-Buchsenleiste |
| Anzahl der Anschlüsse | 4 |
| Polzahl | 14 |
| Steckzyklen | > 50 |
| Rastermaß | 2,54 mm |
| Hinweis zum Betrieb | Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden. |
