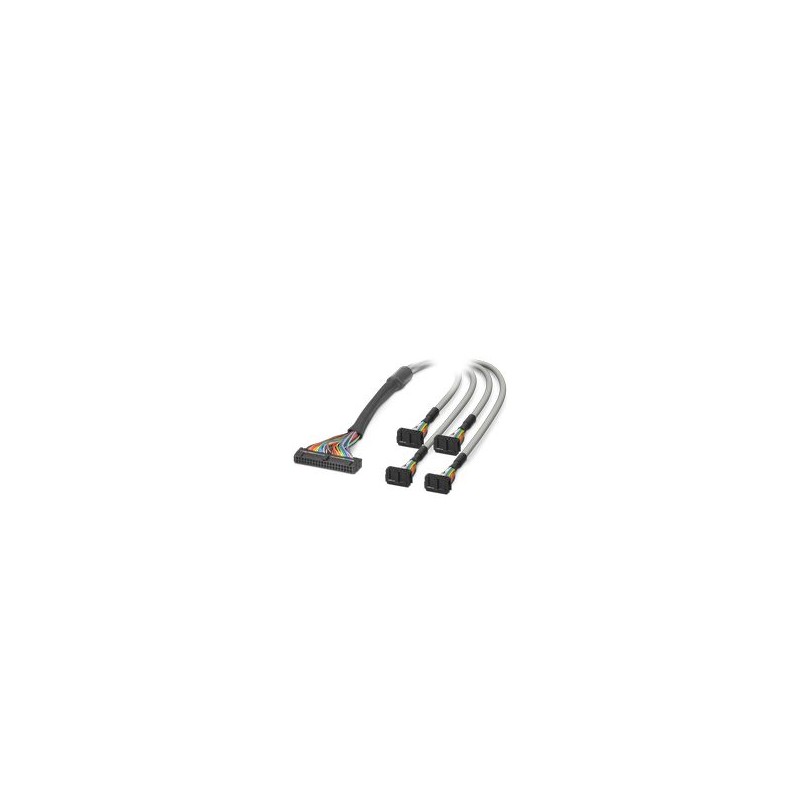

CABLE-FLK40/4FLK14/HF/S7/1,0M 1464625 PHOENIX CONTACT Halogenfreies rundes Kabel Anschluss 1: Weiblicher IDC..
CABLE-FLK40/4FLK14/HF/S7/1,0M
1464625
PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Halogenfreies rundes Kabel; Anschluss 1: Weiblicher IDC/FLK-Anschluss (1x 40-Polige); Verbindung 2: IDC/FLK-Verbindung weiblich (4x 14-polig); Seillänge: 1 m
Kabel
Konfektioniertes, halogenfreies Rundkabel; Anschluss 1: IDC/FLK-Buchsenleiste (1x 40-polig); Anschluss 2: IDC/FLK-Buchsenleiste (4x 14-polig); Kabellänge: 1 m
Industriesteuerungen SPS > SPS-Verbindungskabel
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Systemkabel |
| Umgebungsbedingungen | |
| Schutzart | IP00 |
| Schutzart (Einbauort) | ≥ IP54 (Einbauort) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 50 °C (feste Verlegung) |
| -10 °C ... 50 °C (bewegliche Verlegung) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m |
| Betriebsspannung (AC) | ≤ 30 V AC |
| Betriebsspannung (DC) | ≤ 60 V DC |
| Nennbetriebsart | 100 % ED |
| Strom (pro Pfad, 50 °C) | ≤ 1 A (im abgerollten Zustand, siehe Derating) |
| Strom (pro Pfad, 70 °C) | ≤ 0,6 A (im abgerollten Zustand, siehe Derating) |
| Unterstützte Steuerung SIEMENS S7-1500 | |
| Passende I/O-Karte | 6ES7521-1BP00-0AA0 (Sinking mode) |
| 6ES7522-1BP00-0AA0 | |
| 6ES7522-1BP50-0AA0 | |
| 6ES7523-1BP50-0AA0 (DI32 (Sinking mode)/DQ32) | |
| Leitungslänge | 1 m |
| Polzahl | 14 |
| Geschirmt | nein |
| Leiterart | Konfektioniertes, halogenfreies Rundkabel |
| Leiteraufbau Signalleitung | 7x 0,16 mm |
| AWG Signalleitung | 26 |
| Leitungsquerschnitt | 14x 0,14 mm² |
| Aderdurchmesser inklusive Isolierung | 1 mm ±0,03 mm |
| Leitungsaußendurchmesser | 5,8 mm ±0,4 mm |
| Außenmantel, Material | halogenfrei (Typ 2) |
| Außenmantel, Farbe | grau |
| Material Leiter | verzinnte Cu-Litze |
| Leitungs-Widerstand | ≤ 145 Ω/km (20 °C) |
| Isolationswiderstand | ≥ 20 MΩ*km (20 °C) |
| Kleinster Biegeradius, fest verlegt | 50 mm |
| Kleinster Biegeradius, beweglich verlegt | 93 mm |
| Biegezyklen maximal | 5000 (bei Radius ≥ 15x Außendurchmesser) |
| Halogenfreiheit | ja |
| Flammwidrigkeit | IEC 60332-1-2 (Rohleitung) |
| VDE 0842, Teil 332-1-2 (Rohleitung) | |
| IEC 60332-3-22 (Rohleitung) | |
| Ölbeständigkeit | gegen gelegentliche Spritzer (Rohleitung) |
| Farbcode | |
| IDC/FLK40 (1) | IDC/FLK14-1 (1) = schwarz |
| IDC/FLK14-1 (2) = braun | |
| IDC/FLK14-1 (3) = rot | |
| IDC/FLK14-1 (4) = orange | |
| IDC/FLK14-1 (5) = gelb | |
| IDC/FLK14-1 (6) = grün | |
| IDC/FLK14-1 (7) = blau | |
| IDC/FLK14-1 (8) = violett | |
| IDC/FLK14-1 (9) = grau | |
| IDC/FLK14-1 (10) = weiß | |
| IDC/FLK14-2 (1) = schwarz | |
| IDC/FLK14-2 (2) = braun | |
| IDC/FLK14-2 (3) = rot | |
| IDC/FLK14-2 (4) = orange | |
| IDC/FLK14-2 (5) = gelb | |
| IDC/FLK14-2 (6) = grün | |
| IDC/FLK14-2 (7) = blau | |
| IDC/FLK14-2 (8) = violett | |
| IDC/FLK14-2 (9) = grau | |
| IDC/FLK14-2 (10) = weiß | |
| IDC/FLK14-3 (1) = schwarz | |
| IDC/FLK14-3 (2) = braun | |
| IDC/FLK14-3 (3) = rot | |
| IDC/FLK14-3 (4) = orange | |
| IDC/FLK14-3 (5) = gelb | |
| IDC/FLK14-3 (6) = grün | |
| IDC/FLK14-3 (7) = blau | |
| IDC/FLK14-3 (8) = violett | |
| IDC/FLK14-3 (9) = grau | |
| IDC/FLK14-3 (10) = weiß | |
| IDC/FLK14-4 (1) = schwarz | |
| IDC/FLK14-4 (2) = braun | |
| IDC/FLK14-4 (3) = rot | |
| IDC/FLK14-4 (4) = orange | |
| IDC/FLK14-4 (5) = gelb | |
| IDC/FLK14-4 (6) = grün | |
| IDC/FLK14-4 (7) = blau | |
| IDC/FLK14-4 (8) = violett | |
| IDC/FLK14-4 (9) = grau | |
| IDC/FLK14-4 (10) = weiß | |
| Leiterquerschnitt AWG | (umgerechnet nach IEC) |
| Anschluss 1 | |
| Anschluss gemäß Norm | in Anlehnung an IEC 60603-13 |
| Anschlussart | IDC/FLK-Buchsenleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 40 |
| Steckzyklen | > 50 |
| Rastermaß | 2,54 mm |
| Anschluss 2 | |
| Anschluss gemäß Norm | in Anlehnung an IEC 60603-13 |
| Anschlussart | IDC/FLK-Buchsenleiste |
| Anzahl der Anschlüsse | 4 |
| Polzahl | 14 |
| Steckzyklen | > 50 |
| Rastermaß | 2,54 mm |
| Allgemein | Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden. |
| Merkmal | Wert |
|---|---|
| Funktion (EF000030) | SPS-sonstige Geräte |
| Länge (EF001438) | 1 m |
| Geeignet für Eingangskarte SPS (EF008271) | Ja |
| Geeignet für Ausgangskarte SPS (EF008272) | Ja |
| Geeignet für digitale Signale (EF008273) | Ja |
| Geeignet für analoge Signale (EF008274) | Nein |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | sonstige |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | sonstige |
| Polzahl (EF001391) | 40 |
