PHOENIX_CONTACTSchnittstelleCAB-DSUB25M/OE/22/TP/S/ 3M 2909607 PHOENIX CONTACT Kabel

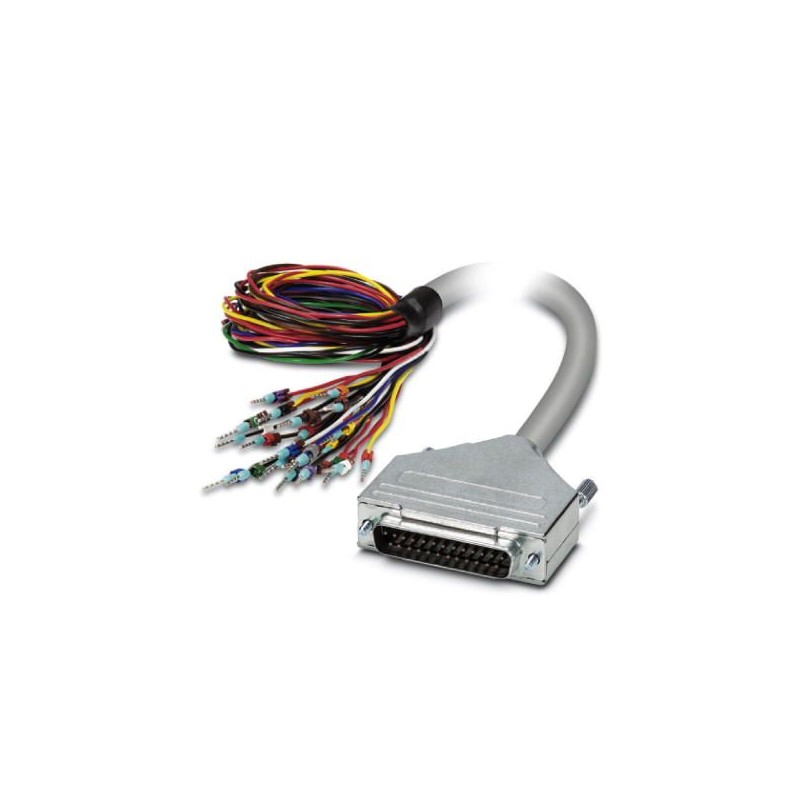

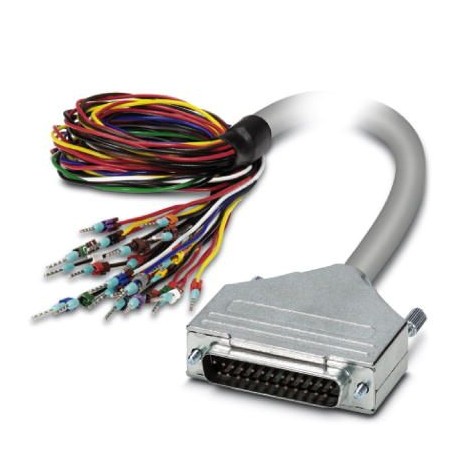

PHOENIX_CONTACT CAB-DSUB25M/OE/22/TP/S/ 3M 2909607 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CAB-DSUB25M/OE/22/TP/S/ 3M 2909607 PHOENIX CONTACT Kabel

Artikel-Nr.: CAB-DSUB25M/OE/22/TP/S/ 3M

Code: 2909607

Hersteller: PHOENIX_CONTACT

Beschreibung:

Kabel
Geschirmtes, konfektioniertes Rundkabel; Anschluss 1: Twisted Pair (25-polig) (Leiter sind beschriftet und mit Aderendhülsen versehen); Anschluss 2: D-SUB Stecker (1x 25-polig); Kabellänge: 3 m

Kategorien:

  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Key-Kommerzielle Daten

OrderkeyZwei Millionen neun hundert neun tausend sechs hundert sieben
Verpackungseinheit1 pc
Mindestbestellmenge10 pc
HinweisAuf Bestellung (vom Umtausch ausgeschlossen)
GTIN4055626682129
Gewicht pro Stück (exklusive Verpackung)0.000 g
Custom tariff numberFünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig
HerkunftslandUSA (United States)

Allgemeine

Nennspannung UN125 V AC
125 V DC
Max. Strombelastbarkeit pro Pfad1 A
Max. Leiter-Widerstand≤ 0.06 Ω/m
Länge der Kabel3 m
Einzelader, Querschnitt0.36 mm2
Einzelader, Querschnitt [AWG]Zwei und zwanzig
Außendurchmesser11.62 mm
Abschirmungja
Gesamt-Folienschirm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/transport)-20 °C ... 70 °C

Anschluss 1

Der name der VerbindungFeld-Ebene
Verbindungs-MethodeD-SUB-Stiftleiste
Anzahl der verbindungenEins
Anzahl der PositionenFünf und zwanzig

Anschluss 2

Der name der VerbindungController-Ebene
Verbindungs-MethodeTwisted-pair
Anzahl der PositionenFünf und zwanzig
HinweisDie Drähte werden markiert und ausgestattet mit Aderendhülsen.

Color code

Anschluss 1 = Stecker 2 (optional) = wire FarbeD-SUB25 (1) = schwarz
D-SUB25 (2) = rot
D-SUB25 (3) = schwarz
D-SUB25 (4) = weiß
D-SUB25 (5) = schwarz
D-SUB25 (6) = grün
D-SUB25 (7) = schwarz
D-SUB25 (8) = blau
D-SUB25 (9) = schwarz
D-SUB25 (10) = gelb
D-SUB25 (11) = schwarz
D-SUB25 (12) = Braun
D-SUB25 (13) = schwarz
D-SUB25 (14) = orange
D-SUB25 (15) = rot
D-SUB25 (16) = weiß
D-SUB25 (17) = rot
D-SUB25 (18) = grün
D-SUB25 (19) = rot
D-SUB25 (20) = blau
D-SUB25 (21) = rot
D-SUB25 (22) = gelb
D-SUB25 (23) = rot
D-SUB25 (24) = Braun
D-SUB25 (25) = rot

Klassifikationen

ETIM for 2909607 Industriesteuerungen SPS (EC000237)

MerkmalsnameFunktion (EF000030)
MerkmalswertSPS-sonstige Geräte
MerkmalsnameLänge (EF001438)
Merkmalswert3 m
MerkmalsnameGeeignet für Eingangskarte SPS (EF008271)
MerkmalswertNein
MerkmalsnameGeeignet für Ausgangskarte SPS (EF008272)
MerkmalswertNein
MerkmalsnameGeeignet für digitale Signale (EF008273)
MerkmalswertNein
MerkmalsnameGeeignet für analoge Signale (EF008274)
MerkmalswertNein
MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
Merkmalswertsonstige
MerkmalsnameAusführung elektrischer Anschluss, gehäuseseitig (EF005524)
Merkmalswertsonstige
MerkmalsnamePolzahl (EF001391)
Merkmalswert25
