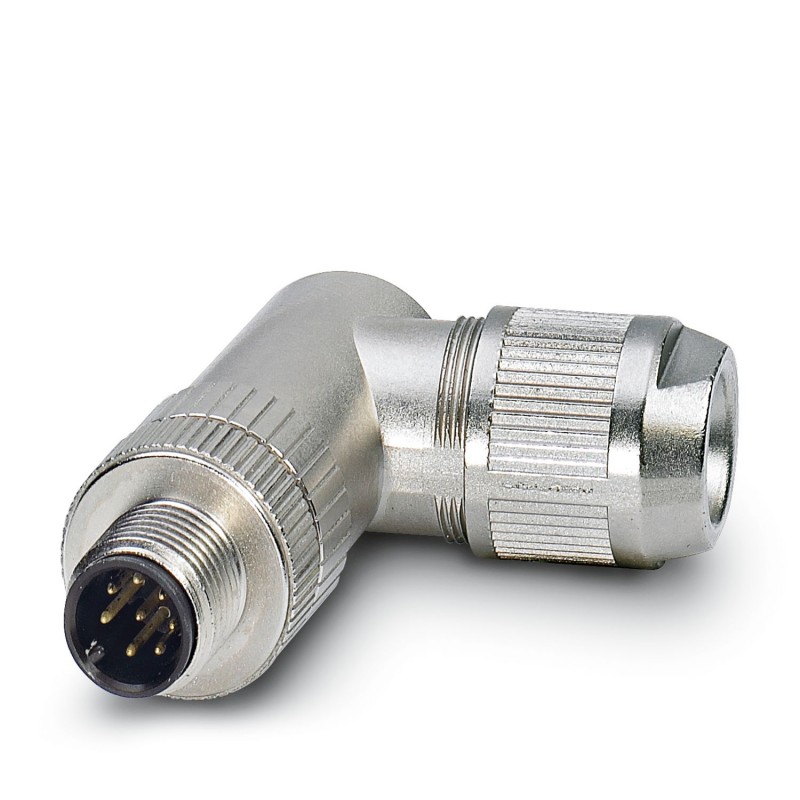

SACC-M12MR-8Q SH 1553653 PHOENIX CONTACT Bussystem-Steckverbinder
SACC-M12MR-8Q SH
1553653
PHOENIX_CONTACT
Bussystem-Steckverbinder
Datensteckverbinder, CAT5 Ethernet (1 GBit/s), 8-polig, geschirmt, M12 Winkelstecker, A-kodiert, Offset-Anschluss. Isolierung, Rändelmaterial: Messing, vernickelt, Kabelaußendurchmesser 4mm... 8 mm
Datensteckverbinder, Ethernet CAT5 (1 GBit/s), 8-polig, geschirmt, Stecker gewinkelt M12, Kodierung: A, Schneidklemmanschluss, Rändelmaterial: Messing, vernickelt, Leitungsaußendurchmesser 4 mm ... 8 mm
Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Montagehinweis | ACHTUNG:Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder. |
| Montagehinweis | Das Polbild ist im 45°-Raster zum Kabelabgang drehbar |
| Produkttyp | Rundsteckverbinder (kabelseitig) |
| Anwendung | Daten |
| Sensorart | Ethernet |
| Polzahl | 8 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kodierung | A |
| Kabelabgang | gewinkelt |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Maßzeichnung |  |
| Länge | 50 mm |
| Außenmaß | |
| Außendurchmesser | 4 mm ... 8 mm |
| Gehäuse | |
| Gehäusedurchmesser | 19 mm |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Dichtung | Neopren |
| Material Griffkörper | Zinkdruckguss, vernickelt |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA 6 |
| Material Verschraubung | Messing, vernickelt |
| Leiteranschluss | |
| Anschlussart | Schneidklemmanschluss |
| Anschlussquerschnitt | 0,14 mm² ... 0,34 mm² (starr) |
| 0,14 mm² ... 0,34 mm² (starr) | |
| Anschlussquerschnitt AWG | 26 ... 22 |
| Anzugsdrehmoment | 0,4 Nm (M12-Rändel) |
| 0,8 Nm (Steckereinsatz mit Tüllengehäuse) | |
| 3 Nm (Druckmutter mit Tüllengehäuse) | |
| Bemessungsstoßspannung | 0,8 kV |
| Durchgangswiderstand | ≤ 5 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 30 V AC |
| 30 V DC | |
| Nennstrom IN | 2 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Anschluss 1 | |
| Bauform Kopf | Stecker |
| Kabelabgang Kopf | gewinkelt |
| Gewindeart Kopf | M12 |
| Kodierung | A |
| Signalart/Kategorie | Ethernet CAT5 (in Anlehnung an IEC 11801), 1 GBit/s |
| Umgebungsbedingungen | |
| Schutzart | IP67 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Stecker/Buchse) |
| Umgebungstemperatur (Montage) | -5 °C ... 50 °C |
| M12 | |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | in Anlehnung an IEC 61076-2-101 |
| Merkmal | Wert |
|---|---|
| Kontaktausführung (EF001587) | sonstige |
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Anzahl der Steuerkontakte (EF012217) | 8 |
| Ausführung des Gehäuses (EF006980) | abgewinkelt |
| Bemessungsstrom In (EF008250) | 2 A |
| Umgebungstemperatur (EF002386) | -40 °C |
| Bemessungsspannung (EF000228) | 30 V |
| Überspannungskategorie (EF006785) | II |
| Verschmutzungsgrad (EF006786) | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.14 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Schneidklemmanschluss |
| Werkstoff der Kontaktbeschichtung (EF004020) | Nickel |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Beschichtung Gehäuse (EF001601) | sonstige |
| Werkstoff des Gewinderings (EF012304) | sonstige |
| Art der Verriegelung (EF000208) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Nein |
| Schutzart (IP), montiert (EF007466) | IP67 |
| Min. Anzahl der Steckzyklen (EF012212) | 100 |
| Geschirmt (EF000881) | Ja |
| Mit Statusanzeige (EF001602) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1553653-SACC-M12MR-8Q SH | 115 Kbytes |
|
