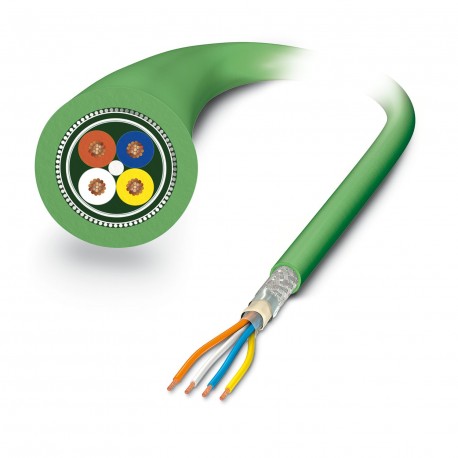

VS-OE-OE-93R-100,0 1416363 PHOENIX CONTACT Netzwerkkabel
Artikel-Nr.: VS-OE-OE-93R-100,0
Code: 1416363
Hersteller: PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Beschreibung:
Netzwerkkabel
Netzwerkkabel, PROFINET CAT5 (100 MBit/s), 4-polig halogenfrei, geschirmt, freies Kabelende, auf freies Kabelende, Kabellänge: 100 m, für Robotik
Datenkabel, PROFINET CAT5 (100 MBit/s), 4-polig, PUR halogenfrei, grün RAL 6018, geschirmt, freies Leitungsende, auf freies Leitungsende, Kabellänge: 100 m
Kategorien:
- Kabel/Leitungen unkonfektioniert > Daten- und Kommunikationskabel
- PHOENIX_CONTACT > Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
Technische Daten
Artikeleigenschaften
| Produkttyp | Datenkabel Meterware |
| Anwendung | Roboter und Schleppketten |
| Sensorart | PROFINET |
| Polzahl | 4 |
| Geschirmt | ja |
Elektrische Eigenschaften
| Übertragungsmedium | Kupfer |
Schnittstellen
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801:2002), 100 MBit/s |
Steckverbinder
| Anschluss 1 | |
| Ausführung | freies Leitungsende |
| Anschluss 2 | |
| Ausführung | freies Leitungsende |
Kabel / Leitung
| Leitungslänge | 100 m |
| PROFINET Roboter CAT5 [93R] | |
| Maßzeichnung |  |
| Leitungsgewicht | 55 kg/km |
| UL AWM Style | 20233 (80 °C / 300 V) |
| Polzahl | 4 |
| Geschirmt | ja |
| Leitungstyp | PROFINET Roboter CAT5 [93R] |
| Leiteraufbau | 1x4xAWG22/19, S/TQ |
| Signallaufzeit | 4,8 ns/m |
| Leiteraufbau Signalleitung | 19x 0,15 mm |
| AWG Signalleitung | 22 |
| Leitungsquerschnitt | 4x 0,34 mm² |
| Aderdurchmesser inklusive Isolierung | 1,5 mm |
| Leitungsaußendurchmesser | 6,50 mm ±0,2 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | grün RAL 6018 |
| Material Leiter | verzinnte Cu-Litze |
| Material Aderisolation | geschäumtes PE |
| Einzelader, Farbe | weiß, gelb, blau, orange |
| Wandstärke Außenmantel | ca. 1,00 mm |
| Gesamtverseilung | Sternvierer |
| Optische Schirmbedeckung | 85 % |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Schleifenwiderstand | ≤ 120,00 Ω/km |
| Wellenwiderstand | 100 Ω ±5 Ω (bei 100 MHz) |
| Nennspannung Kabel | 300 V |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000,00 V (50 Hz, 1 min.) |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Kleinster Biegeradius, fest verlegt | 33 mm |
| Dynamische Belastbarkeit (Torsion) | Torsion: ±180 °/m, Torsionszyklen: 1000000 |
| Schirmdämpfung | 2,9 dB (bei 1 MHz) |
| 5 dB (bei 4 MHz) | |
| 8,1 dB (bei 10 MHz) | |
| 10,4 dB (bei 16 MHz) | |
| 11,9 dB (bei 20 MHz) | |
| 15,5 dB (bei 31,25 MHz) | |
| 26,5 dB (bei 62,5 MHz) | |
| 41 dB (bei 100 MHz) | |
| Halogenfreiheit | nach IEC 60754-1 |
| Flammwidrigkeit | nach IEC 60332-1-2 |
| Ölbeständigkeit | nach DIN EN 60811-2-1 |
| Sonstige Beständigkeit | UV-beständig (nach UL 1581, Abschnitt 1200) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| -40 °C ... 80 °C | |
| Umgebungstemperatur (Verlegung) | -20 °C ... 60 °C |
ETIM for 1416363 Kabel/Leitungen unkonfektioniert (EC003249)
Merkmalsname
Merkmalswert
MerkmalsnameLeiter-Oberfläche (EF010804)
Merkmalswertsonstige
MerkmalsnameLeiterdurchmesser (EF001621)
Merkmalswert1.5 mm
MerkmalsnameLeiternennquerschnitt (EF000060)
Merkmalswert0.34 mm²
MerkmalsnameLeiter-Klasse (EF001632)
MerkmalswertKl.6 = feinstdrähtig
MerkmalsnameAder-Zahl (EF001792)
Merkmalswert4
MerkmalsnameWerkstoff der Aderisolation (EF000061)
Merkmalswertsonstige
MerkmalsnameSpezifizierung Aderisolation (EF011805)
Merkmalswertsonstige
MerkmalsnameAder-Kennzeichnung (EF000067)
Merkmalswertsonstige
MerkmalsnameSchirm über Verseilelement (EF001623)
MerkmalswertGeflecht
MerkmalsnameKabel längswasserdicht (EF011011)
MerkmalswertNein
MerkmalsnameKabel querwasserdicht (EF011012)
MerkmalswertNein
MerkmalsnameGeeignet zur Verlegung im Erdreich (EF003689)
MerkmalswertNein
MerkmalsnameSchutzmantel (EF001691)
Merkmalswertohne
MerkmalsnameMantelmaterial (EF001625)
Merkmalswertsonstige
MerkmalsnameSpezifizierung Mantelmaterial (EF011806)
Merkmalswertsonstige
MerkmalsnameMantel-Farbe (EF001618)
Merkmalswertsonstige
MerkmalsnameRaucharm nach EN IEC 61034-2 (EF003799)
MerkmalswertNein
MerkmalsnameÖlbeständig nach EN IEC 60811-404 (EF009770)
MerkmalswertNein
MerkmalsnameAußendurchmesser ca. (EF003921)
Merkmalswert6.5 mm
MerkmalsnameMin. zulässiger Biegeradius, stationärer Einsatz/fest verlegt (EF011803)
Merkmalswert33 mm
MerkmalsnameZul. Kabelaußentemperatur bei Montage/Handling (EF001685)
Merkmalswert-40 °C
MerkmalsnameZul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686)
Merkmalswert-40 °C
MerkmalsnameKategorie (EF001619)
Merkmalswertsonstige
