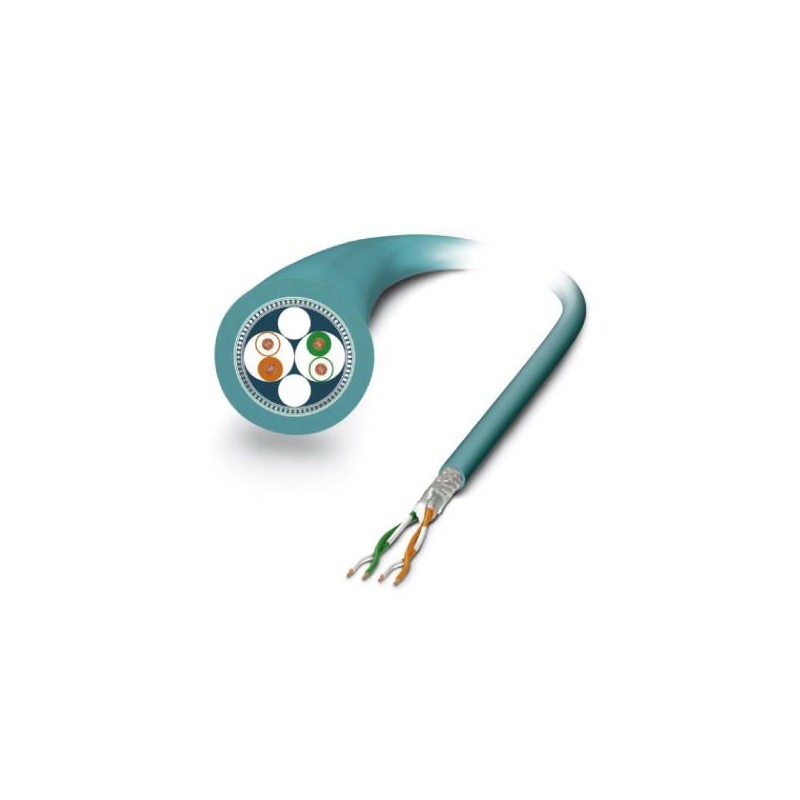

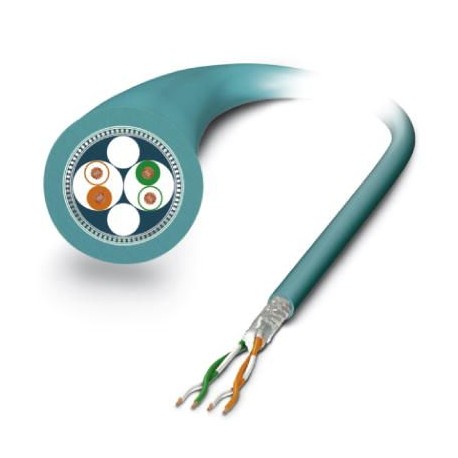

VS-OE-OE-93E-100,0 1416295 PHOENIX CONTACT Netzwerkkabel
VS-OE-OE-93E-100,0
1416295
PHOENIX_CONTACT
Netzwerkkabel
Netzwerkkabel, CAT5 Ethernet (100 MBit/s), 4-polig halogenfrei, geschirmt, freies Kabelende, auf freies Kabelende, Kabellänge: 100 m
Kabel/Leitungen unkonfektioniert > Daten- und Kommunikationskabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1416295 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Katalogseite | Seite 397 (C-2-2017) |
| GTIN | 4046356475891 |
| Gewicht pro Stück (exklusive Verpackung) | 4.549,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 4.549,000 g |
| Zolltarifnummer | 85444995 |
| Herkunftsland | DE (Deutschland) |
Allgemeine Daten
| Bemessungsspannung | 48 V AC |
|---|---|
| 60 V DC | |
| Polzahl | 4 |
| Signalart/Kategorie | Ethernet CAT5 (IEC 11801:2002), 100 MBit/s |
Leitung
| Kabeltyp | PUR ETHERNET 2x2 FLEX |
|---|---|
| Kabeltyp (Kurzzeichen) | 93E |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Signalart/Kategorie | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Kabelaufbau | 2x2xAWG26/7; SF/UTP |
| Leiterquerschnitt | 2x 2x 0,14 mm² |
| AWG Signalleitung | 26 |
| Leiteraufbau Signalleitung | 7x 0,16 mm |
| Aderdurchmesser inkl. Isolierung | 0,98 mm |
| Aderfarben | weiß/orange-orange, weiß/grün-grün |
| Paarverseilung | 2 Adern zum Paar |
| Gesamtverseilung | 2 Paare mit 2 Füllern zur Seele |
| Schirmung | Alu-kaschierte Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 70 % |
| Außenmantel, Farbe | wasserblau RAL 5021 |
| Wandstärke Außenmantel | 1,2 mm |
| Kabelaußendurchmesser D | 6,4 mm ±0,2 mm |
| Mindestbiegeradius, fest verlegt | 4 x D |
| Mindestbiegeradius, flexibel verlegt | 8 x D |
| Zugfestigkeit GRP | ≤ 80 N |
| Kabelgewicht | 42 kg/km |
| Außenmantel, Material | PUR |
| Material Aderisolation | geschäumtes PE |
| Material Leiter | blanke Cu-Litze |
| Normen/Bestimmungen | Elektrische Anforderungen EN 50288-2-2 |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Schleifenwiderstand | ≤ 290,00 Ω/km |
| Leitungs-Kapazität | ca. 45 nF/km (bei 1 kHz) |
| Wellenwiderstand | 100 Ω ±5 Ω (bei 100 MHz) |
| Nahnebensprechdämpfung (NEXT) | 65,3 dB (bei 1 MHz) |
| 56,3 dB (bei 4 MHz) | |
| 50,3 dB (bei 10 MHz) | |
| 47,2 dB (bei 16 MHz) | |
| 45,8 dB (bei 20 MHz) | |
| 42,9 dB (bei 31,25 MHz) | |
| 38,4 dB (bei 62,5 MHz) | |
| 35,3 dB (bei 100 MHz) | |
| Leistungssummierte Nahnebensprechdämpfung (PSNEXT) | 62,3 dB (bei 1 MHz) |
| 53,3 dB (bei 4 MHz) | |
| 47,3 dB (bei 10 MHz) | |
| 44,2 dB (bei 16 MHz) | |
| 42,8 dB (bei 20 MHz) | |
| 39,9 dB (bei 31,25 MHz) | |
| 35,4 dB (bei 62,5 MHz) | |
| 32,3 dB (bei 100 MHz) | |
| Dämpfung | 3,2 dB (bei 1 MHz) |
| 6 dB (bei 4 MHz) | |
| 9,5 dB (bei 10 MHz) | |
| 12,1 dB (bei 16 MHz) | |
| 13,6 dB (bei 20 MHz) | |
| 17,1 dB (bei 31,25 MHz) | |
| 24,8 dB (bei 62,5 MHz) | |
| 32 dB (bei 100 MHz) | |
| Rückflussdämpfung (RL) | 23 dB (bei 4 MHz) |
| 24,1 dB (bei 8 MHz) | |
| 25 dB (bei 10 MHz) | |
| 25 dB (bei 16 MHz) | |
| 25 dB (bei 20 MHz) | |
| 23,6 dB (bei 31,25 MHz) | |
| 21,5 dB (bei 62,5 MHz) | |
| 20,1 dB (bei 100 MHz) | |
| Signallaufzeit | 5,3 ns/m |
| Kopplungswiderstand | ≤ 100,00 mΩ/m (bei 10 MHz) |
| Nennspannung Leitung | ≤ 100 V (Spitzenwert, nicht für Starkstromzwecke) |
| Prüfspannung Ader/Ader | 700 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 700 V (50 Hz, 1 min.) |
| Strombelastbarkeit Leitung | 2 A (nach DIN VDE 0891-1) |
| Flammwidrigkeit | nach IEC 60332-1-2 |
| nach UL VW1 | |
| Halogenfreiheit | nach IEC 60754-1 |
| Ölbeständigkeit | nach EN 60811-2-1 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -20 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungstemperatur (Verlegung) | -20 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 80 °C |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027060307eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027061801
| Merkmal | Wert |
|---|---|
| Leiter-Oberfläche (EF010804) | sonstige |
| Leiterdurchmesser (EF001621) | 0.98 mm |
| Leiternennquerschnitt (EF000060) | 0.14 mm² |
| Leiter-Klasse (EF001632) | Kl.2 = mehrdrähtig |
| Ader-Zahl (EF001792) | 4 |
| Werkstoff der Aderisolation (EF000061) | sonstige |
| Spezifizierung Aderisolation (EF011805) | sonstige |
| Ader-Kennzeichnung (EF000067) | sonstige |
| Schirm über Verseilelement (EF001623) | Folie + Geflecht |
| Verseilung (EF003802) | sonstige |
| Kabel längswasserdicht (EF011011) | Nein |
| Kabel querwasserdicht (EF011012) | Nein |
| Geeignet zur Verlegung im Erdreich (EF003689) | Nein |
| Schutzmantel (EF001691) | ohne |
| Mantelmaterial (EF001625) | sonstige |
| Spezifizierung Mantelmaterial (EF011806) | sonstige |
| Mantel-Farbe (EF001618) | sonstige |
| Raucharm nach EN IEC 61034-2 (EF003799) | Nein |
| Ölbeständig nach EN IEC 60811-404 (EF009770) | Nein |
| Außendurchmesser ca. (EF003921) | 6.4 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung (EF011802) | 52 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt (EF011803) | 26 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -20 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Kategorie (EF001619) | sonstige |
