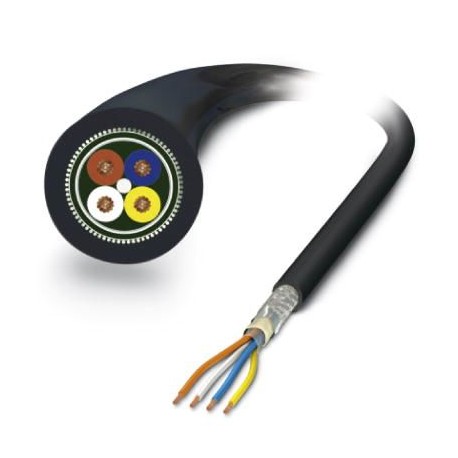

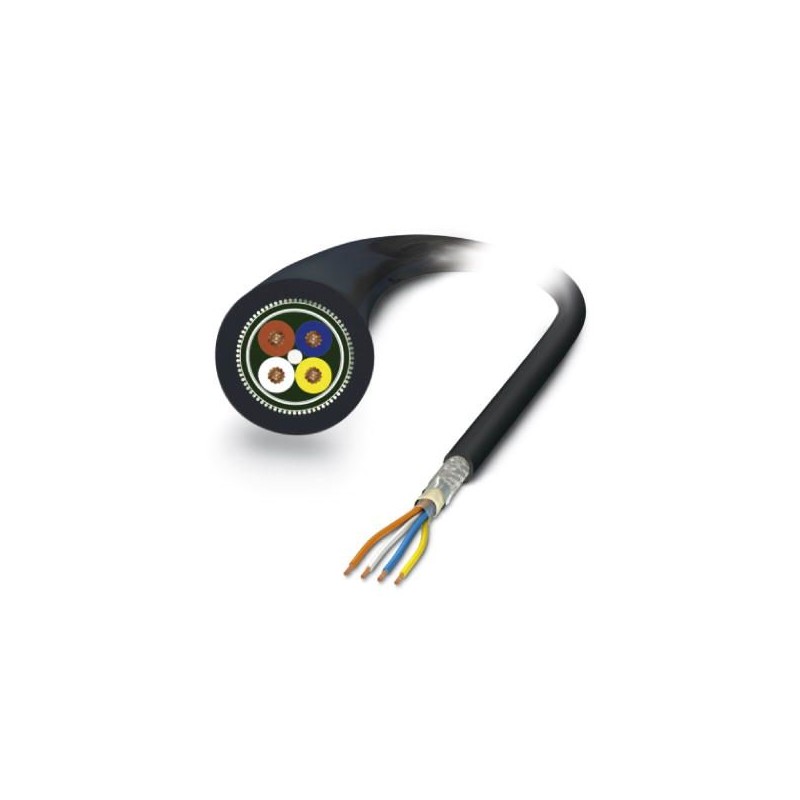

VS-OE-OE-936-100,0 1416570 PHOENIX CONTACT Сетевой кабель
Artikel-Nr.: VS-OE-OE-936-100,0
Code: 1416570
Hersteller: PHOENIX_CONTACT
Artikel auf Anfrage, das gebe keine Rückkehr.
Beschreibung:
Сетевой кабель
Netzwerkkabel, PROFINET CAT5 (100 MBit/s), 4-polig halogenfrei, geschirmt, freies Kabelende, auf freies Kabelende, Kabellänge: 100 m, Für Bahnanwendungen
Kategorien:
- Kabel/Leitungen unkonfektioniert > Daten- und Kommunikationskabel
- PHOENIX_CONTACT > Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
Kaufmännische Daten
| Bestellschlüssel | 1416570 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 240 (PC-2009) |
| GTIN | 4046356479264 |
| Gewicht pro Stück (exklusive Verpackung) | 7.527,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 7.527,000 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Leitung
| Kabeltyp | PROFINET Bahnanwendungen |
|---|---|
| Kabeltyp (Kurzzeichen) | 936 |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Kabelaufbau | 1x4xAWG22/7; SF/TQ |
| Leiterquerschnitt | 4x 0,34 mm² |
| AWG Signalleitung | 22 |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| Aderdurchmesser inkl. Isolierung | 1,95 mm |
| Aderfarben | weiß-blau, orange-gelb |
| Gesamtverseilung | Sternvierer |
| Schirmung | Kunststoffkaschierte Alu-Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 100 % |
| Außenmantel, Farbe | schwarz RAL 9005 |
| Wandstärke Außenmantel | ≥ 0,8 mm |
| Kabelaußendurchmesser D | 7,25 mm ±0,3 mm |
| Mindestbiegeradius, fest verlegt | 6 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kabelgewicht | 81 g/m |
| Außenmantel, Material | PE-X |
| Material Aderisolation | PE-X |
| Material Leiter | versilberte Cu-Litze |
| Leiterwiderstand | ≤ 54,4 Ω/km |
| Betriebskapazität | ≤ 65 pF (Ader-Ader) |
| ≤ 100 pF (Ader-Schirm) | |
| Wellenwiderstand | 100 Ω ±5 Ω (f = 100 MHz) |
| Nahnebensprechdämpfung (NEXT) | 80 dB (bei 1 MHz) |
| 76 dB (bei 4 MHz) | |
| 67 dB (bei 10 MHz) | |
| 60 dB (bei 31,5 MHz) | |
| 56 dB (bei 62,5 MHz) | |
| 53 dB (bei 100 MHz) | |
| Fernnebensprechdämpfung (FEXT) | 80 dB (bei 1 MHz) |
| 70 dB (bei 4 MHz) | |
| 65 dB (bei 10 MHz) | |
| 58 dB (bei 31,5 MHz) | |
| 59 dB (bei 62,5 MHz) | |
| 67 dB (bei 100 MHz) | |
| Dämpfung | 2 dB (bei 1 MHz) |
| 4 dB (bei 4 MHz) | |
| 6,5 dB (bei 10 MHz) | |
| 10,5 dB (bei 31,5 MHz) | |
| 14 dB (bei 62,5 MHz) | |
| 18 dB (bei 100 MHz) | |
| Rückflussdämpfung (RL) | 35 dB (bei 4 MHz) |
| 35 dB (bei 10 MHz) | |
| 35 dB (bei 31,5 MHz) | |
| 33 dB (bei 62,5 MHz) | |
| 33 dB (bei 100 MHz) | |
| Signalgeschwindigkeit | 66 c |
| Schirmdämpfung | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Kopplungswiderstand | 200,00 mΩ/m (f ≤ 30 MHz) |
| Nennspannung Leitung | 300 V AC |
| Prüfspannung Leitung | 2000 V AC (50 Hz, 5 Minuten) |
| Brandschutz in Schienenfahrzeugen | BS 6853 (Kategorie Ia, Ib, II) |
| GM/RT 2130 (Kategorie Ia, Ib, II) | |
| EN 45545 (Gefahrenniveau HL1 - HL3) | |
| DIN 5510 (Brandschutzstufe 1, 2, 3, 4) | |
| NF F16-101 (Kategorie A1, A2, B) | |
| NF F16-101 (Klasse C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Gefahrenniveau LR1 - LR4) | |
| Flammwidrigkeit | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| nach ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Halogenfreiheit | nach EN 50267-2-1 |
| Ölbeständigkeit | nach IRM 902, 72 h bei 100 °C |
| Sonstige Beständigkeit | beständig gegen Kraftstoffe nach IRM 903, 168 h bei 70 °C |
| Rauchgasdichte | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Brandgaskorrosivität | EN 50267-2-2 |
| Brandgastoxizität | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Umgebungstemperatur (Betrieb) | -50 °C ... 90 °C (Kabel, feste Verlegung) |
| -40 °C ... 90 °C (Kabel, bewegliche Verlegung) |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027060307eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027061801
ETIM for 1416570 Kabel/Leitungen unkonfektioniert (EC003249)
Merkmalsname
Merkmalswert
MerkmalsnameLeiter-Oberfläche (EF010804)
Merkmalswertsonstige
MerkmalsnameLeiterdurchmesser (EF001621)
Merkmalswert1.95 mm
MerkmalsnameLeiternennquerschnitt (EF000060)
Merkmalswert0.34 mm²
MerkmalsnameLeiter-Klasse (EF001632)
MerkmalswertKl.2 = mehrdrähtig
MerkmalsnameAder-Zahl (EF001792)
Merkmalswert4
MerkmalsnameAder-Kennzeichnung (EF000067)
Merkmalswertsonstige
MerkmalsnameSchirm über Verseilelement (EF001623)
MerkmalswertFolie + Geflecht
MerkmalsnameKabel längswasserdicht (EF011011)
MerkmalswertNein
MerkmalsnameKabel querwasserdicht (EF011012)
MerkmalswertNein
MerkmalsnameGeeignet zur Verlegung im Erdreich (EF003689)
MerkmalswertNein
MerkmalsnameSchutzmantel (EF001691)
Merkmalswertohne
MerkmalsnameMantelmaterial (EF001625)
Merkmalswertsonstige
MerkmalsnameSpezifizierung Mantelmaterial (EF011806)
Merkmalswertsonstige
MerkmalsnameMantel-Farbe (EF001618)
Merkmalswertsonstige
MerkmalsnameRaucharm nach EN IEC 61034-2 (EF003799)
MerkmalswertNein
MerkmalsnameÖlbeständig nach EN IEC 60811-404 (EF009770)
MerkmalswertNein
MerkmalsnameAußendurchmesser ca. (EF003921)
Merkmalswert7.25 mm
MerkmalsnameMin. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung (EF011802)
Merkmalswert73 mm
MerkmalsnameMin. zulässiger Biegeradius, stationärer Einsatz/fest verlegt (EF011803)
Merkmalswert44 mm
MerkmalsnameZul. Kabelaußentemperatur bei Montage/Handling (EF001685)
Merkmalswert-40 °C
MerkmalsnameZul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686)
Merkmalswert-50 °C
MerkmalsnameKategorie (EF001619)
Merkmalswertsonstige
