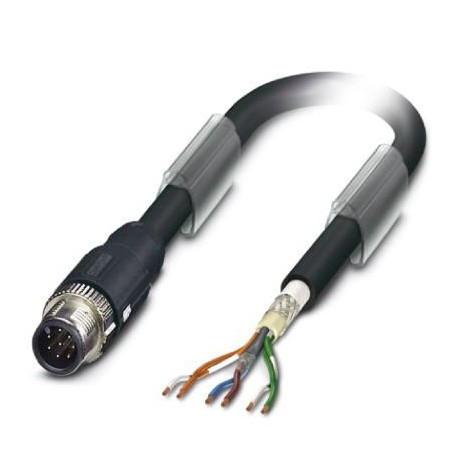

SAC-6P-MS/15,0-970 SCO 1428526 PHOENIX CONTACT Bussystem-Kabel
Artikel-Nr.: SAC-6P-MS/15,0-970 SCO
Code: 1428526
Hersteller: PHOENIX_CONTACT
Beschreibung:
Bussystem-Kabel
Bussystemleitung, VARAN (100 MBit/s), 6-polig, geschirmt, M12 gerader Stecker, Codierung: A SPEEDCON, auf freies Kabelende, Kabellänge: 15 m
Kategorien:
- Kabel/Leitungen unkonfektioniert > Datenkabel
- PHOENIX_CONTACT > Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
- Mehr Infos
- Bewertungen
* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.
Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.
ZULETZT ANGESEHEN
MEHR INFOS
Kaufmännische Daten
| Bestellschlüssel | 1428526 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 324 (PC-2011) |
| GTIN | 4046356322805 |
| Gewicht pro Stück (exklusive Verpackung) | 1.220,200 g |
| Gewicht pro Stück (inklusive Verpackung) | 1.220,200 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Allgemein
| Bemessungsstrom bei 40 °C | 2 A |
|---|---|
| Bemessungsspannung | 30 V AC |
| 30 V DC | |
| Polzahl | 6 |
| Farbe Griffbereich | schwarz |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Signalart/Kategorie | VARAN, 100 MBit/s |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Anzugsdrehmoment | 0,4 Nm (M12-Steckverbinder) |
Material
| Brennbarkeitsklasse nach UL 94 | HB |
|---|---|
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Zinkdruckguss, vernickelt |
Anschlussbelegung
| Kontakt | Farbe (Signalbezeichnung) | Kontakt (optional) | 1 (Stecker) |
|---|---|
| 4 (Stecker) | |
| 6 (Stecker) | BU (Power) | |
| 7 (Stecker) | BN (Power) | |
| 5 (Stecker) | GN/WH (RD+) | |
| 8 (Stecker) | GN (RD-) | |
| 2 (Stecker) | OG/WH (TD+) | |
| 3 (Stecker) | OG (TD-) |
Leitung
| Kabeltyp | VARAN |
|---|---|
| Kabeltyp (Kurzzeichen) | 970 |
| Kabelkurzzeichen | Li9YD12Y |
| Kabelaufbau | 1x2xAWG22/19 + 1x4xAWG24/19 |
| Leiterquerschnitt | 4x 0,25 mm² (Signalleitung) |
| 2x 0,38 mm² (Spannungsversorgung) | |
| AWG Signalleitung | 24 |
| AWG Spannungsversorgung | 22 |
| Leiteraufbau Signalleitung | 19x 0,13 mm |
| Leiteraufbau Spannungsversorgung | 19x 0,16 mm |
| Aderdurchmesser inkl. Isolierung | 1,35 mm (Signalleitung) |
| 1,5 mm (Spannungsversorgung) | |
| Aderfarben | braun, blau, weiß/orange, weiß/grün, grün, orange |
| Art der Paarschirmung | Geflecht aus verzinnten Kupferdrähten, 95 % Bedeckung |
| Gesamtverseilung | 1 Sternvierer und 2 Adern mit 2 Füllern |
| Schirmung | Geflecht aus verzinnten Kupferdrähten, Bedeckung ca. 85 % |
| Außenmantel, Farbe | schwarz RAL 9005 |
| Kabelaußendurchmesser D | 7,8 mm ±0,2 mm |
| Kleinster Biegeradius, fest verlegt | ≥ 93 mm |
| Kleinster Biegeradius, beweglich verlegt | ≥ 93 mm |
| Anzahl der Biegezyklen | 3000000 |
| Biegeradius | 93 mm |
| Verfahrweg | 2 m |
| Verfahrgeschwindigkeit | 1 m/s |
| Beschleunigung | 2 m/s² |
| Kabelgewicht | 81 kg/km |
| Außenmantel, Material | SANTOPRENE halogenfrei |
| Material Innenmantel | TPE |
| Material Füller | Garn |
| Material Aderisolation | PP |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | 5 GΩ*km (Datenleitung) |
| Leiterwiderstand | 77 Ω/m (Datenleitung) |
| Übertragungseigenschaften (Kategorie) | CAT5 (IEC 11801:2002) |
| Betriebskapazität | 50 nF (Datenleitung) |
| Wellenwiderstand | 100 Ω ±15 % |
| Nennspannung Leitung | 125 V (Datenleitung) |
| 48 V (Spannungsversorgung) | |
| Prüfspannung Leitung | 2000 V (Spannungsversorgung) |
| max. 700 V AC (Datenleitung) | |
| Halogenfreiheit | nach DIN EN 50267-2-1 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 80 °C (Kabel) |
Klassifikationen
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
