Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

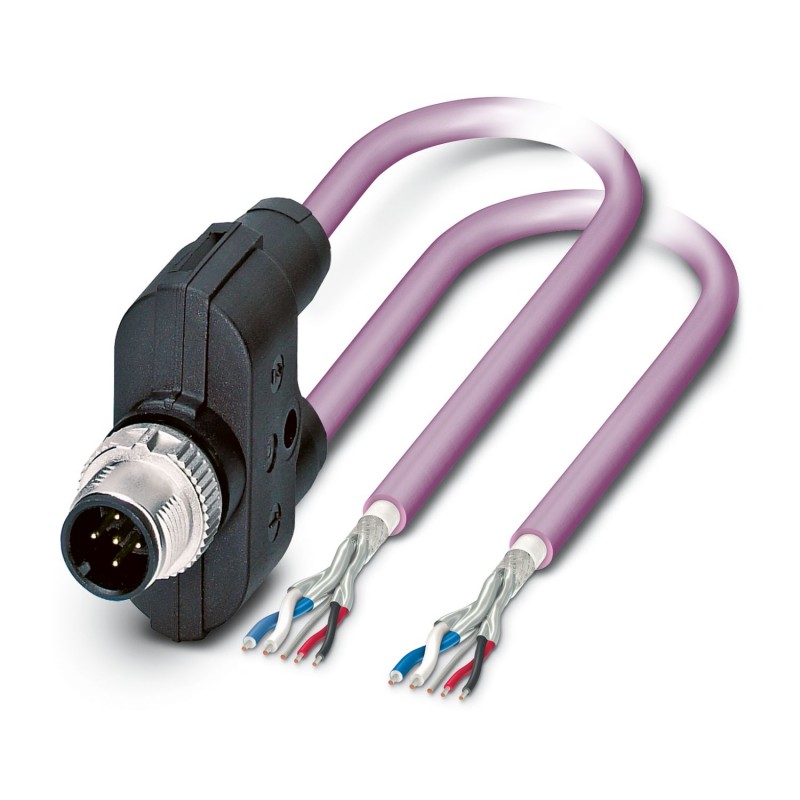

SAC-5PY-M/2X 5,0-920 1436097 PHOENIX CONTACT Bussystem-Kabel
Artikel-Nr.: SAC-5PY-M/2X 5,0-920
Code: 1436097
Hersteller: PHOENIX_CONTACT
Beschreibung:
Bussystem-Kabel
Bussystemleitung, CANopen®, DeviceNet™, 5-polig halogenfrei, geschirmt, gerader M12-Stecker, Codierung: A SPEEDCON, auf freies Kabelende und freies Kabelende, Kabellänge: 5 m, ungeschirmter Steckverbinder, Das Display wird oberhalb von Pin 1 platziert
Bussystem-Kabel, CANopen®, DeviceNet™, 5-polig, PUR halogenfrei, violett RAL 4001, geschirmt, Stecker gerade M12 SPEEDCON, Kodierung: A, auf freies Leitungsende und freies Leitungsende, Kabellänge: 5 m, Steckverbinder ungeschirmt, Schirm auf Pin 1 aufgelegt
Kategorien:
- Sensoren > Konfektioniertes Sensor-Aktor-Kabel
- PHOENIX_CONTACT > Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
- Mehr Infos
- ETIM
- Bewertungen
MEHR INFOS
Technische Daten
Artikeleigenschaften
| Produkttyp | Datenkabel konfektioniert |
| Anwendung | Standard |
| Sensorart | CANopen® |
| Polzahl | 5 |
| Geschirmt | nein |
| Kodierung | A |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
Schnittstellen
| Bussystem | CANopen®/DeviceNet™ |
| Signalart/Kategorie | CANopen® |
| DeviceNet™ |
Signalisierung
| Statusanzeige | nein |
| Statusanzeige vorhanden | Nein |
Elektrische Eigenschaften
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Übertragungsmedium | Kupfer |
Materialangaben
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Verschraubung | Zinkdruckguss, vernickelt |
Maße
| Maßzeichnung |  |
| Mittenabstand | 21 mm |
Anschlussdaten
| Anschlussbelegung | |
| Kontakt Farbe (Signalbezeichnung) Kontakt (optional) | 1 (Verteiler) SR (Schirm) |
| 2 (Verteiler) RD (V+) | |
| 3 (Verteiler) BK (V-) | |
| 4 (Verteiler) WH (CAN_H) | |
| 5 (Verteiler) BU (CAN_L) | |
Steckverbinder
| Anschluss 1 | |
| Bauform | Stecker gerade M12 SPEEDCON |
| Polzahl | 5 |
| Verriegelungsart | SPEEDCON |
| Kodierungsart | A (Standard) |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
| Anschluss 2 | |
| Bauform | freies Leitungsende |
| Anschluss 3 | |
| Bauform | freies Leitungsende |
Kabel / Leitung
| Leitungslänge | 5 m |
| CANopen®/DeviceNet™, PUR, violett [920] | |
| Maßzeichnung |  |
| Leitungsgewicht | 90 kg/km |
| UL AWM Style | 21198 (80 °C / 300 V) |
| Polzahl | 4 |
| Geschirmt | ja |
| Leitungstyp | CANopen®/DeviceNet™, PUR, violett [920] |
| Leiteraufbau | 2xAWG24/19+2xAWG22/19 |
| Leiteraufbau Signalleitung | 19x 0,13 mm |
| AWG Signalleitung | 24 |
| Leitungsquerschnitt | 2x 0,25 mm² (Datenleitung) |
| 2x 0,34 mm² (Spannungsversorgung) | |
| 1x 0,34 mm² (Beilauflitze) | |
| Aderdurchmesser inklusive Isolierung | 1,95 mm ±0,05 mm (Datenleitung) |
| 1,4 mm ±0,05 mm (Spannungsversorgung) | |
| Leitungsaußendurchmesser | 6,70 mm ±0,3 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | violett RAL 4001 |
| Material Leiter | verzinnte Cu-Litze |
| Material Aderisolation | geschäumtes PE (Datenleitung) |
| PE (Spannungsversorgung) | |
| Einzelader, Farbe | rot-schwarz, blau-weiß |
| Paarverseilung | 2 Adern zum Paar |
| Art der Paarschirmung | Kunststoffkaschierte Alu-Folie, Alu-Seite außen |
| Gesamtverseilung | 2 Paare um eine Beilauflitze in der Mitte zur Seele |
| Optische Schirmbedeckung | 80 % |
| Isolationswiderstand | ≥ 5 GΩ*km (Datenleitung) |
| ≥ 5 GΩ*km (Spannungsversorgung) | |
| Schleifenwiderstand | ≤ 181,80 Ω/km (Datenleitung) |
| ≤ 114,80 Ω/km (Spannungsversorgung) | |
| Wellenwiderstand | 120 Ω ±10 % (bei 1 MHz) |
| Leitungs-Kapazität | nom. 40 nF/km (Datenleitung) |
| Nennspannung Kabel | ≤ 300 V (Spitzenwert, nicht für Starkstromzwecke) |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000,00 V (50 Hz, 1 min.) |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kleinster Biegeradius, fest verlegt | 34 mm |
| Kleinster Biegeradius, beweglich verlegt | 67 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 5000000, Biegeradius: 70 mm, Biegeradius: 10 x D, Verfahrweg: 4,5 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 3 m/s², Umgebungstemperatur: -20 °C ... 60 °C |
| Schirmdämpfung | ≤ 22,9 dB/km (bei 1 MHz) |
| ≤ 16,4 dB/km (bei 500 kHz) | |
| ≤ 9,5 dB/km (bei 125 kHz) | |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach IEC 60754-1 | |
| Flammwidrigkeit | IEC 60332-1-2 |
| nach ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Sonstige Beständigkeit | adhäsionsarm |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -30 °C ... 70 °C (Kabel, bewegliche Verlegung) | |
| -20 °C ... 60 °C (bei Installation) | |
| -20 °C ... 60 °C (Kabel, Schleppketteneinsatz) | |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
Normen und Bestimmungen
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
ETIM for 1436097 Sensoren (EC001855)
Merkmalsname
Merkmalswert
MerkmalsnamePolzahl (EF001391)
Merkmalswert5
MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
Merkmalswertsonstige
MerkmalsnameAnordnung der Kabelzuführung, feldseitig (EF005928)
Merkmalswertsonstige
MerkmalsnameAusführung elektrischer Anschluss, gehäuseseitig (EF005524)
MerkmalswertM12
MerkmalsnameArt des Steckkontaktes, gehäuseseitig (EF008386)
MerkmalswertMale (Stecker)
MerkmalsnameAnordnung der Kabelzuführung, gehäuseseitig (EF005927)
Merkmalswertgerade
MerkmalsnameKabellänge (EF000536)
Merkmalswert5 m
MerkmalsnameWerkstoff des Kabelmantels (EF004136)
Merkmalswertsonstige
MerkmalsnameHalogenfrei (EF000025)
MerkmalswertJa
MerkmalsnameFarbe des Kabelmantels (EF008249)
Merkmalswertsonstige
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertNein
MerkmalsnameGeschirmt (EF000881)
MerkmalswertNein
MerkmalsnameStrahlenvernetzt (EF004115)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontaktgrundkörpers (EF008248)
Merkmalswertsonstige
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertsonstige
MerkmalsnameZul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686)
Merkmalswert-40 °C
MerkmalsnameZul. Kabelaußentemperatur bei Montage/Handling (EF001685)
Merkmalswert-30 °C
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert4 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert48 V
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP65
