PHOENIX_CONTACTSensorkabel und AktorenSAC-5P-MSB/ 2,0-900 SCO 1517877 PHOENIX CONTACT Bussystem-Kabel

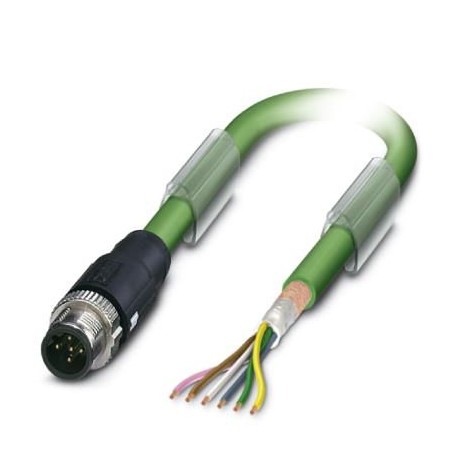

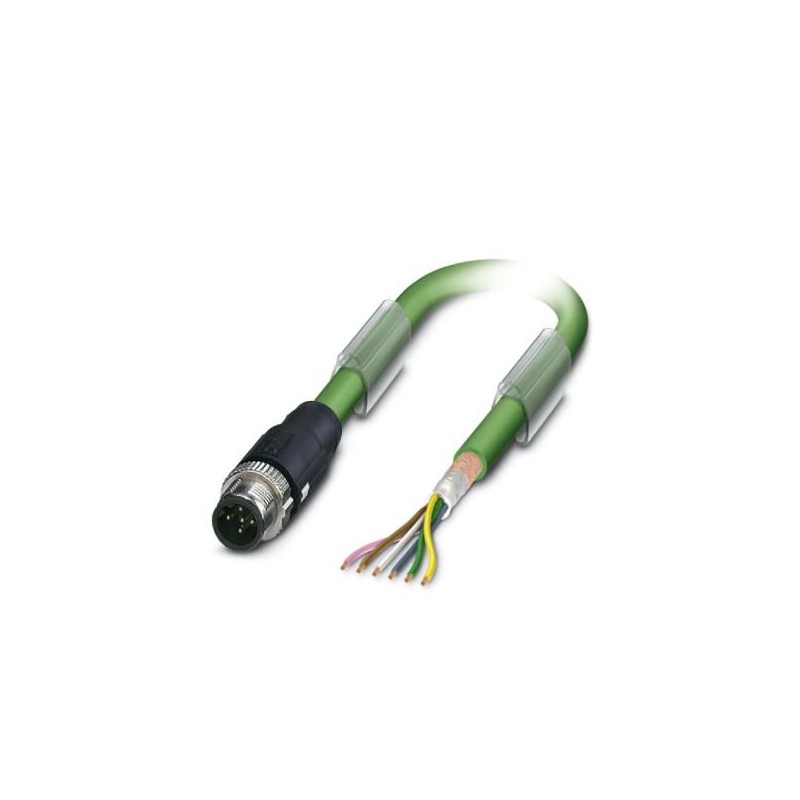

PHOENIX_CONTACT SAC-5P-MSB/ 2,0-900 SCO 1517877 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SAC-5P-MSB/ 2,0-900 SCO 1517877 PHOENIX CONTACT Bussystem-Kabel

Artikel-Nr.: SAC-5P-MSB/ 2,0-900 SCO

Code: 1517877

Hersteller: PHOENIX_CONTACT

Beschreibung:

Bussystem-Kabel
Bussystemleitung, INTERBUS (16 MBit/s), 5-polig halogenfrei, geschirmt, gerader M12-Stecker, Kodierung: B SPEEDCON, freies Kabelende, Kabellänge: 2 m

Kategorien:

  • Sensoren > Konfektioniertes Sensor-Aktor-Kabel
  • PHOENIX_CONTACT > Sensorkabel und Aktoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 31,89 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1517877
Verpackungseinheit1 STK
VerkaufsschlüsselC1 - Sensor-Aktor-Kabel
KatalogseiteSeite 428 (C-2-2017)
GTIN4017918967994
Gewicht pro Stück (exklusive Verpackung)166,500 g
Gewicht pro Stück (inklusive Verpackung)166,500 g
Zolltarifnummer85444290
HerkunftslandPL (Polen)

Maße

Kabellänge2 m
Abmantellänge des freien Leitungsendes50 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 90 °C (Stecker/Buchse)
SchutzartIP65
IP67

Allgemein

Bemessungsstrom bei 40 °C4 A
Bemessungsspannung48 V AC
60 V DC
Polzahl5
Isolationswiderstand≥ 100 MΩ
KodierungB - invers
Signalart/KategorieINTERBUS, 16 MBit/s
StatusanzeigeNein
ÜberspannungskategorieII
Verschmutzungsgrad3
Anzugsdrehmoment0,4 Nm (M12-Steckverbinder)

Material

Brennbarkeitsklasse nach UL 94V0
Material KontaktCuSn
Material KontaktoberflächeNi/Au
Material KontaktträgerPA 6.6
Material GriffkörperTPU, schwer entflammbar, selbstverlöschend
Material RändelZinkdruckguss, vernickelt

Anschlussbelegung

Kontakt | Farbe (Signalbezeichnung) | Kontakt (optional)1 (Stecker) | YE (DO)
2 (Stecker) | GN (DO)
3 (Stecker) | GY (DI)
4 (Stecker) | PK (DI)
5 (Stecker) | BN (GND)

Normen und Bestimmungen

Brennbarkeitsklasse nach UL 94V0

Leitung

KabeltypINTERBUS
Kabeltyp (Kurzzeichen)900
Kabelaufbau3 x 2 x 0,22 mm²
Leiterquerschnitt3x 2x 0,22 mm²
AWG Signalleitung24
Leiteraufbau Signalleitung32x 0,10 mm
Aderfarbengrün-gelb, weiß-braun, grau-rosa
Paarverseilung2 Adern zum Paar
Gesamtverseilung3 Paare zur Seele
SchirmungGeflecht aus Kupferdrähten
Außenmantel, Farbemaigrün RAL 6017
Kabelaußendurchmesser D8 mm
Mindestbiegeradius, fest verlegt7,5 x D
Mindestbiegeradius, flexibel verlegt15 x D
Anzahl der Biegezyklen5000000
Biegeradius120 mm
Verfahrweg10 m
Verfahrgeschwindigkeit1,6 m/s
Beschleunigung3,2 m/s²
Kabelgewicht70 kg/km
Außenmantel, MaterialPUR
Material AderisolationPE
Material Leiterblanke Cu-Litze
Isolationswiderstand≥ 5 GΩ*km
Schleifenwiderstand≤ 159,80 Ω/km
Leitungs-Kapazität≤ 60 nF/km (bei 800 Hz)
Wellenwiderstand120 Ω ±20 % (bei 64 kHz)
100 Ω ±15 % (bei 1 MHz)
Nahnebensprechdämpfung (NEXT)≥ 61 dB (bei 772 kHz)
≥ 59 dB (bei 1 MHz)
≥ 55 dB (bei 2 MHz)
≥ 50 dB (bei 4 MHz)
≥ 46 dB (bei 8 MHz)
≥ 44 dB (bei 10 MHz)
≥ 41 dB (bei 16 MHz)
≥ 40 dB (bei 20 MHz)
Dämpfung≤ 15 dB/km (bei 256 kHz)
≤ 24 dB/km (bei 772 kHz)
≤ 27 dB/km (bei 1 MHz)
≤ 52 dB/km (bei 4 MHz)
≤ 84 dB/km (bei 10 MHz)
≤ 112 dB/km (bei 16 MHz)
≤ 119 dB/km (bei 20 MHz)
Signalgeschwindigkeit0,66 c
Kopplungswiderstand< 250,00 mΩ/m (bei 30 MHz)
Nennspannung Leitung250 V (Spitzenwert, nicht für Starkstromzwecke)
Prüfspannung Ader/Ader1500 Veff
Prüfspannung Ader/Schirm1000 Veff
Flammwidrigkeitnach VDE 0472 Teil 4, Prüfart B
nach IEC 60332-1
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C (Kabel, feste Verlegung)
-30 °C ... 70 °C (Kabel, bewegliche Verlegung)

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 1517877 Sensoren (EC001855)

MerkmalsnamePolzahl (EF001391)
Merkmalswert5
MerkmalsnameAusführung elektrischer Anschluss, feldseitig (EF005525)
Merkmalswertsonstige
MerkmalsnameAnordnung der Kabelzuführung, feldseitig (EF005928)
Merkmalswertsonstige
MerkmalsnameKabellänge (EF000536)
Merkmalswert2 m
MerkmalsnameWerkstoff des Kabelmantels (EF004136)
Merkmalswertsonstige
MerkmalsnameHalogenfrei (EF000025)
MerkmalswertJa
MerkmalsnameFarbe des Kabelmantels (EF008249)
Merkmalswertsonstige
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertNein
MerkmalsnameGeschirmt (EF000881)
MerkmalswertJa
MerkmalsnameStrahlenvernetzt (EF004115)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontaktgrundkörpers (EF008248)
Merkmalswertsonstige
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertsonstige
MerkmalsnameZul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686)
Merkmalswert-40 °C
MerkmalsnameZul. Kabelaußentemperatur bei Montage/Handling (EF001685)
Merkmalswert-30 °C
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert4 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert48 V
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP65
