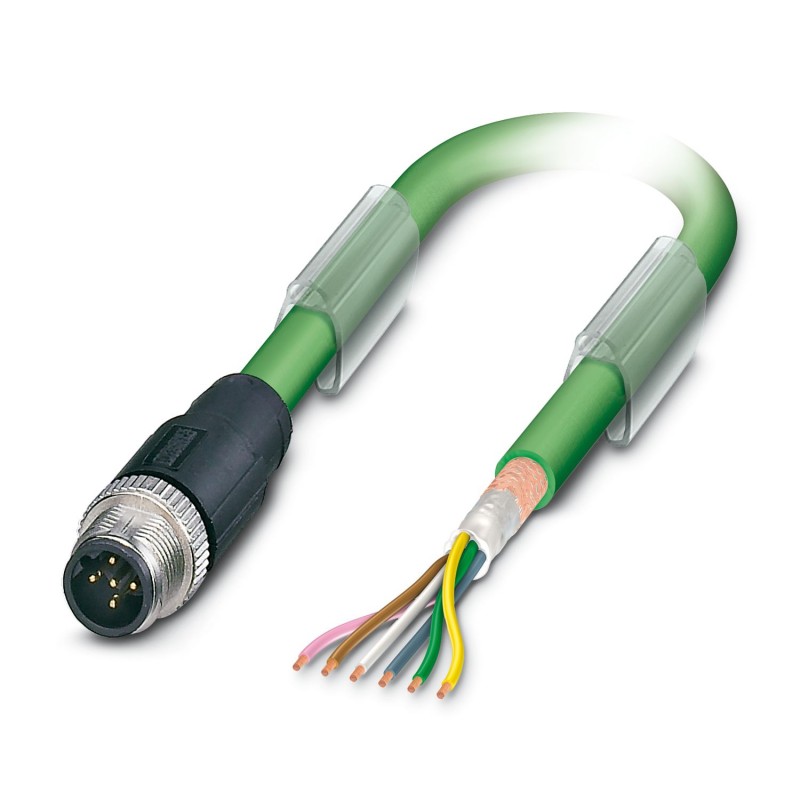

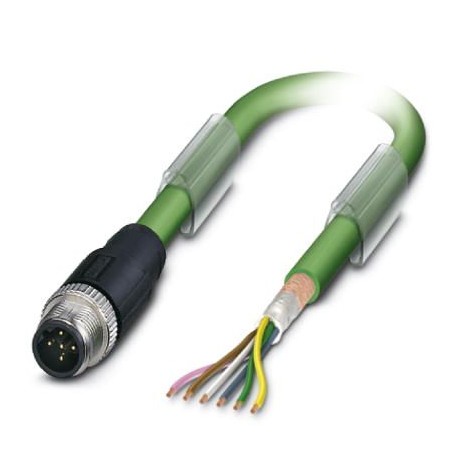

SAC-5P-M12MSB/ 2,0-900 1507065 PHOENIX CONTACT Bussystem-Kabel
SAC-5P-M12MSB/ 2,0-900
1507065
PHOENIX_CONTACT
Bussystem-Kabel
Bussystemleitung, INTERBUS (16 MBit/s), 5-polig halogenfrei, geschirmt, gerader M12-Stecker, Kodierung: B, auf freies Kabelende, Kabellänge: 2 m
Bussystem-Kabel, INTERBUS (16 MBit/s), 5-polig, PUR halogenfrei, maigrün RAL 6017, geschirmt, Stecker gerade M12, Kodierung: B, auf freies Leitungsende, Kabellänge: 2 m
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Allgemein | Weitere Produkte mit variablem Leitungstyp und variabler Leitungslänge finden Sie im Abschnitt Zubehör |
| Produkttyp | Datenkabel konfektioniert |
| Anwendung | Standard |
| Sensorart | INTERBUS |
| Polzahl | 5 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kodierung | B |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Bussystem | INTERBUS |
| Signalart/Kategorie | INTERBUS, 16 MBit/s |
| Statusanzeige | nein |
| Statusanzeige vorhanden | Nein |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Übertragungsmedium | Kupfer |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA 6.6 |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Anschlussbelegung | |
| Kontakt Farbe (Signalbezeichnung) Kontakt (optional) | 1 (Stecker) YE (DO) |
| 2 (Stecker) GN (DO) | |
| 3 (Stecker) GY (DI) | |
| 4 (Stecker) PK (DI) | |
| 5 (Stecker) BN (GND) | |
| Anschluss 1 | |
| Bauform | Stecker gerade M12 |
| Polzahl | 5 |
| Kodierungsart | B (invers) |
| Anschluss 2 | |
| Ausführung | freies Leitungsende |
| Leitungslänge | 2 m |
| INTERBUS [900] | |
| Maßzeichnung |  |
| Leitungsgewicht | 70 kg/km |
| Polzahl | 6 |
| Geschirmt | ja |
| Leitungstyp | INTERBUS [900] |
| Leiteraufbau | 3 x 2 x 0,22 mm² |
| Signalgeschwindigkeit | 0,66 c |
| Leiteraufbau Signalleitung | 32x 0,10 mm |
| AWG Signalleitung | 24 |
| Leitungsquerschnitt | 3x 2x 0,22 mm² |
| Leitungsaußendurchmesser | 8,00 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | maigrün RAL 6017 |
| Material Leiter | blanke Cu-Litze |
| Material Aderisolation | PE |
| Einzelader, Farbe | grün-gelb, weiß-braun, grau-rosa |
| Paarverseilung | 2 Adern zum Paar |
| Gesamtverseilung | 3 Paare zur Seele |
| Isolationswiderstand | ≥ 5 GΩ*km |
| Kopplungswiderstand | < 250,00 mΩ/m (bei 30 MHz) |
| Schleifenwiderstand | ≤ 159,80 Ω/km |
| Wellenwiderstand | 120 Ω ±20 % (bei 64 kHz) |
| 100 Ω ±15 % (bei 1 MHz) | |
| Leitungs-Kapazität | ≤ 60 nF/km (bei 800 Hz) |
| Nennspannung Kabel | 250 V (Spitzenwert, nicht für Starkstromzwecke) |
| Prüfspannung Ader/Ader | 1500 Veff |
| Prüfspannung Ader/Schirm | 1000,00 Veff |
| Mindestbiegeradius, fest verlegt | 7,5 x D |
| Mindestbiegeradius, flexibel verlegt | 15 x D |
| Kleinster Biegeradius, fest verlegt | 60 mm |
| Kleinster Biegeradius, beweglich verlegt | 120 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 5000000, Biegeradius: 120 mm, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 1,6 m/s, Beschleunigung: 3,2 m/s² |
| Nahnebensprechdämpfung (NEXT) | ≥ 61 dB (bei 772 kHz) |
| ≥ 59 dB (bei 1 MHz) | |
| ≥ 55 dB (bei 2 MHz) | |
| ≥ 50 dB (bei 4 MHz) | |
| ≥ 46 dB (bei 8 MHz) | |
| ≥ 44 dB (bei 10 MHz) | |
| ≥ 41 dB (bei 16 MHz) | |
| ≥ 40 dB (bei 20 MHz) | |
| Schirmdämpfung | ≤ 15 dB/km (bei 256 kHz) |
| ≤ 24 dB/km (bei 772 kHz) | |
| ≤ 27 dB/km (bei 1 MHz) | |
| ≤ 52 dB/km (bei 4 MHz) | |
| ≤ 84 dB/km (bei 10 MHz) | |
| ≤ 112 dB/km (bei 16 MHz) | |
| ≤ 119 dB/km (bei 20 MHz) | |
| Flammwidrigkeit | nach VDE 0472 Teil 4, Prüfart B |
| nach IEC 60332-1 | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -30 °C ... 70 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (Stecker/Buchse) |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 5 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | sonstige |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | sonstige |
| Kabellänge (EF000536) | 2 m |
| Werkstoff des Kabelmantels (EF004136) | sonstige |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Ja |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -40 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -30 °C |
| Bemessungsstrom In (EF008250) | 4 A |
| Bemessungsspannung (EF000228) | 48 V |
| Schutzart (IP) (EF005474) | IP65 |
