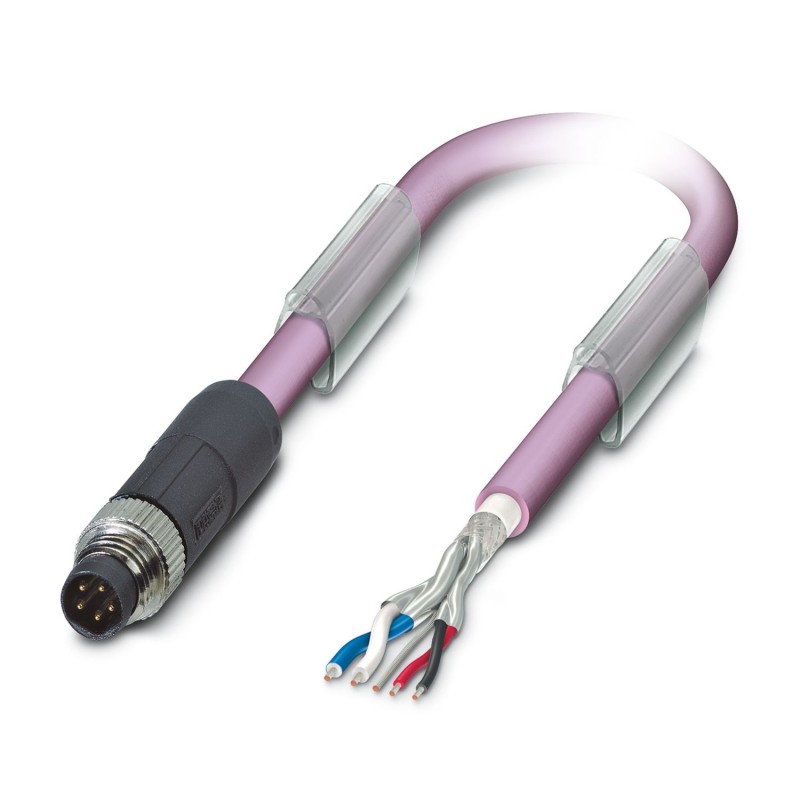

SAC-5P-M 8MS/15,0-920 1575754 PHOENIX CONTACT Bussystem-Kabel
Artikel-Nr.: SAC-5P-M 8MS/15,0-920
Code: 1575754
Hersteller: PHOENIX_CONTACT
Beschreibung:
Bussystem-Kabel
Bussystemleitung, CANopen®, DeviceNet™, 5-polig halogenfrei, geschirmt, gerade M8-Stecker, Kodierung: B, auf freies Kabelende, Kabellänge: 15 m, ungeschirmter Steckverbinder
Bussystemleitung, CANopen®, DeviceNet™, 5-polig, halogenfreies PUR, fliederrot RAL 4001, geschirmt, gerader M8-Stecker, Kodierung: B, ein freies Kabelende, Kabellänge: 15 m, ungeschirmter Steckverbinder
Kategorien:
- Kabel/Leitungen unkonfektioniert > Datenkabel
- PHOENIX_CONTACT > Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
- Mehr Infos
- Bewertungen
* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.
Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.
ZULETZT ANGESEHEN
MEHR INFOS
Kaufmännische Daten
| Bestellschlüssel | 1575754 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 432 (C-2-2017) |
| GTIN | 4046356423854 |
| Gewicht pro Stück (exklusive Verpackung) | 849,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 849,500 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Allgemein
| Hinweis | Weitere Produkte mit variabler Leitungslänge finden Sie im Abschnitt Zubehör |
|---|---|
| Bemessungsstrom bei 40 °C | 4 A |
| Bemessungsspannung | 30 V AC |
| 30 V DC | |
| Polzahl | 5 |
| Farbe Griffbereich | schwarz |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | B - invers |
| Signalart/Kategorie | CANopen® |
| DeviceNet™ | |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Anzugsdrehmoment | 0,2 Nm (M8-Steckverbinder) |
Material
| Brennbarkeitsklasse nach UL 94 | HB |
|---|---|
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Zinkdruckguss, vernickelt |
Anschlussbelegung
| Kontakt | Farbe (Signalbezeichnung) | Kontakt (optional) | 1 (Stecker) | SR (Schirm) |
|---|---|
| 2 (Stecker) | RD (V+) | |
| 4 (Stecker) | BK (V-) | |
| 3 (Stecker) | WH (CAN_H) | |
| 5 (Stecker) | BU (CAN_L) |
Leitung
| Kabeltyp | CAN Bus/DeviceNet |
|---|---|
| Kabeltyp (Kurzzeichen) | 920 |
| UL AWM Style | 21198 (80 °C / 300 V) |
| Kabelaufbau | 2xAWG24/19+2xAWG22/19 |
| Leiterquerschnitt | 2x 0,25 mm² (Datenleitung) |
| 2x 0,34 mm² (Spannungsversorgung) | |
| 1x 0,34 mm² (Beilauflitze) | |
| AWG Signalleitung | 24 |
| AWG Spannungsversorgung | 22 |
| Leiteraufbau Signalleitung | 19x 0,13 mm |
| Leiteraufbau Spannungsversorgung | 19x 0,15 mm |
| Aderdurchmesser inkl. Isolierung | 1,95 mm ±0,05 mm (Datenleitung) |
| 1,4 mm ±0,05 mm (Spannungsversorgung) | |
| Aderfarben | rot-schwarz, blau-weiß |
| Paarverseilung | 2 Adern zum Paar |
| Art der Paarschirmung | Kunststoffkaschierte Alu-Folie, Alu-Seite außen |
| Gesamtverseilung | 2 Paare um eine Beilauflitze in der Mitte zur Seele |
| Schirmung | Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 80 % |
| Außenmantel, Farbe | violett RAL 4001 |
| Kabelaußendurchmesser D | 6,7 mm ±0,3 mm |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Anzahl der Biegezyklen | 5000000 |
| Biegeradius | 70 mm |
| Mindestbiegeradius, Schleppketteneinsatz | 10 x D |
| Verfahrweg | 4,5 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 3 m/s² |
| Kabelgewicht | 90 kg/km |
| Außenmantel, Material | PUR |
| Material Aderisolation | geschäumtes PE (Datenleitung) |
| PE (Spannungsversorgung) | |
| Material Leiter | verzinnte Cu-Litze |
| Isolationswiderstand | ≥ 5 GΩ*km (Datenleitung) |
| ≥ 5 GΩ*km (Spannungsversorgung) | |
| Schleifenwiderstand | ≤ 181,80 Ω/km (Datenleitung) |
| ≤ 114,80 Ω/km (Spannungsversorgung) | |
| Leitungs-Kapazität | nom. 40 nF/km (Datenleitung) |
| Wellenwiderstand | 120 Ω ±10 % (bei 1 MHz) |
| Dämpfung | ≤ 22,9 dB/km (bei 1 MHz) |
| ≤ 16,4 dB/km (bei 500 kHz) | |
| ≤ 9,5 dB/km (bei 125 kHz) | |
| Nennspannung Leitung | ≤ 300 V (Spitzenwert, nicht für Starkstromzwecke) |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000 V (50 Hz, 1 min.) |
| Flammwidrigkeit | UL 1581, Sec. 1060 (FT-1) |
| IEC 60332-1 | |
| nach ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach IEC 60754-1 | |
| Sonstige Beständigkeit | adhäsionsarm |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -20 °C ... 80 °C (Kabel, bewegliche Verlegung) |
Klassifikationen
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
