SAC-5P-10,0-920/M12FS 1507492 PHOENIX CONTACT Bussystem-Kabel, CANopen®, DeviceNet™, 5-polig, PUR halogenfre.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SAC-5P-10,0-920/M12FS 1507492 PHOENIX CONTACT Bussystem-Kabel, CANopen®, DeviceNet™, 5-polig, PUR halogenfre..

SAC-5P-10,0-920/M12FS

1507492

PHOENIX_CONTACT

Verfügbar

Schiff am heute

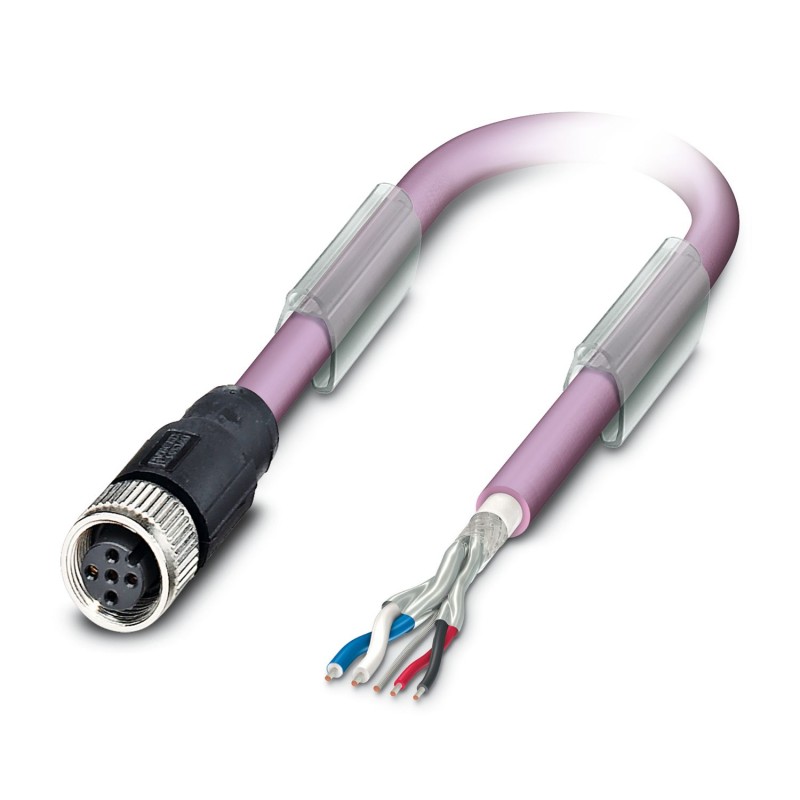

Bussystem-Kabel, CANopen®, DeviceNet™, 5-polig, PUR halogenfrei, violett RAL 4001, geschirmt, freies Leitungsende, auf Buchse gerade M12, A-kodiert, Kabellänge: 10 m

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Sensor/actuator cabling - PLUSCON field - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
1+$50.74
9+$43.89
17+$42.47
25+$41.77
33+$41.34
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Kabellänge10 m
Abmantellänge des freien Leitungsendes50 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 90 °C (Stecker/Buchse)
SchutzartIP65
IP67

Allgemein

Bemessungsstrom bei 40 °C4 A
Bemessungsspannung60 V
Polzahl5
Isolationswiderstand≥ 100 MΩ
KodierungA - Standard
Signalart/KategorieCANopen®
DeviceNet™
StatusanzeigeNein
ÜberspannungskategorieII
Verschmutzungsgrad3
Steckzyklen≥ 100
Anzugsdrehmoment0,4 Nm (M12-Steckverbinder)

Material

Brennbarkeitsklasse nach UL 94HB
Material KontaktCuSn
Material KontaktoberflächeNi/Au
Material KontaktträgerTPU GF
Material GriffkörperTPU, schwer entflammbar, selbstverlöschend
Material RändelZinkdruckguss, vernickelt
Material DichtungNBR

Anschlussbelegung

Pol = Aderfarbe (Signal) = Pol (optional)1 (Buchse) = SR (Schirm)
2 (Buchse) = RD (V+)
3 (Buchse) = BK (V-)
4 (Buchse) = WH (CAN_H)
5 (Buchse) = BU (CAN_L)

Leitung

KabeltypCAN Bus/DeviceNet
Kabeltyp (Kurzzeichen)920
UL AWM Style21198 (80 °C / 300 V)
Kabelaufbau2xAWG24/19+2xAWG22/19
Leiterquerschnitt2x 0,25 mm² (Datenleitung)
2x 0,34 mm² (Spannungsversorgung)
1x 0,34 mm² (Beilauflitze)
AWG Signalleitung24
AWG Spannungsversorgung22
Leiteraufbau Signalleitung19x 0,13 mm
Leiteraufbau Spannungsversorgung19x 0,15 mm
Aderdurchmesser inkl. Isolierung1,95 mm ±0,05 mm (Datenleitung)
1,4 mm ±0,05 mm (Spannungsversorgung)
Aderfarbenrot-schwarz, blau-weiß
Paarverseilung2 Adern zum Paar
Art der PaarschirmungKunststoffkaschierte Alu-Folie, Alu-Seite außen
Gesamtverseilung2 Paare um eine Beilauflitze in der Mitte zur Seele
SchirmungGeflecht aus verzinnten Kupferdrähten
Optische Schirmbedeckung80 %
Außenmantel, Farbeviolett RAL 4001
Kabelaußendurchmesser D6,7 mm ±0,3 mm
Mindestbiegeradius, flexibel verlegt10 x D
Anzahl der Biegezyklen5000000
Biegeradius70 mm
Verfahrweg4,5 m
Verfahrgeschwindigkeit3 m/s
Beschleunigung3 m/s²
Außenmantel, MaterialPUR
Material Aderisolationgeschäumtes PE (Datenleitung)
PE (Spannungsversorgung)
Material Leiterverzinnte Cu-Litze
Isolationswiderstand≥ 5 GΩ*km (Datenleitung)
≥ 5 GΩ*km (Spannungsversorgung)
Leiterwiderstand≤ 90,9 Ω/km (Datenleitung)
≤ 57,4 Ω/km (Spannungsversorgung)
Leitungs-Kapazitätnom. 40 pF/m (Datenleitung)
Wellenwiderstand120 Ω ±10 % (bei 1 MHz)
Wellendämpfung≥ 0,0229 dB/m (bei 1 MHz)
Nennspannung Leitung≤ 300 V (Spitzenwert, nicht für Starkstromzwecke)
Prüfspannung Ader/Ader2000 V (50 Hz, 1 min.)
Prüfspannung Ader/Schirm2000 V (50 Hz, 1 min.)
FlammwidrigkeitUL 1581, Sec. 1060 (FT-1)
IEC 60332-1
nach ISO 6722-1 5.22 (UN ECE-R 118.01)
Halogenfreiheitnach DIN VDE 0472 Teil 815
nach IEC 60754-1
Sonstige Beständigkeitadhäsionsarm
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C (Kabel, feste Verlegung)
-20 °C ... 80 °C (Kabel, bewegliche Verlegung)
≤ 70 °C (Kabel, Schleppketteneinsatz)
