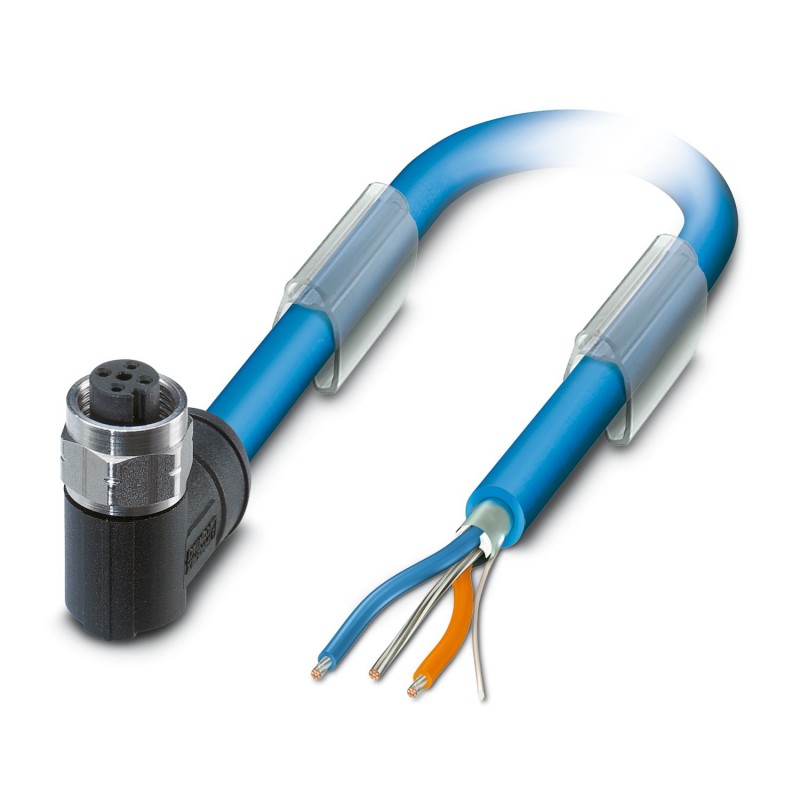

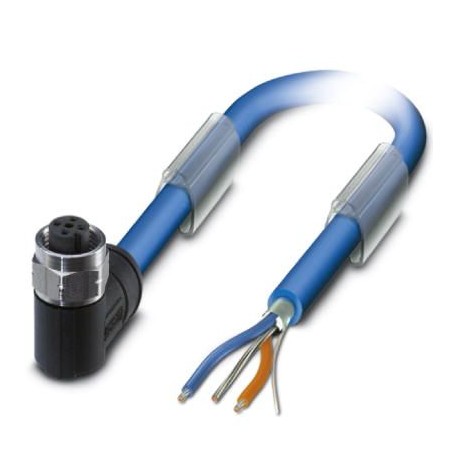

SAC-3P-20,0-961/M12FR VA 1419091 PHOENIX CONTACT Bussystem-Kabel
SAC-3P-20,0-961/M12FR VA
1419091
PHOENIX_CONTACT
Bussystem-Kabel
Bussystemleitung, PROFIBUS PA (31,25 kBit/s), 3-polig, geschirmt, freies Kabelende, auf Buchse gewinkelt M12, Kodierung: A, Kabellänge: 20 m, für Ex-Zone mit Edelstahlrändelung.
Bussystem-Kabel, PROFIBUS PA (31,25 kBit/s), 3-polig, PVC, blau RAL 5015, geschirmt, freies Leitungsende, auf Buchse gewinkelt M12, Kodierung: A, Kabellänge: 20 m, für Ex-Bereich mit Edelstahlrändel
Kabel/Leitungen unkonfektioniert > Datenkabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Allgemein | Für Anwendungen in Stromkreisen der Zündschutzart Eigensicherheit „i“. Elektrische Kennwerte in Anlehnung an EN 60079-14. |
| Produkttyp | Datenkabel konfektioniert |
| Anwendung | Prozesstechnik |
| Sensorart | PROFIBUS PA |
| Polzahl | 3 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kodierung | B |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Bussystem | PROFIBUS PA |
| Signalart/Kategorie | PROFIBUS PA, 31,25 kBit/s |
| Statusanzeige | nein |
| Statusanzeige vorhanden | Nein |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Übertragungsmedium | Kupfer |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Dichtung | NBR |
| Anschlussbelegung | |
| Kontakt Farbe (Signalbezeichnung) Kontakt (optional) | 1 (Buchse) OG (DATA+) |
| 3 (Buchse) BU (DATA-) | |
| 4 (Buchse) SR (Schirm) | |
| Anschluss 1 | |
| Bauform | freies Leitungsende |
| Anschluss 2 | |
| Ausführung | freies Leitungsende |
| Leitungslänge | 20 m |
| FOUNDATION Fieldbus/PROFIBUS PA, blau [961] | |
| Maßzeichnung |  |
| Leitungsgewicht | 56,552 kg/km |
| Polzahl | 2 |
| Geschirmt | ja |
| Leitungstyp | FOUNDATION Fieldbus/PROFIBUS PA, blau [961] |
| Leiteraufbau | 2xAWG18/7 + 1xAWG20/7 |
| Signalgeschwindigkeit | 0,66 c |
| Leiteraufbau Signalleitung | 7x 0,40 mm |
| AWG Signalleitung | 18 |
| Leitungsquerschnitt | 2x 0,75 mm² (Signalleitung) |
| 1x 0,5 mm² (Beilauflitze) | |
| Aderdurchmesser inklusive Isolierung | 2,24 mm ±0,05 mm |
| Leitungsaußendurchmesser | 7,50 mm ±0,25 mm |
| Außenmantel, Material | PVC |
| Außenmantel, Farbe | blau RAL 5015 |
| Material Leiter | verzinnte Cu-Litze |
| Material Aderisolation | PO (Signalleitung) |
| Einzelader, Farbe | blau, orange |
| Wandstärke Isolierung | 0,50 mm |
| Wandstärke Außenmantel | 1,00 mm |
| Paarverseilung | 2 Adern zum Paar |
| Gesamtverseilung | 1 Paar mit 1 Beilauflitze und Füllern zur Seele |
| Optische Schirmbedeckung | 100 % |
| Leiterwiderstand max. | ≤ 19,35 Ω/km (Signalleitung) |
| 26 Ω/km (Schirm) | |
| Leitungs-Kapazität | 147 pF/m (bei 1 kHz, Ader/Schirm) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| Betriebskapazität | 78 nF (bei 1 kHz) |
| Leitungs-Impedanz | 100 Ω ±20 % (bei 31,25 kHz) |
| Nennspannung Kabel | 300 V |
| Kleinster Biegeradius, fest verlegt | 75 mm |
| Zugfestigkeit | 260 N |
| Schirmdämpfung | 3,00 dB/km (bei 39 kHz) |
| Flammwidrigkeit | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Besondere Eigenschaften | UL Standards PLTC-ER und ITC |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (Kabel, feste Verlegung) |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
| IP69K | |
