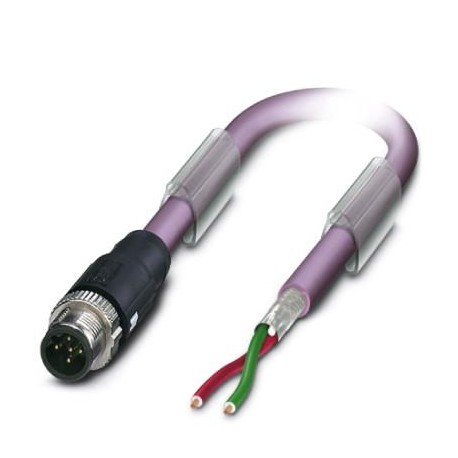

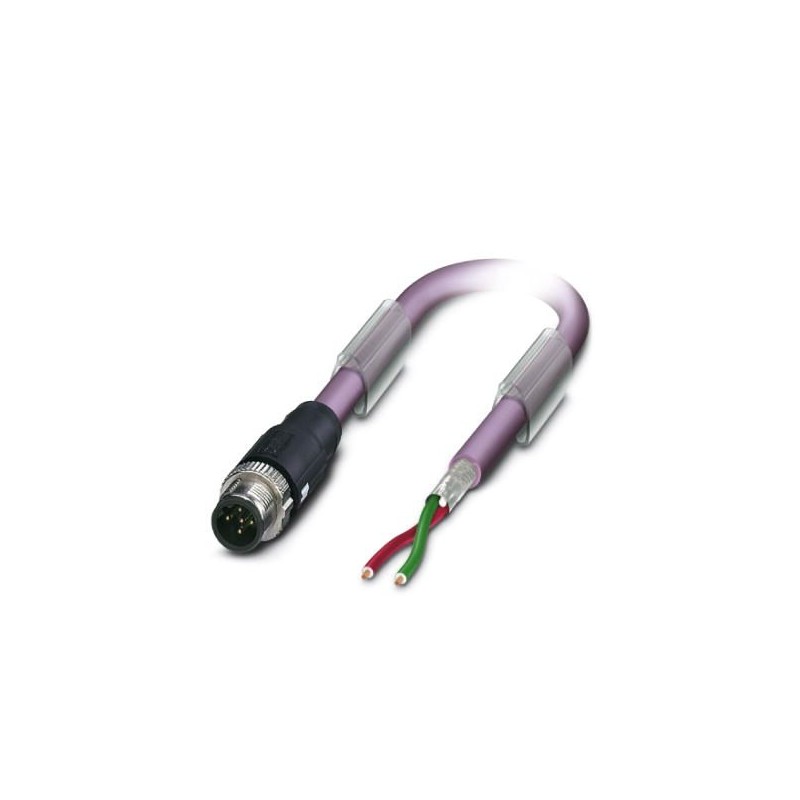

SAC-2P-MSB/10,0-910 SCO 1518041 PHOENIX CONTACT Bussystem-Kabel
SAC-2P-MSB/10,0-910 SCO
1518041
PHOENIX_CONTACT
Bussystem-Kabel
Kabel/Leitungen unkonfektioniert > Datenkabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1518041 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Katalogseite | Seite 429 (C-2-2017) |
| GTIN | 4017918968168 |
| Gewicht pro Stück (exklusive Verpackung) | 617,100 g |
| Gewicht pro Stück (inklusive Verpackung) | 617,100 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | PL (Polen) |
Allgemein
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 2 |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | B - invers |
| Signalart/Kategorie | PROFIBUS, 12 MBit/s (max. 100 m) |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Anzugsdrehmoment | 0,4 Nm (M12-Steckverbinder) |
Material
| Material Kontakt | CuSn |
|---|---|
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Zinkdruckguss, vernickelt |
Anschlussbelegung
| Kontakt | Farbe (Signalbezeichnung) | Kontakt (optional) | 2 (Stecker) | GN (A-Leitung) |
|---|---|
| 4 (Stecker) | RD (B-Leitung) |
Leitung
| Kabeltyp | PROFIBUS |
|---|---|
| Kabeltyp (Kurzzeichen) | 910 |
| UL AWM Style | 21198 (80 °C / 300 V) |
| Kabelaufbau | 1x2xAWG24/19 |
| Leiterquerschnitt | 2x 0,25 mm² (Signalleitung) |
| AWG Signalleitung | 24 |
| Leiteraufbau Signalleitung | 19x 0,13 mm |
| Aderdurchmesser inkl. Isolierung | 2,55 mm ±0,07 mm |
| Aderfarben | rot, grün |
| Gesamtverseilung | 2 Adern mit 2 Füllern zur Seele |
| Schirmung | Kunststoffkaschierte Alu-Folie, Geflecht aus verzinnten Kupferdrähten |
| Optische Schirmbedeckung | 85 % |
| Außenmantel, Farbe | violett RAL 4001 |
| Kabelaußendurchmesser D | 7,8 mm ±0,2 mm |
| Kleinster Biegeradius, fest verlegt | 40 mm |
| Kleinster Biegeradius, beweglich verlegt | 65 mm |
| Anzahl der Biegezyklen | 4000000 |
| Biegeradius | 65 mm |
| Verfahrweg | 4,5 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 3 m/s² |
| Anzahl der Biegezyklen | 5000000 |
| Biegeradius | 80 mm |
| Verfahrweg | 4,5 m |
| Verfahrgeschwindigkeit | 3 m/s |
| Beschleunigung | 3 m/s² |
| Kabelgewicht | 90 kg/km |
| Außenmantel, Material | PUR |
| Material Füller | PP |
| Material Aderisolation | Foam-Skin PP |
| Material Leiter | verzinnte Cu-Litze |
| Isolationswiderstand | ≥ 5 GΩ*km |
| Leiterwiderstand | ≤ 78,6 Ω/km |
| Leitungs-Kapazität | nom. 30 pF/m |
| Wellenwiderstand | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| Dämpfung | ≤ 0,049 dB/m (bei 16 MHz) |
| Nennspannung Leitung | 30 V |
| Prüfspannung Ader/Ader | 1500 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 1500 V (50 Hz, 1 min.) |
| Flammwidrigkeit | UL 1581, Sec. 1060 (FT-1) |
| IEC 60332-1-2 | |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach IEC 60754-1 | |
| Sonstige Beständigkeit | adhäsionsarm |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -30 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| ≤ 70 °C (Kabel, Schleppketteneinsatz) |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1518041-SAC-2P-MSB/10,0-910 SCO | 150 Kbytes |
|
