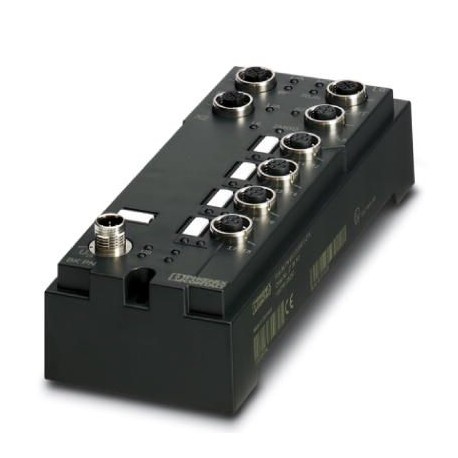

FLM BK PN M12 DI 8 M12-2TX 2736741 PHOENIX CONTACT Der PROFINET-Buskoppler eröffnet einen Lokalbus für bis z.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FLM BK PN M12 DI 8 M12-2TX 2736741 PHOENIX CONTACT Der PROFINET-Buskoppler eröffnet einen Lokalbus für bis z..

FLM BK PN M12 DI 8 M12-2TX

2736741

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Der PROFINET-Buskoppler eröffnet einen Lokalbus für bis zu 16 Teilnehmer. Weitere Funktionen: 100 MBit/s, Autonegotiation, Autocrossover, SNMP, TFTP, LLDP, 8 digitale Eingänge, kanalgenaue Diagnose, Kurzschluss-/Überlastschutz, M12-Schnellanschlusstechnik

Mehr Infos


Steuerungen SPS

AUTOMATION Komponenten und Systeme - PHOENIX CONTACT

Software

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite70 mm
Höhe178 mm
Tiefe50 mm
Bohrlochabstand168 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Lagerung/Transport)95 %
Luftdruck (Betrieb)80 kPa ... 106 kPa (bis zu 2000 m üNN)
Luftdruck (Lagerung/Transport)70 kPa ... 106 kPa (bis zu 3000 m üNN)
SchutzartIP65/IP67

Allgemein

Nettogewicht333,333 g
MontageartWandmontage
HinweisDichten Sie nicht benutzte Steckplätze/Anschlüsse ab, um die Schutzart zu gewährleisten.
MontageartWandmontage, optional auf Montageplatte

Schnittstellen

FeldbussystemPROFINET
BenennungPROFINET
AnschlussartM12-Steckverbinder, D-kodiert
Bezeichnung AnschlussstelleKupferkabel
Übertragungsgeschwindigkeit100 MBit/s (Autonegotiation)
Polzahl4
FeldbussystemPROFINET
BenennungPROFINET
Übertragungsgeschwindigkeit100 MBit/s

Lokalbus Gateway

BenennungLokalbus Gateway
AnschlussartM12-Steckverbinder, B-kodiert
Übertragungsrate500 kBaud / 2 MBaud umschaltbar
Max. Anzahl Lokalbusteilnehmer16
Max. Länge Lokalbus20 m

Versorgung der Modulelektronik

AnschlussartM12-Steckverbinder
BenennungUL
Versorgungsspannung24 V DC
Versorgungsspannungsbereich18 V DC ... 30 V DC (Welligkeit eingeschlossen)
Versorgungsstrom< 100 mA

Fieldline Potenziale

Spannungsversorgung UL24 V DC
Stromversorgung an ULmax. 4 A
Stromaufnahme aus ULmax. 118 mA (bei 2 MBaud)
typ. 118 mA (bei 2 MBaud)
max. 60 mA (bei 500 kBaud)
typ. 60 mA (bei 500 kBaud)
Spannungsversorgung US24 V DC
Stromversorgung an USmax. 4 A
Stromaufnahme aus UStyp. 5 mA (plus Versorgungsstrom der Sensoren)
max. 600 mA

Digitale Eingänge

Benennung EingangDigitale Eingänge
AnschlussartM12-Steckverbinder
Anschlusstechnik2-, 3-, 4-Leiter
Anzahl der Eingänge8 (IEC 61131-2 Typ 1)
SchutzbeschaltungKurzschluss-Schutz, Überlastschutz der Sensorversorgung Verpolschutz
Filterzeit3 ms
EingangskennlinieIEC 61131-2 Typ 1
Eingangsspannung24 V DC
Eingangsspannungsbereich "0"-Signal-30 V DC ... 5 V DC
Eingangsspannungsbereich "1"-Signal13 V DC ... 30 V DC

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2736741-FLM BK PN M12 DI 8 M12-2TX English 127 Kbytes PHOENIX CONTACT-2736741-FLM BK PN M12 DI 8 M12-2TX
