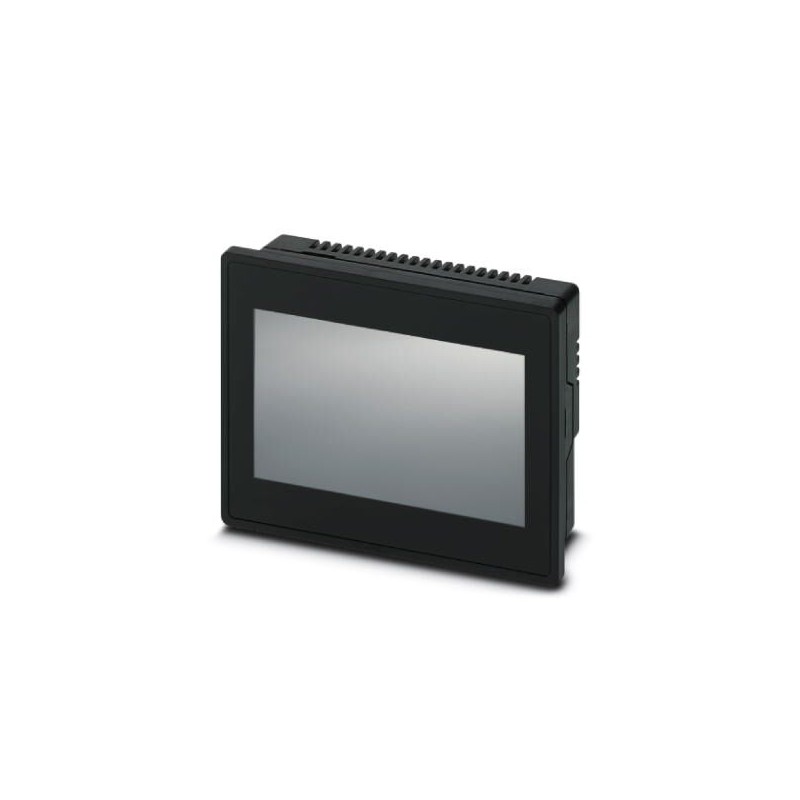

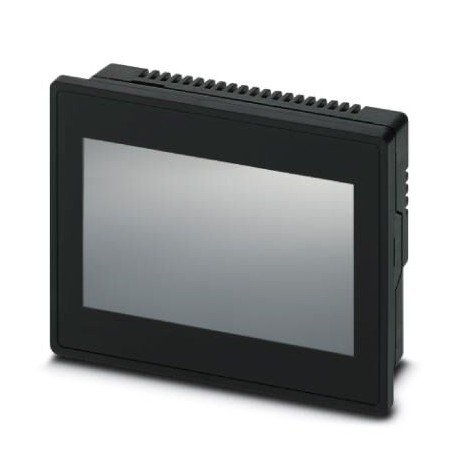

BTP 2043W 1050387 PHOENIX CONTACT Touch-Panel mit 10,92 cm / 4,3"-TFT-Display (analog-resistiv (Polyester)),..
BTP 2043W
1050387
PHOENIX_CONTACT
Touch-Panel mit 10,92 cm / 4,3"-TFT-Display (analog-resistiv (Polyester)), 480 x 272 Pixel (WQVGA), 262144 Farben, Arm9™ i.MX28, 454 MHz, 2x COM (RS-232/422/485), 1x USB 2.0, Typ A, 1x USB 2.0, Typ B, 1x Ethernet (10/100 MBit/s), RJ45, Windows
Touchpanel mit 10,92 cm / 4,3" TFT-Display (analog-resistiv), 480 x 272 Pixel(s) (WQVGA), 16,7 Millionen Farben, Arm® Cortex-A7®, 528MHz i.MX6 UL, 2x COM (RS-232/422/485), 1x USB 2.0, Typ A, 1x USB 2.0, Typ B, 1x Ethernet (10/100 MBits/s), RJ45, Windows® Embedded Compact 7 und Benutzersoftware: Visu+. (Bussystem: SIN)
Industriesteuerungen SPS > Grafik-Panel
Kontrollsysteme
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1050387 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | P1 - HMIs + Industrie-PC |
| Katalogseite | Seite 471 (C-6-2019) |
| GTIN | 4055626666587 |
| Gewicht pro Stück (exklusive Verpackung) | 324,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 324,100 g |
| Zolltarifnummer | 84715000 |
| Herkunftsland | IN (Indien) |
Hinweis
| Nutzungsbeschränkung | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
|---|
Maße
| Außenmaß Breite, Höhe, Tiefe | 120 mm x 89 mm x 5 mm (Abmessungen der Frontplatte) |
|---|---|
| Einbaumaß Breite, Höhe, Tiefe | 111 mm x 80 mm x 31,5 mm (Einbauausschnitt) |
Display
| Display | 10,92 cm / 4,3"-TFT |
|---|---|
| Bildschirmauflösung | 480 x 272 Pixel (WQVGA) |
| Touch-Technologie | analog-resistiv (Polyester) |
| Helligkeit | 400 cd/m² typisch (regelbar) |
| Hintergrundbeleuchtung | LED |
| MTBF Hintergrundbeleuchtung | 20000 h |
| Farben | 262144 Farben |
| Ablesewinkel links | 70 ° |
| Ablesewinkel rechts | 70 ° |
| Ablesewinkel oben | 50 ° |
| Ablesewinkel unten | 70 ° |
Rechner Daten
| Prozessor | Arm9™ i.MX28, 454 MHz |
|---|---|
| Betriebssystem | Windows®CE 6.0 |
| Anwendersoftware | Visu+ |
| Arbeitsspeicher | 128 MB DDR2 SDRAM |
| Datenspeicher | Flash, 512 MB |
| Netzwerk | 1x Ethernet (10/100 MBit/s), RJ45 |
| Schnittstellen | 2x COM (RS-232/422/485) |
| 1x USB 2.0, Typ A | |
| 1x USB 2.0, Typ B | |
| Bussystem | ohne |
| Steckplätze | 1x SD |
Allgemein
| Material Frontplatte | Kunststoff |
|---|---|
| Material Gehäuse | Kunststoff |
| Montageart | Fronteinbau |
| Gewicht | 200 g |
Umgebungsbedingungen
| Schutzart | IP66 (frontseitig), IP20 (rückseitig) |
|---|---|
| Umgebungstemperatur (Betrieb) | 0 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (keine Betauung) |
| Vibration (Betrieb) | DIN EN 60068-2-6 |
| Schock | DIN EN 60068-2-27 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss
| eCl@ss 4.0 | 27330200 |
|---|---|
| eCl@ss 4.1 | 27330200 |
| eCl@ss 5.0 | 27330200 |
| eCl@ss 5.1 | 27330200 |
| eCl@ss 6.0 | 27242300 |
| eCl@ss 7.0 | 27242302 |
| eCl@ss 8.0 | 27242302 |
| eCl@ss 9.0 | 27330201 |
| Merkmal | Wert |
|---|---|
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 1 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 2 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 2 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 2 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Mit Farbdisplay (EF003097) | Ja |
| Anzahl der Bildpunkte, horizontal (EF003099) | 480 |
| Anzahl der Bildpunkte, vertikal (EF003100) | 272 |
| Touch-Technologie (EF010884) | sonstige |
| Mit Meldesystem (inkl. Puffer und Quittierung) (EF003110) | Nein |
| Schutzart (IP), frontseitig (EF003118) | IP66 |
| Betriebstemperatur (EF002393) | 0 °C |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Breite der Front (EF003651) | 120 mm |
| Höhe der Front (EF003652) | 89 mm |
| Einbautiefe (EF000218) | 31.5 mm |
