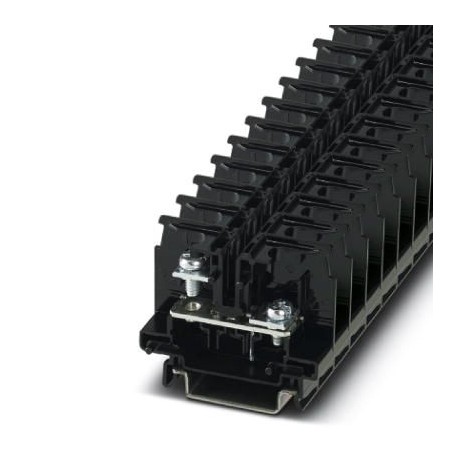

BTO 5,5
3281139
PHOENIX_CONTACT
50
Feed-through terminal block
Reihenklemmen > Durchgangs-Reihenklemme
Connectivity Industrieschränke
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Orderkey | Drei Millionen zwei hundert eins und achtzig tausend eins hundert neun und dreißig |
---|---|
Verpackungseinheit | 50 pc |
Mindestbestellmenge | 50 pc |
Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
GTIN | 4055626406848 |
Gewicht pro Stück (exklusive Verpackung) | 13.970 g |
Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
Herkunftsland | IN (Indien) |
Anzahl der Ebenen | Eins |
---|---|
Anzahl der verbindungen | Zwei |
Potenziale | Eins |
Nennquerschnitt | 6 mm2 |
Farbe | schwarz |
Isoliermaterial | PC |
Entflammbarkeit nach UL 94 | V0 |
Bemessungsstoßspannung | 8 kV |
Grad der Verschmutzung | Drei |
Überspannungskategorie | III |
Dämmstoff-Gruppe | IIIa |
Maximale Wärmeabgabe bei nominalen Zustand | 1.02 W |
Umgebungstemperatur (Betrieb) | -40 °C ... 110 °C |
Maximaler Laststrom | 41 A |
Nennstrom IN | 41 A |
Nennspannung UN | 690 V |
Öffnen Sie Seite-panel | Ja |
Schock-Schutz-test-Spezifikation | IEC 60529:2001-02 |
Zurück von der hand-Schutz | garantiert |
Finger-Schutz | garantiert |
Hinweis zum Schutz vor Stößen | |
Ergebnis stoßspannungsprüfung | Test bestanden |
Stoßspannungsprüfung Sollwert | 9.8 kV |
Ergebnis der Energiefrequenz widerstandsspannungstests | Test bestanden |
Power Frequenz widerstehen Spannung Sollwert | 1.89 kV |
Ergebnis des Tests für die mechanische Festigkeit von Klemmstellen (5 x Leiter-Verbindung) | Test bestanden |
Ergebnis der engen Passform auf Unterstützung | Test bestanden |
Enge Passform am Träger | NS 35 |
Sollwert | 5 N |
Ergebnis der Spannung-drop-test | Test bestanden |
Anforderungen, Spannungsabfall | ≤ 3.2 mV |
Ergebnis von Temperatur-rise-test | Test bestanden |
Kurzschluss-Stabilitäts-Ergebnis | Test bestanden |
Leiterquerschnitt short-circuit-Tests | 6 mm2 |
Kurz-Zeit-Strom - | 0.72 kA |
Infolge der thermischen test | Test bestanden |
Nachweis der thermischen Merkmale (Nadel Flamme) effektive Dauer | 30 s |
Verbindungs-Methode | Ring-Kabelschuh |
---|---|
Verbindung im acc. mit standard | IEC 60947-7-1 |
Leiterquerschnitt Feste min. | 0,2 mm2 |
Leiterquerschnitt solid max. | 6 mm2 |
Leiterquerschnitt flexibel min. | 0,14 mm2 |
Leiterquerschnitt flexibel max. | 6 mm2 |
Min. AWG Leiterquerschnitt, flexibel | Vier und zwanzig |
Max. AWG Leiterquerschnitt, flexibel | Zehn |
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,2 mm2 |
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 6 mm2 |
Kabelschuh-Verbindung gemäß standard | DIN 46234 |
Min. Querschnitt für Kabel Kabelschuh-Anschluss | 0,14 mm2 |
Max. Querschnitt für Kabel Kabelschuh-Anschluss | 6 mm2 |
AWG min | Sechs und zwanzig |
AWG max | Zehn |
Loch-Durchmesser, min. | 4,3 mm |
Kabelschuh Breite, max. | 9,8 mm |
Schraube Durchmesser | 4 mm |
Gewinde | M4 |
Anzugsdrehmoment, min. | 1,4 Nm |
Anzugsmoment max | 2 Nm |
Gewinde | M4 |
Anzugsdrehmoment, min. | 1,4 Nm |
Anzugsmoment max | 2 Nm |
Verbindungs-Methode | Ring-Kabelschuh |
---|---|
Verbindung im acc. mit standard | JIS 8207-7-1 |
Leiterquerschnitt flexibel min. | 0,5 mm2 |
Leiterquerschnitt flexibel max. | 5.5 mm2 |
Kabelschuh-Verbindung gemäß standard | JIS 8207-7-1 |
Min. Querschnitt für Kabel Kabelschuh-Anschluss | 0,5 mm2 |
Max. Querschnitt für Kabel Kabelschuh-Anschluss | 5.5 mm2 |
Loch-Durchmesser, min. | 4,3 mm |
Kabelschuh Breite, max. | 9,8 mm |
Schraube Durchmesser | 4 mm |
Gewinde | M4 |
Anzugsdrehmoment, min. | 1,4 Nm |
Anzugsmoment max | 2 Nm |
Nennstrom IN | 40 A |
Maximaler Laststrom | 40 A |
Nennspannung UN | 600 V |
China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
---|---|
Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
