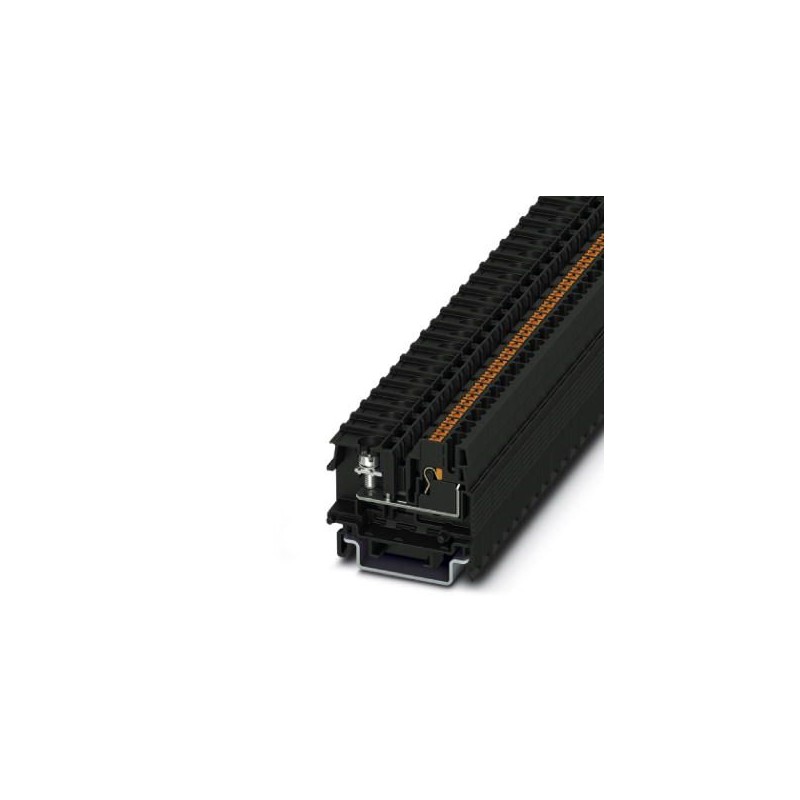

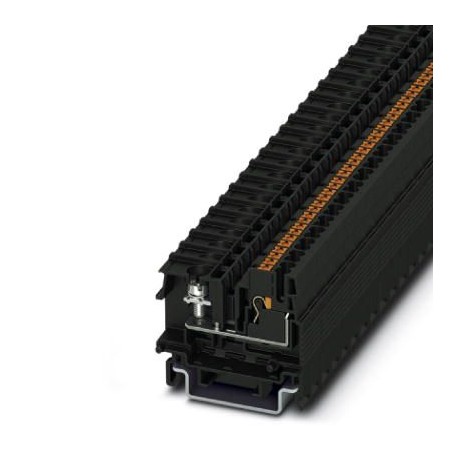

BTH 2,0-F 3281111 PHOENIX CONTACT Feed-through terminal block
BTH 2,0-F
3281111
PHOENIX_CONTACT
50
Feed-through terminal block
Reihenklemmen > Durchgangs-Reihenklemme
Terminals
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Drei Millionen zwei hundert eins und achtzig tausend eins hundert elf |
|---|---|
| Verpackungseinheit | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626620558 |
| Gewicht pro Stück (exklusive Verpackung) | 9.440 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | IN (Indien) |
Allgemeine
| Anzahl der Ebenen | Eins |
|---|---|
| Anzahl der verbindungen | Drei |
| Nennquerschnitt | 2,5 mm2 |
| Farbe | schwarz |
| Isoliermaterial | PC |
| Entflammbarkeit nach UL 94 | V0 |
| Bemessungsstoßspannung | 8 kV |
| Grad der Verschmutzung | Drei |
| Überspannungskategorie | III |
| Dämmstoff-Gruppe | IIIa |
| Maximale Wärmeabgabe bei nominalen Zustand | 0.77 W |
| Umgebungstemperatur (Betrieb) | -40 °C ... 110 °C |
| Verbindungs-Methode | Ring-Kabelschuh |
| Verbindung im acc. mit standard | IEC 60947-7-1 |
| Maximaler Laststrom | 24 A |
| Nennstrom IN | 24 A |
| Nennspannung UN | 690 V |
| Verbindungs-Methode | Push-in-Anschluss |
| Verbindung im acc. mit standard | IEC 60947-7-1 |
| Maximaler Laststrom | 24 A (Der maximale Laststrom nicht überschritten werden darf durch den Summenstrom aller angeschlossenen Leiter.) |
| Nennstrom IN | 24 A |
| Nennspannung UN | 690 V |
| Öffnen Sie Seite-panel | Ja |
Verbindungsdaten
| Verbindungs-Methode | Ring-Kabelschuh |
|---|---|
| Verbindung im acc. mit standard | IEC 60947-7-1 |
| Gewinde | M3,5 |
| Anzugsdrehmoment, min. | 1 Nm |
| Anzugsmoment max | 1,2 Nm |
| Abisolierlänge | 10 mm 12 mm ... |
| Leiterquerschnitt Feste min. | 0,5 mm2 |
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,14 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Min. AWG Leiterquerschnitt, flexibel | Sechs und zwanzig |
| Max. AWG Leiterquerschnitt, flexibel | Vierzehn |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,2 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 2,5 mm2 |
| Kabelschuh-Verbindung gemäß standard | DIN 46234 |
| Min. Querschnitt für Kabel Kabelschuh-Anschluss | 0,14 mm2 |
| Max. Querschnitt für Kabel Kabelschuh-Anschluss | 2,5 mm2 |
| AWG min | Sechs und zwanzig |
| AWG max | Sechzehn |
| Loch-Durchmesser, min. | 3,7 mm |
| Kabelschuh Breite, max. | 6,8 mm |
| Schraube Durchmesser | 3.5 mm |
| Gewinde | M3,5 |
| Anzugsdrehmoment, min. | 1 Nm |
| Anzugsmoment max | 1,2 Nm |
| Verbindungs-Methode | Push-in-Anschluss |
| Verbindung im acc. mit standard | IEC 60947-7-1 |
| Abisolierlänge | 10 mm 12 mm ... |
| Leiterquerschnitt Feste min. | 0,14 mm2 |
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Sechs und zwanzig |
| Leiterquerschnitt AWG max. | Vierzehn |
| Leiterquerschnitt flexibel min. | 0,14 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Min. AWG Leiterquerschnitt, flexibel | Sechs und zwanzig |
| Max. AWG Leiterquerschnitt, flexibel | Vierzehn |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,14 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 1,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,14 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 1,5 mm2 |
| Leiterquerschnitt Feste min. | 0,5 mm2 |
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Zwanzig |
| Leiterquerschnitt AWG max. | Vierzehn |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,34 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 1,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,34 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 1,5 mm2 |
Verbindungsdaten (JIS standard)
| Verbindungs-Methode | Ring-Kabelschuh |
|---|---|
| Verbindung im acc. mit standard | JIS 8207-7-1 |
| Leiterquerschnitt flexibel min. | 0,5 mm2 |
| Leiterquerschnitt flexibel max. | 2 mm2 |
| Kabelschuh-Verbindung gemäß standard | JIS 8207-7-1 |
| Min. Querschnitt für Kabel Kabelschuh-Anschluss | 0,5 mm2 |
| Max. Querschnitt für Kabel Kabelschuh-Anschluss | 2 mm2 |
| Loch-Durchmesser, min. | 3,7 mm |
| Kabelschuh Breite, max. | 6,8 mm |
| Schraube Durchmesser | 3.5 mm |
| Gewinde | M3,5 |
| Anzugsdrehmoment, min. | 1 Nm |
| Anzugsmoment max | 1.3 Nm |
| Nennstrom IN | 21 A |
| Maximaler Laststrom | 21 A |
| Nennspannung UN | 600 V |
| Verbindungs-Methode | Push-in-Anschluss |
| Verbindung im acc. mit standard | JIS 8207-7-1 |
| Single-wire-terminal-point, solid-Durchmesser min. | 0,5 mm |
| Single-wire-terminal-point, solid-Durchmesser max. | 1,6 mm |
| Leiterquerschnitt flexibel min. | 0,5 mm2 |
| Leiterquerschnitt flexibel max. | 2 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 2 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 2 mm2 |
| Anschlussquerschnitte direkt steckbar | 0,8 mm-1,6 mm |
| Single-wire-terminal-point, solid-Durchmesser min. | 0,8 mm |
| Single-wire-terminal-point, solid-Durchmesser max. | 1,6 mm |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 2 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 1,25 mm2 |
Normen und Vorschriften
| Verbindung im acc. mit standard | IEC 60947-7-1 |
|---|---|
| IEC 60947-7-1 | |
| Entflammbarkeit nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert eins und zwanzigeCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert eins und zwanzigeCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 5.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 6.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 8.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 9.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzig
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert elfUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehn
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
