> PHOENIX_CONTACT>Terminals>BTH 1,25-F 3281104 PHOENIX CONTACT Feed-through terminal block
Vorheriges Produkt Nächstes Produkt

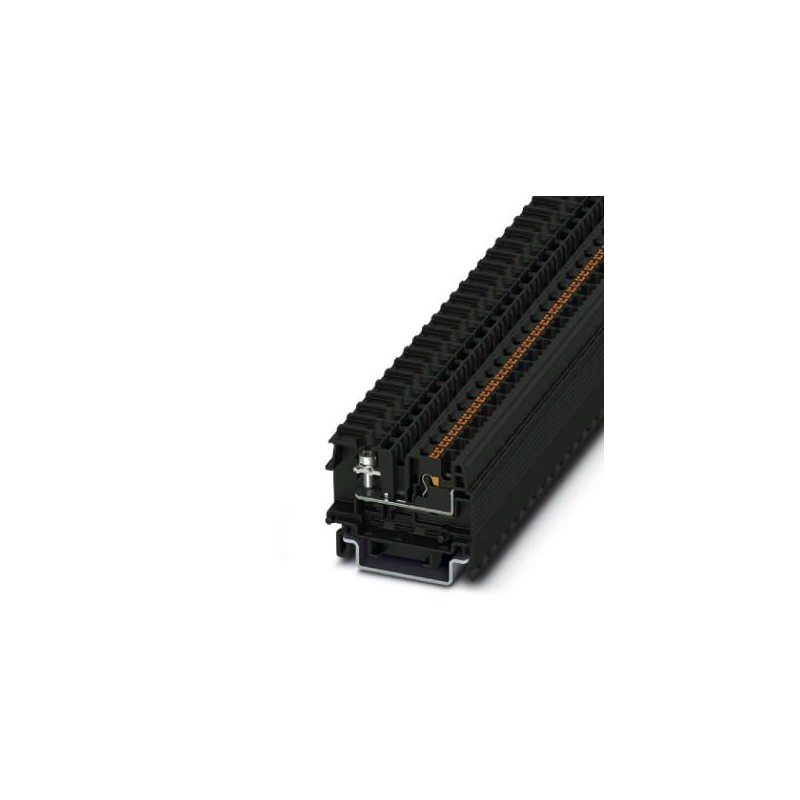

BTH 1,25-F 3281104 PHOENIX CONTACT Feed-through terminal block Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

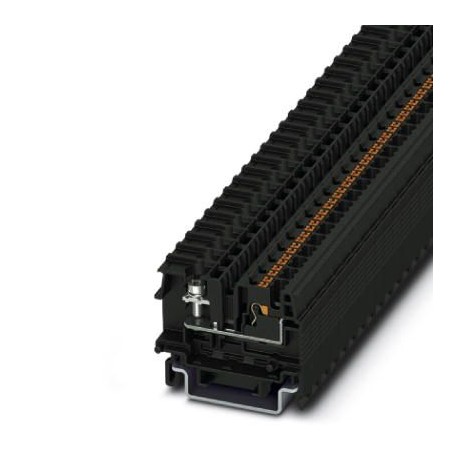

BTH 1,25-F 3281104 PHOENIX CONTACT Feed-through terminal block

BTH 1,25-F

3281104

PHOENIX_CONTACT

50

Feed-through terminal block

Durchgangsklemme, mit Flansch auf der linken Seite, Anschlussart: Ringkabelklemme, Push-in-Anschluss, Breite: 15,5 mm, Farbe: schwarz, Montage: NS 35/7,5, NS 35/15, Direkt oder Schiene verschraubt

Mehr Infos


Reihenklemmen > Durchgangs-Reihenklemme

Terminals

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Key-Kommerzielle Daten

OrderkeyDrei Millionen zwei hundert eins und achtzig tausend eins hundert vier
Verpackungseinheit50 pc
HinweisAuf Bestellung (vom Umtausch ausgeschlossen)
GTIN4055626620565
Gewicht pro Stück (exklusive Verpackung)22.220 g
Custom tariff numberFünf und achtzig Millionen drei hundert neun und sechzig tausend zehn
HerkunftslandIN (Indien)

Allgemeine

Anzahl der EbenenEins
Anzahl der verbindungenDrei
Nennquerschnitt1,5 mm2
Farbeschwarz
IsoliermaterialPC
Entflammbarkeit nach UL 94V0
Bemessungsstoßspannung8 kV
Grad der VerschmutzungDrei
ÜberspannungskategorieIII
Dämmstoff-GruppeIIIa
Maximale Wärmeabgabe bei nominalen Zustand0.56 W
Umgebungstemperatur (Betrieb)-40 °C ... 110 °C
Verbindungs-MethodeRing-Kabelschuh
Verbindung im acc. mit standardIEC 60947-7-1
Maximaler Laststrom17,5 A
Nennstrom IN17,5 A
Nennspannung UN690 V
Verbindungs-MethodePush-in-Anschluss
Verbindung im acc. mit standardIEC 60947-7-1
Maximaler Laststrom17,5 A (Der maximale Laststrom nicht überschritten werden darf durch den Summenstrom aller angeschlossenen Leiter.)
Nennstrom IN17,5 A
Nennspannung UN690 V
Öffnen Sie Seite-panelJa

Abmessungen

Breite15,5 mm
Länge42 mm
Pitch7 mm
Höhe NS 35/7,533,5 mm
Höhe NS 35/1541 mm

Verbindungsdaten

Verbindungs-MethodeRing-Kabelschuh
Verbindung im acc. mit standardIEC 60947-7-1
GewindeM3
Anzugsdrehmoment, min.0,6 Nm
Anzugsmoment max1 Nm
Abisolierlänge8 mm 9 mm ...
Leiterquerschnitt Feste min.0,5 mm2
Leiterquerschnitt solid max.1,5 mm2
Leiterquerschnitt flexibel min.0,14 mm2
Leiterquerschnitt flexibel max.1,5 mm2
Min. AWG Leiterquerschnitt, flexibelSechs und zwanzig
Max. AWG Leiterquerschnitt, flexibelSechzehn
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min.0,2 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max.1,5 mm2
Kabelschuh-Verbindung gemäß standardDIN 46234
Min. Querschnitt für Kabel Kabelschuh-Anschluss0,14 mm2
Max. Querschnitt für Kabel Kabelschuh-Anschluss1,5 mm2
AWG minSechs und zwanzig
AWG maxSechzehn
Loch-Durchmesser, min.3.2 mm
Kabelschuh Breite, max.5,8 mm
Schraube Durchmesser3 mm
GewindeM3
Anzugsdrehmoment, min.0,6 Nm
Anzugsmoment max1 Nm
Verbindungs-MethodePush-in-Anschluss
Verbindung im acc. mit standardIEC 60947-7-1
Abisolierlänge8 mm 9 mm ...
Leiterquerschnitt Feste min.0,14 mm2
Leiterquerschnitt solid max.1,5 mm2
Leiterquerschnitt AWG min.Sechs und zwanzig
Leiterquerschnitt AWG max.Sechzehn
Leiterquerschnitt flexibel min.0,14 mm2
Leiterquerschnitt flexibel max.1,5 mm2
Min. AWG Leiterquerschnitt, flexibelSechs und zwanzig
Max. AWG Leiterquerschnitt, flexibelSechzehn
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min.0,14 mm2
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max.1,5 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min.0,14 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max.0,75 mm2
Leiterquerschnitt Feste min.0,25 mm2
Leiterquerschnitt solid max.1,5 mm2
Leiterquerschnitt AWG min.Zwei und zwanzig
Leiterquerschnitt AWG max.Sechzehn
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min.0,25 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max.0,75 mm2
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min.0,25 mm2
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max.1,5 mm2

Verbindungsdaten (JIS standard)

Verbindungs-MethodeRing-Kabelschuh
Verbindung im acc. mit standardJIS 8207-7-1
Leiterquerschnitt flexibel min.0,5 mm2
Leiterquerschnitt flexibel max.1,25 mm2
Kabelschuh-Verbindung gemäß standardJIS 8207-7-1
Min. Querschnitt für Kabel Kabelschuh-Anschluss0,5 mm2
Max. Querschnitt für Kabel Kabelschuh-Anschluss1,25 mm2
Loch-Durchmesser, min.3.2 mm
Kabelschuh Breite, max.5,8 mm
Schraube Durchmesser3 mm
GewindeM3
Anzugsdrehmoment, min.0,6 Nm
Anzugsmoment max1 Nm
Nennstrom IN16 A
Maximaler Laststrom16 A
Nennspannung UN600 V
Verbindungs-MethodePush-in-Anschluss
Verbindung im acc. mit standardJIS 8207-7-1
Single-wire-terminal-point, solid-Durchmesser min.0,5 mm
Single-wire-terminal-point, solid-Durchmesser max.1,2 mm
Leiterquerschnitt flexibel min.0,5 mm2
Leiterquerschnitt flexibel max.1,25 mm2
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min.0,5 mm2
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max.1,25 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min.0,5 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max.0,75 mm2
Anschlussquerschnitte direkt steckbar0.5 mm 1.2 mm
Single-wire-terminal-point, solid-Durchmesser min.0,5 mm
Single-wire-terminal-point, solid-Durchmesser max.1,2 mm
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min.0,5 mm2
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max.1,25 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min.0,5 mm2
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max.0,75 mm2

Normen und Vorschriften

Verbindung im acc. mit standardIEC 60947-7-1
IEC 60947-7-1
Entflammbarkeit nach UL 94V0

Environmental Product Compliance

China RoHSUmweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e
Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte

Klassifikationen


Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf 69 Mbytes
