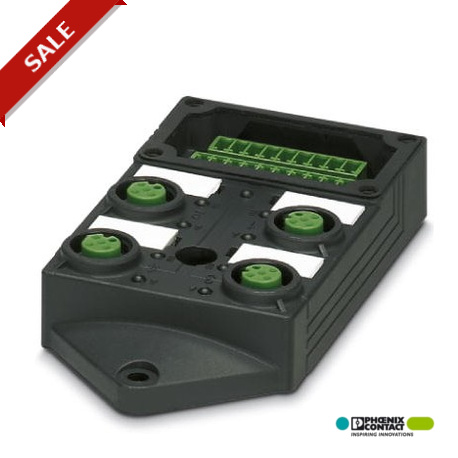

SACB-4/ 8-L-C GG SCO P 1452877 PHOENIX CONTACT Sensor-/Aktor-Box-Grundgehäuse, Anwendung: Standard, Anschlus..
SACB-4/ 8-L-C GG SCO P
1452877
PHOENIX_CONTACT
Sensor-/Aktor-Box-Grundgehäuse, Anwendung: Standard, Anschlussart: M12-SPEEDCON-Buchse Kunststoff, Anzahl der Steckplätze: 4, Polzahl: 5, Kodierung: A - Standard, Steckplatzbelegung: doppelt, Statusanzeige: Ja, pnp; Stammleitungsanschluss: Steckbarer Schraubanschluss, Schirmung: nein
Sensoren > Passiver Sensor-/Aktor-Verteiler (mit Leitung)
Kabel, Stecker, Boxen und QUICKON
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Allgemein
| Bemessungsspannung | 24 V DC |
|---|---|
| Betriebsspannung maximal Umax | 30 V DC |
| Strombelastbarkeit je E/A-Signal | 2 A |
| Strombelastbarkeit je Steckplatz | 4 A |
| Bemessungsstrom gesamt | 10 A |
| Polzahl | 5 |
| Anzahl der Steckplätze | 4 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Anschlussart Sensor/Aktor | M12-SPEEDCON-Buchse |
Umgebungsbedingungen
| Schutzart | IP65 |
|---|---|
| IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 80 °C |
Lokale Diagnosefunktion
| Lokale Diagnose | Versorgungsspannung LED grün |
|---|---|
| Statusanzeige I/O LED gelb |
Stammleitungsdaten/-anschlussdaten
| Anschlussart | Steckbarer Schraubanschluss |
|---|---|
| Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung | 0,4 Nm |
| Anzugdrehmoment Montageschraube für Gehäusebefestigung | 0,5 Nm |
Materialangaben
| Material Gehäuse | PBT |
|---|---|
| Material Vergussmasse | PUR |
| Material Kontakt | Cu-Legierung |
| Material Kontaktoberfläche | vergoldet |
| Material Kontaktträger | PA |
| Material Kontakt Stammkabelseite | Cu-Legierung |
| Material Kontaktoberfläche Stammkabelseite | Sn |
| Material Kontaktträger Stammkabelseite | PA |
| Material Gewindehülse | PBT |
| Material O-Ring | NBR |
| Material Dichtung | NBR (Anschlusshaube) |
Anschlussbelegung
| Steckplatz/Pol = Aderfarbe oder Anschluss | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 1-4 / 1 (+ 24 V) = BN | |
| 1-4 / 3 (0 V) = BU | |
| 1-4 / 5 (PE) = GN/YE |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1452877-SACB-4/ 8-L-C GG SCO P | 141 Kbytes |
|
