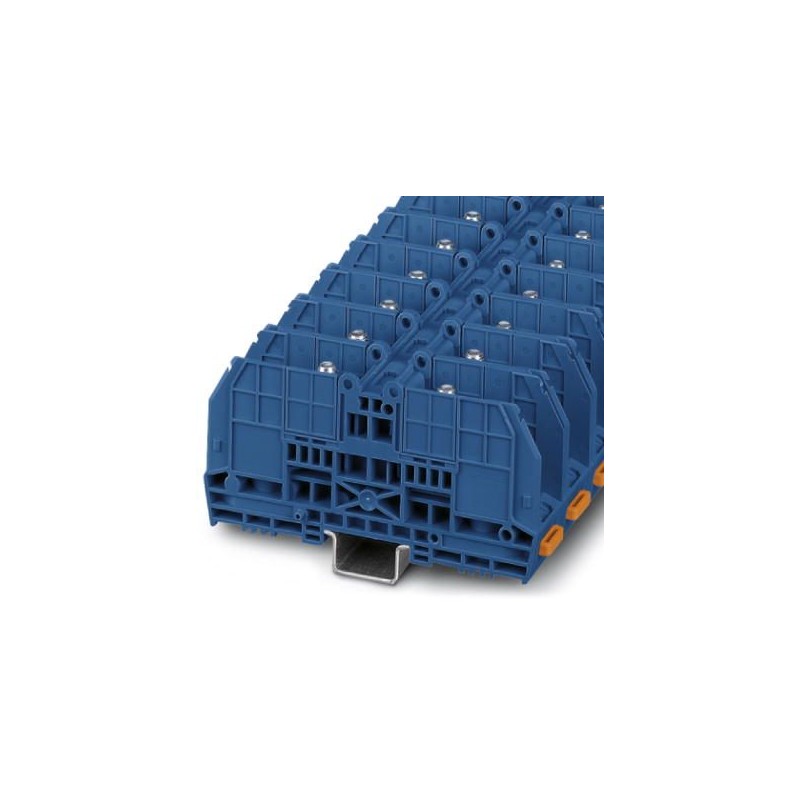

RBO 8 BU 3213136 PHOENIX CONTACT Bolzenanschlussklemme, Anschlussart: Bolzenanschluss, Polzahl: 1, Querschni.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

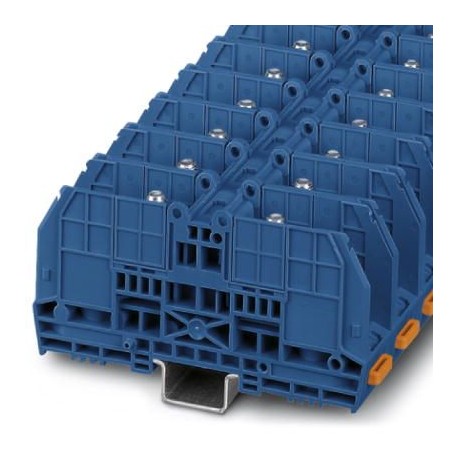

RBO 8 BU 3213136 PHOENIX CONTACT Bolzenanschlussklemme, Anschlussart: Bolzenanschluss, Polzahl: 1, Querschni..

RBO 8 BU

3213136

PHOENIX_CONTACT

5

Verfügbar

Schiff am heute

Bolzenanschlussklemme, Anschlussart: Bolzenanschluss, Polzahl: 1, Querschnitt: 6 mm² - 70 mm², AWG: 8 - 2/0, Breite: 29 mm, Höhe: 66 mm, Farbe: blau, Montageart: NS 35/7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

RT Ring Lug Terminals - Bolt connection terminals - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
5+8,73 €
25+8,09 €
45+7,92 €
65+7,83 €
90+7,76 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse2
Nennquerschnitt70 mm²
Farbeblau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
AnwendungsbereichBahnindustrie
Maschinenbau
Anlagenbau

Allgemein

Bemessungsstoßspannung8 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-1
Belastungsstrom maximal192 A (bei 70 mm² Leiterquerschnitt, der maximale Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden.)
Nennstrom IN192 A
Nennspannung UN1000 V
Offene Seitenwandnein
Polzahl1

Maße

Breite29 mm
Länge136 mm
Höhe66 mm
Höhe NS 35/7,567 mm
Höhe NS 35/1574,5 mm

Anschlussdaten

HinweisAnschlussbolzen
AnschlussartBolzenanschluss
Anschluss gemäß NormIEC 60947-7-1
Leiterquerschnitt starr min6 mm²
Leiterquerschnitt starr max70 mm²
Leiterquerschnitt AWG min8
Leiterquerschnitt AWG max2/0
Leiterquerschnitt flexibel min.6 mm²
Leiterquerschnitt flexibel max.70 mm²
Leiterquerschnitt flexibel AWG min8
Leiterquerschnitt flexibel AWG max2/0
Kabelschuhanschluss gemäß NormDIN 46234
Querschnitt Kabelschuhanschluss min2,5 mm²
Querschnitt Kabelschuhanschluss max70 mm²
Augendurchmesser8,4 mm
Breite22 mm
Bolzendurchmesser8 mm
SchraubengewindeM8
Anzugsdrehmoment min6 Nm
Anzugsdrehmoment max12 Nm
Kabelschuhanschluss gemäß NormDIN 46235
Querschnitt Kabelschuhanschluss min16 mm²
Querschnitt Kabelschuhanschluss max70 mm²
Augendurchmesser8,4 mm
Breite24 mm
Bolzendurchmesser8 mm
SchraubengewindeM8
Anzugsdrehmoment min6 Nm
Anzugsdrehmoment max12 Nm
SchraubengewindeM8
Anzugsdrehmoment min6 Nm
Anzugsdrehmoment max12 Nm

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-3213136-RBO 8 BUEnglish116 KbytesPHOENIX CONTACT-3213136-RBO 8 BU
