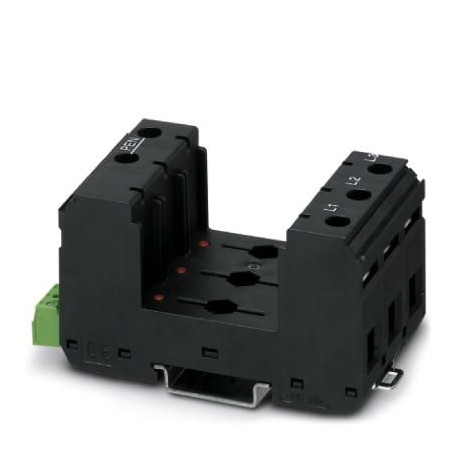

VAL-MS/3+0-BE/FM 2881803 PHOENIX CONTACT Überspannungsschutzbasiselement Typ 2
VAL-MS/3+0-BE/FM
2881803
PHOENIX_CONTACT
Überspannungsschutzbasiselement Typ 2
Basiselement für Entlader Typ 2 aus der Produktreihe VALVETRAB MS, mit Fernmeldekontakt. Ausführung für dreiphasige Stromversorgungen mit PEN-Treiber.
Erdung, Blitz- und Überspannungsschutz > Zubehör/Ersatzteile für Überspannungsschutz Energietechnik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2881803 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 59 (C-4-2017) |
| GTIN | 4046356091442 |
| Gewicht pro Stück (exklusive Verpackung) | 204,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 233,000 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemein
| IEC-Prüfklasse | II |
|---|---|
| T2 | |
| EN Type | T2 |
| Montageart | Tragschiene: 35 mm |
| Farbe | tiefschwarz RAL 9005 |
| Material Gehäuse | PBT |
| Verschmutzungsgrad | 2 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Bauform | Basiselement, Tragschienenmontage |
| Polzahl | 3 |
| Meldung Überspannungsschutz defekt | Fernmeldekontakt |
Weitere Beschreibungen
| Hinweis | Für den Einbau in ein berührgeschütztes Gehäuse. Für Applikationen mit einem UC> 500 V müssen seitliche Abstände sowie Abstände im Anschlussbereich von mindestens 5 mm zwischen verschiedenen aktiven Teilen einschließlich geerdeten Teilen berücksichtigt werden. |
|---|
Schutzschaltung
| Nennfrequenz fN | 50 Hz (60 Hz) |
|---|---|
| Höchste Dauerspannung UC | 800 V AC |
| Nennlaststrom IL | 80 A |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Maximale Vorsicherung bei V‑Durchgangsverdrahtung | 80 A (gG) |
| Maximale Vorsicherung bei Stichleitungsverdrahtung | 200 A (gG) |
Anzeige / Fernmeldung
| Schaltfunktion | Wechsler |
|---|---|
| Betriebsspannung | 5 V AC ... 250 V AC |
| 30 V DC | |
| Betriebsstrom | 5 mA AC ... 1,5 A AC |
| 1 A DC | |
| Anschlussart | Steck-/Schraubanschluss über COMBICON |
| Schraubengewinde | M2 |
| Anzugsdrehmoment | 0,25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Schraubengewinde | M5 |
| Anzugsdrehmoment | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 1,5 mm² ... 25 mm² |
| Leiterquerschnitt starr | 1,5 mm² ... 35 mm² |
| Leiterquerschnitt AWG | 15 ... 2 |
| Anschlussart | Gabelkabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm² ... 16 mm² |
UL Anzeige / Fernmeldung
| Betriebsspannung | 125 V AC |
|---|---|
| Betriebsstrom | 1 A AC |
| Anzugsdrehmoment | 4 lbf-in. |
| Leiterquerschnitt AWG | 30 ... 14 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130803eCl@ss 8.027130803eCl@ss 9.027130803
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2881803-VAL-MS/3+0-BE/FM | 125 Kbytes |
|
