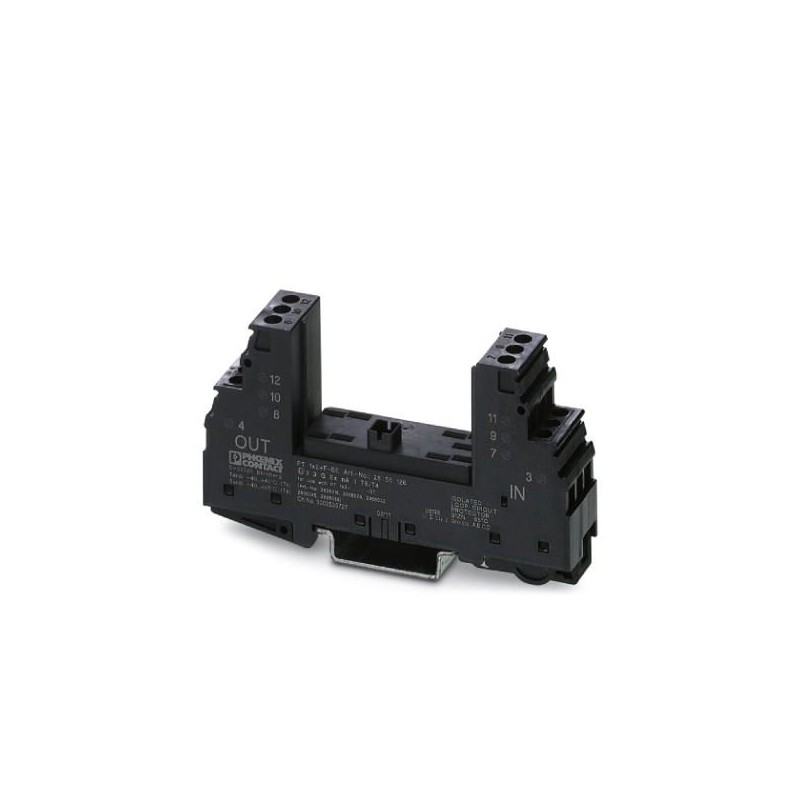

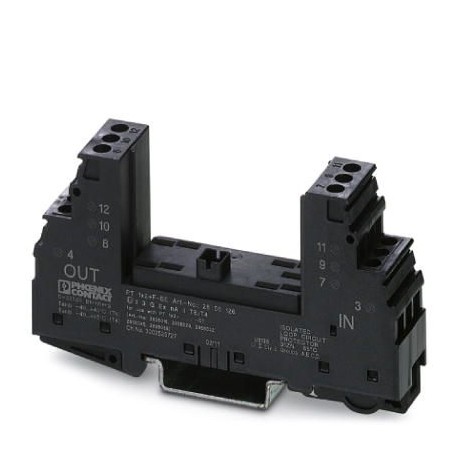

PT 1X2+F-BE 2856126 PHOENIX CONTACT Überspannungsschutzbasiselement
PT 1X2+F-BE
2856126
PHOENIX_CONTACT
Überspannungsschutzbasiselement
PT-Steckschutz-Basiselement mit Schutzschaltung für einen zweiadrigen Signalstromkreis ohne Erdpotential. Integrierter Gasaustrag als ausreichender Schutz zwischen GND und PE. Montage an NS 35/7,5 und NS 35/15, Gehäusebreite: 17,5 mm.
Erdung, Blitz- und Überspannungsschutz > Zubehör/Ersatzteile für Überspannungsschutz Informations-/MSR-Technik
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2856126 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Katalogseite | Seite 98 (C-4-2017) |
| GTIN | 4017918599270 |
| Gewicht pro Stück (exklusive Verpackung) | 46,381 g |
| Gewicht pro Stück (inklusive Verpackung) | 52,620 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Schutzart | IP20 |
Allgemein
| Material Gehäuse | PA 6.6 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | tiefschwarz RAL 9005 |
| Montageart | Tragschiene: 35 mm |
| Bauform | Basiselement, Tragschienenmontage |
| Polzahl | 2 |
| Wirkungsrichtung | Signal Ground/Shield-Earth Ground |
Schutzschaltung
| Nennspannung UN | 48 V DC |
|---|---|
| Höchste Dauerspannung UC | 53 V DC |
| 37 V AC | |
| Bemessungsstrom | 450 mA (45 °C) |
| Widerstand pro Pfad | 2,2 Ω ±10 % |
| Meldung Überspannungsschutz defekt | keine |
| Erforderliche Vorsicherung maximal | 500 mA (T) |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Schraubengewinde | M3 |
| Anzugsdrehmoment | 0,5 Nm |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 61643-21 2000 + Corrigendum 2001 + A1:2008, modifiziert + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130803eCl@ss 8.027130803eCl@ss 9.027130803
