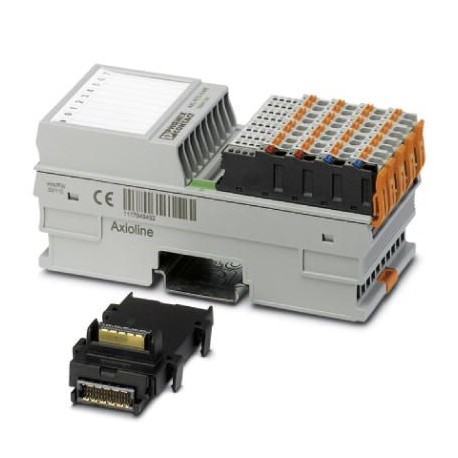

AXL F RTD8 1F 2688077 PHOENIX CONTACT Axioline F-Temperaturmodul, 8 Eingänge für den Anschluss von Temperatu.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AXL F RTD8 1F 2688077 PHOENIX CONTACT Axioline F-Temperaturmodul, 8 Eingänge für den Anschluss von Temperatu..

AXL F RTD8 1F

2688077

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Axioline F-Temperaturmodul, 8 Eingänge für den Anschluss von Temperatur-Messwiderständen (inklusive Bussockelmodul und Steckern)

Mehr Infos


Steuerungen SPS

AUTOMATION Komponenten und Systeme - PHOENIX CONTACT

I/O-Systeme. Connectors - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
1+$496.41
2+$483.23
3+$480.43
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Produktbeschreibung

Das Modul ist zum Einsatz innerhalb einer Axioline F-Station vorgesehen.

Es dient zur Erfassung der Signale resistiver Temperatursensoren.

Das Modul unterstützt alle gängigen Platin- und Nickel-Sensoren nach DIN EN 60751 und SAMA. Außerdem werden die Sensoren Cu10, Cu50, Cu53 und diverse KTY8x-Sensortypen unterstützt.

Maße

Breite53,6 mm
Höhe126,1 mm
Tiefe54 mm
Hinweis zu MaßangabenDie Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)70 kPa ... 106 kPa (bis zu 3000 m üNN)
Luftdruck (Lagerung/Transport)70 kPa ... 106 kPa (bis zu 3000 m üNN)
SchutzartIP20

Anschlussdaten

BenennungAxioline F-Stecker
AnschlussartPush-in-Anschluss
Hinweis zu AnschlussartBeachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation".
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max16
Abisolierlänge8 mm

Allgemein

Nettogewicht215 g
Hinweis zu Gewichtsangabenmit Steckern und Bussockelmodul
MontageartTragschiene

Schnittstellen

BenennungAxioline F-Lokalbus
AnschlussartBussockelmodul
Übertragungsgeschwindigkeit100 MBit/s

Axioline Potenziale

Logikspannung UBus5 V DC (über Bussockelmodul)
Stromaufnahme aus UBustyp. 115 mA
max. 180 mA
Einspeisung für Analogmodule UA24 V DC
Stromaufnahme aus UAtyp. 15 mA
max. 25 mA

Analoge Eingänge

Anzahl der Eingänge8 (für resistive Temperatursensoren)
Benennung EingangAnaloge Eingänge
Beschreibung des EingangsEingänge für resistive Temperatursensoren
AnschlussartPush-in-Anschluss
Anschlusstechnik2-, 3-, 4-Leiter (geschirmt)
Verwendbare Sensortypen (RTD)Pt-, Ni-, KTY-, Cu-Sensoren
Widerstandsbereich linear0 Ω ... 500 Ω
0 kΩ ... 5 kΩ
Nennwert der Stromquellen1 mA (Pt 100, Ni 100, RLin 500 Ω; gepulster Strom, die Angabe ist während der Abtastphase gültig)
Messwertdarstellung16 Bit (15 Bit + Vorzeichen)
Auflösung A/D24 Bit
SchutzbeschaltungKurzschluss-Schutz, Überlastschutz der Eingänge
DatenformateIB IL, S7-kompatibel
GenauigkeitSiehe Tabellen unter Toleranzangaben
Eingangsfilterzeit40 ms

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2688077-AXL F RTD8 1F English 233 Kbytes PHOENIX CONTACT-2688077-AXL F RTD8 1F
