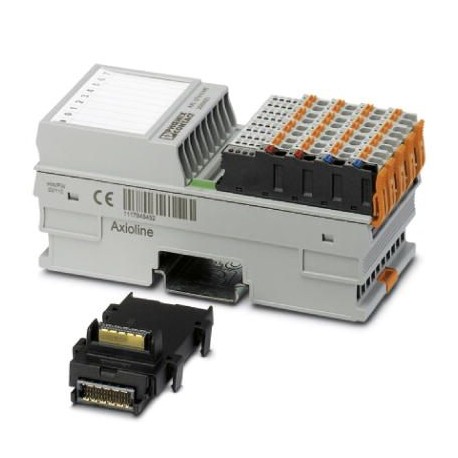

PHOENIX_CONTACT AXL F UTH8 1F 2688417 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AXL F UTH8 1F 2688417 PHOENIX CONTACT I/O-Modul

Artikel-Nr.: AXL F UTH8 1F

Code: 2688417

Hersteller: PHOENIX_CONTACT

Beschreibung:

I/O-Modul
AxiolineF, Temperaturerfassungsmodul, Analogeingänge: 8 (8 Eingänge für thermische oder lineare Spannungselemente, zusätzlich 1 Eingang -5 V bis +5 V), Anschlusstechnik: 2 Leiter (geschirmt, paarweise verdrillt), Übertragungsrate am lokalen Bus: 100 MBit/s, Schutzart: IP20, inkl. Busbuchsenmodul und AxiolineF-Steckern

Kategorien:

  • Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Analoges Ein-/Ausgangs-Modul
  • PHOENIX_CONTACT > I / O

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 505,07 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2688417
Verpackungseinheit1 STK
VerkaufsschlüsselO1 - Automatisierungssys.
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 119 (C-6-2017)
GTIN4046356640923
Gewicht pro Stück (exklusive Verpackung)144,000 g
Gewicht pro Stück (inklusive Verpackung)271,300 g
Zolltarifnummer85389091
HerkunftslandDE (Deutschland)

Maße

Maßzeichnung
Breite53,6 mm
Höhe126,1 mm
Tiefe54 mm
Hinweis zu MaßangabenDie Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)70 kPa ... 106 kPa (bis zu 3000 m üNN)
Luftdruck (Lagerung/Transport)70 kPa ... 106 kPa (bis zu 3000 m üNN)
SchutzartIP20

Anschlussdaten

BenennungAxioline F-Stecker
AnschlussartPush-in-Anschluss
Hinweis zur AnschlussartBeachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation".
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max16
Abisolierlänge8 mm

Allgemein

MontageartTragschiene
Nettogewicht144 g
Hinweis zu Gewichtsangabenmit Steckern und Bussockelmodul

Schnittstellen

BenennungAxioline F-Lokalbus
Anzahl der Kanäle2
AnschlussartBussockelmodul
Übertragungsgeschwindigkeit100 MBit/s

Axioline Potenziale

BenennungVersorgung des Axioline F-Lokalbusses (UBus)
Versorgungsspannung5 V DC (über Bussockelmodul)
Stromaufnahmetyp. 115 mA
max. 180 mA
Leistungsaufnahmetyp. 0,55 W
max. 0,9 W
BenennungEinspeisung für Analogmodule (UA)
Versorgungsspannung24 V DC
Versorgungsspannungsbereich19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Stromaufnahmetyp. 45,3 mA
max. 70 mA
Leistungsaufnahmemax. 1,68 W
typ. 1,63 W (Gerät gesamt)
max. 2,58 W (Gerät gesamt)
SchutzbenennungÜberspannungsschutz Versorgungsspannung
Verpolschutz Versorgungsspannung
Transientenschutz

Analoge Eingänge

Anzahl der Eingänge8 +1 (8 Eingänge für Thermoelemente oder lineare Spannung, zusätzlich 1 Eingang -5 V bis +5 V)
Benennung EingangAnaloge Eingänge
Beschreibung des EingangsEingänge für Thermoelemente oder lineare Spannung
AnschlussartFederkraftanschluss in Direktstecktechnik
Anschlusstechnik2-Leiter (geschirmt, paarig verdrillt)
Verwendbare Sensortypen (RTD)Pt 100 (4 externe Vergleichsstellen, auch als Sensoreingang nutzbar)
Verwendbare Sensortypen (TC)U, T, L, J, E, K, N, S, R, B, C, W, HK
MessprinzipSigma-Delta-Verfahren
Messwertdarstellung16 Bit (15 Bit + Vorzeichen)
Auflösung A/D24 Bit
SchutzbenennungKurzschlussschutz, Überlastschutz der Eingänge
Transientenschutz der Eingänge
Eingangsfilterzeit40 ms

Potenzialtrennung

Prüfstrecke5-V-Versorgung (Logik) / 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min.
5-V-Versorgung (Logik) / Funktionserde 500 V AC 50 Hz 1 min.
24-V-Versorgung (Peripherie) / Funktionserde 500 V AC 50 Hz 1 min.

Normen und Bestimmungen

Mechanische PrüfungenVibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g
Schock nach EN 60068-2-27/IEC 60068-2-27 30g
Dauerschock nach EN 60068-2-27/IEC 60068-2-27 10g
SchutzklasseIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 2688417 Industriesteuerungen SPS (EC001596)

MerkmalsnameVersorgungsspannung DC (EF007534)
Merkmalswert19.2 V
MerkmalsnameSpannungsart der Versorgungsspannung (EF002991)
MerkmalswertDC
MerkmalsnameEingang, Strom (EF003204)
MerkmalswertNein
MerkmalsnameEingang, Spannung (EF003205)
MerkmalswertNein
MerkmalsnameEingang, Widerstand (EF003206)
MerkmalswertJa
MerkmalsnameEingang, Widerstandsthermometer (EF003207)
MerkmalswertJa
MerkmalsnameEingang, Thermoelement (EF003208)
MerkmalswertJa
MerkmalsnameEingangssignal konfigurierbar (EF003209)
MerkmalswertNein
MerkmalsnameAuflösung der Analogeingänge (EF003575)
Merkmalswert24 Bit
MerkmalsnameAusgang, Strom (EF003212)
MerkmalswertNein
MerkmalsnameAusgang, Spannung (EF003213)
MerkmalswertNein
MerkmalsnameAusgangssignal konfigurierbar (EF003214)
MerkmalswertNein
MerkmalsnameAnzahl der analogen Eingänge (EF001994)
Merkmalswert0
MerkmalsnameAnzahl der analogen Ausgänge (EF001995)
Merkmalswert0
MerkmalsnameAnaloge Eingänge konfigurierbar (EF008518)
MerkmalswertNein
MerkmalsnameAnaloge Ausgänge konfigurierbar (EF008519)
MerkmalswertNein
MerkmalsnameAnzahl der HW-Schnittstellen Industrial Ethernet (EF003020)
Merkmalswert0
MerkmalsnameAnzahl der Schnittstellen PROFINET (EF006932)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-232 (EF003021)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-422 (EF003022)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-485 (EF003023)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell TTY (EF003024)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen parallel (EF003026)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen Wireless (EF006933)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen USB (EF003025)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen sonstige (EF003027)
Merkmalswert0
MerkmalsnameUnterstützt Protokoll für EtherCAT (EF017564)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für TCP/IP (EF003050)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIBUS (EF003052)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für CAN (EF003053)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS (EF003054)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für ASI (EF003051)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für KNX (EF003055)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Modbus (EF003057)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Data-Highway (EF003058)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet (EF003059)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SUCONET (EF003060)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für LON (EF003017)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET IO (EF007525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET CBA (EF007524)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SERCOS (EF006657)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Foundation Fieldbus (EF007522)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherNet/IP (EF007521)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für AS-Interface Safety at Work (EF007519)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet Safety (EF007520)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS-Safety (EF006662)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIsafe (EF007526)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SafetyBUS p (EF007527)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für sonstige Bussysteme (EF003062)
MerkmalswertJa
MerkmalsnameFunkstandard Bluetooth (EF007178)
MerkmalswertNein
MerkmalsnameFunkstandard WLAN 802.11 (EF007179)
MerkmalswertNein
MerkmalsnameFunkstandard GPRS (EF008523)
MerkmalswertNein
MerkmalsnameFunkstandard GSM (EF008524)
MerkmalswertNein
MerkmalsnameFunkstandard UMTS (EF008525)
MerkmalswertNein
MerkmalsnameIO-Link Master (EF007298)
MerkmalswertNein
MerkmalsnameSystemkomponente (EF004118)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameFeldbusanschluss über seperaten Buskoppler möglich (EF004002)
MerkmalswertJa
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameWand-/Direktmontage möglich (EF007020)
MerkmalswertJa
MerkmalsnameFronteinbau möglich (EF007016)
MerkmalswertNein
MerkmalsnameRack-Montage möglich (EF007018)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
Merkmalswertohne
MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)
MerkmalswertNein
MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)
MerkmalswertNein
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameBreite (EF000008)
Merkmalswert53.6 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert125.894343 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert52.59 mm
