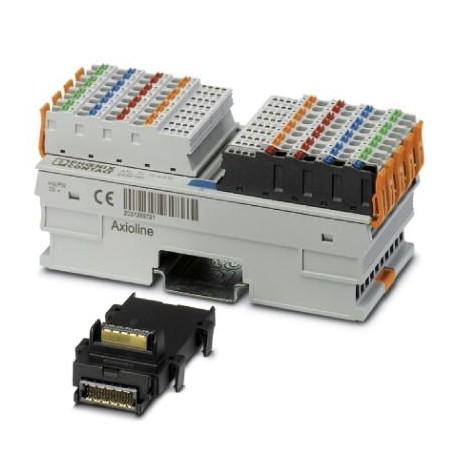

AXL F DI16/4 2F 2688022 PHOENIX CONTACT I/O-Modul

Artikel-Nr.: AXL F DI16/4 2F

Code: 2688022

Hersteller: PHOENIX_CONTACT

Beschreibung:

I/O-Modul
AxiolineF, Digitales Eingangsmodul, Digitale Eingänge: 16, 24 VDC, Anschlusstechnik: 4 Leiter, Übertragungsgeschwindigkeit auf dem lokalen Bus: 100 MBit/s, Schutzart: IP20, inkl. Bussockelmodul und AxiolineF-Steckverbinder

Kategorien:

  • Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
  • PHOENIX_CONTACT > I / O

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 212,65 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2688022
Verpackungseinheit1 STK
VerkaufsschlüsselO1 - Automatisierungssys.
KatalogseiteSeite 107 (C-6-2017)
GTIN4046356501606
Gewicht pro Stück (exklusive Verpackung)231,000 g
Gewicht pro Stück (inklusive Verpackung)303,600 g
Zolltarifnummer85389091
HerkunftslandDE (Deutschland)

Maße

Maßzeichnung
Breite53,6 mm
Höhe129,9 mm
Tiefe54 mm
Hinweis zu MaßangabenDie Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)5 % ... 95 % (keine Betauung)
Luftdruck (Betrieb)70 kPa ... 106 kPa (bis zu 3000 m üNN)
Luftdruck (Lagerung/Transport)70 kPa ... 106 kPa (bis zu 3000 m üNN)
SchutzartIP20

Anschlussdaten

BenennungAxioline F-Stecker
AnschlussartPush-in-Anschluss
Hinweis zur AnschlussartBeachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation".
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max16
Abisolierlänge8 mm

Allgemein

MontageartTragschiene
Nettogewicht231 g
Hinweis zu Gewichtsangabenmit Steckern und Bussockelmodul

Schnittstellen

BenennungAxioline F-Lokalbus
Anzahl der Kanäle2
AnschlussartBussockelmodul
Übertragungsgeschwindigkeit100 MBit/s

Axioline Potenziale

BenennungVersorgung des Axioline F-Lokalbusses (UBus)
Versorgungsspannung5 V DC (über Bussockelmodul)
Stromaufnahmemax. 120 mA (bis HW 04)
max. 60 mA (ab HW 05)
Leistungsaufnahmemax. 600 mW (bis HW 04)
max. 300 mW (ab HW 05)
BenennungEinspeisung für digitale Eingabemodule (UI)
Versorgungsspannung24 V DC
Versorgungsspannungsbereich19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Stromaufnahmemax. 4 A (2 A je Gruppe aus acht Eingängen)
Leistungsaufnahmemax. 120,8 W (davon 800 mW interne Verluste)
SchutzbenennungÜberspannungsschutz Versorgungsspannung
Verpolschutz Versorgungsspannung
Absicherungmax. 8 A (Verpolschutz bis 5 A)

Digitale Eingänge

Benennung EingangDigitale Eingänge
Beschreibung des EingangsEN 61131-2 Typ 1 und 3
AnschlussartPush-in-Anschluss
Anschlusstechnik4-Leiter
Anzahl der Eingänge16
SchutzbenennungVerpolschutz der Eingänge
Eingangsfilterzeit500 µs (default)
Eingangsspannungsbereich "0"-Signal-3 V DC ... 5 V DC
Eingangsspannungsbereich "1"-Signal11 V DC ... 30 V DC
Nenneingangsstrom bei UIN2,4 mA

Potenzialtrennung

Prüfstrecke5-V-Versorgung (Logik) / 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min.
5-V-Versorgung (Logik) / Funktionserde 500 V AC 50 Hz 1 min.
24-V-Versorgung (Peripherie) / Funktionserde 500 V AC 50 Hz 1 min.

Normen und Bestimmungen

Mechanische PrüfungenVibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g
Schock nach EN 60068-2-27/IEC 60068-2-27 30g
Dauerschock nach EN 60068-2-27/IEC 60068-2-27 10g
SchutzklasseIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 2688022 Industriesteuerungen SPS (EC001599)

MerkmalsnameVersorgungsspannung DC (EF007534)
Merkmalswert19.2 V
MerkmalsnameSpannungsart der Versorgungsspannung (EF002991)
MerkmalswertDC
MerkmalsnameAnzahl der digitalen Eingänge (EF001992)
Merkmalswert16
MerkmalsnameAnzahl der digitalen Ausgänge (EF001993)
Merkmalswert0
MerkmalsnameDigitale Eingänge konfigurierbar (EF008516)
MerkmalswertNein
MerkmalsnameDigitale Ausgänge konfigurierbar (EF008520)
MerkmalswertNein
MerkmalsnameEingangsstrom bei Signal 1 (EF001428)
Merkmalswert0.0024 mA
MerkmalsnameZulässige Spannung am Eingang (EF007554)
Merkmalswert-3 V
MerkmalsnameArt der Eingangsspannung (EF003033)
MerkmalswertDC
MerkmalsnameArt des Digitalausgangs (EF003601)
Merkmalswertohne
MerkmalsnameKurzschlussschutz, Ausgänge vorhanden (EF003203)
MerkmalswertNein
MerkmalsnameAnzahl der HW-Schnittstellen Industrial Ethernet (EF003020)
Merkmalswert0
MerkmalsnameAnzahl der Schnittstellen PROFINET (EF006932)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-232 (EF003021)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-422 (EF003022)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-485 (EF003023)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell TTY (EF003024)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen parallel (EF003026)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen Wireless (EF006933)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen USB (EF003025)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen sonstige (EF003027)
Merkmalswert0
MerkmalsnameMit optischer Schnittstelle (EF003028)
MerkmalswertNein
MerkmalsnameFunkstandard Bluetooth (EF007178)
MerkmalswertNein
MerkmalsnameFunkstandard WLAN 802.11 (EF007179)
MerkmalswertNein
MerkmalsnameFunkstandard GPRS (EF008523)
MerkmalswertNein
MerkmalsnameFunkstandard GSM (EF008524)
MerkmalswertNein
MerkmalsnameFunkstandard UMTS (EF008525)
MerkmalswertNein
MerkmalsnameIO-Link Master (EF007298)
MerkmalswertNein
MerkmalsnameSystemkomponente (EF004118)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameVerzögerungszeit bei Signalwechsel (EF002382)
Merkmalswert0 ms
MerkmalsnameFeldbusanschluss über seperaten Buskoppler möglich (EF004002)
MerkmalswertJa
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameWand-/Direktmontage möglich (EF007020)
MerkmalswertNein
MerkmalsnameFronteinbau möglich (EF007016)
MerkmalswertNein
MerkmalsnameRack-Montage möglich (EF007018)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswertohne
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
Merkmalswertohne
MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)
MerkmalswertNein
MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)
MerkmalswertNein
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameBreite (EF000008)
Merkmalswert53.6 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert129.388068 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert52.59 mm
