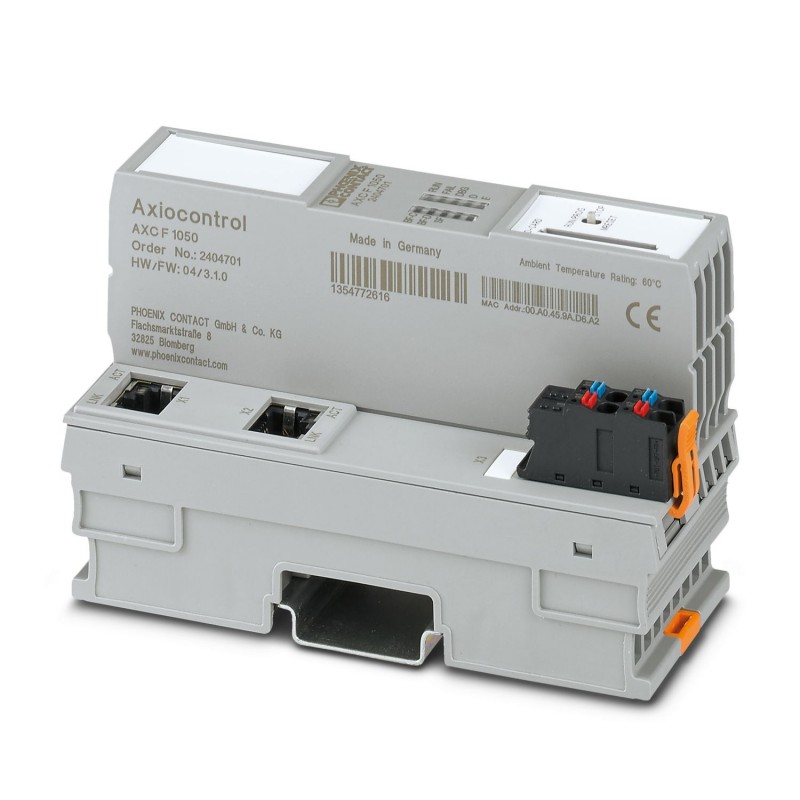

AXC F 1050 2404701 PHOENIX CONTACT Controller Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AXC F 1050 2404701 PHOENIX CONTACT Controller

AXC F 1050

2404701

PHOENIX_CONTACT

Controller

Axiale Steuerung für das Axioline Direct I/O Steuerungssystem. Mit 2 Ethernet-Schnittstellen und Programmierbarkeit nach IEC 61131-3. Komplett mit Stecker und Beschriftungsfläche.

Mehr Infos


Kontrollsysteme

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Key-Kommerzielle Daten

OrderkeyZwei Millionen vier hundert vier tausend sieben hundert eins
Verpackungseinheit1 pc
HinweisAuf Bestellung (vom Umtausch ausgeschlossen)
GTIN4055626426310
Gewicht pro Stück (exklusive Verpackung)225.600 g
Custom tariff numberFünf und achtzig Millionen drei hundert eins und siebzig tausend eins und neunzig
HerkunftslandDE (Deutschland)

Abmessungen

Breite45 mm
Höhe125.9 mm
Tiefe74 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-25 °C ... 60 °C bis zu 2000 m über NN
-25 °C ... 55 °C bis 3000 m über NN
Umgebungstemperatur (Lagerung/transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 % (nach DIN EN 61131-2, nicht betauend, keine Vereisung)
Zulässige Luftfeuchtigkeit (Lagerung/transport)10 % ... 95 % (nach DIN EN 61131-2, nicht betauend, keine Vereisung)
Luftdruck (Betrieb)70 kPa ... 106 kPa (bis zu 3000 m über dem Meeresspiegel)
Luftdruck (Lagerung/transport)58 kPa ... 106 kPa (bis zu 4500 m über NN)
Schock30g, 11 ms Zeit, Halbsinus-Impuls, nach IEC 60068-2-27
Vibration (Betrieb)5g

Control system

Engineering-toolPLCnext Ingenieur
Programmiersprachen unterstütztProgrammierung in acc. mit IEC 61131-3
Konfigurations-toolConfig+ ab Version 1.01 oder höher

IEC-61131-Laufzeitsystem

Engineering-toolPLCnext Ingenieur
Programm-Speicher2 Mbyte
Massenspeicher2 Mbyte
Remanente Massenspeicher48 kByte (NVRAM)
Anzahl der control-AufgabenAcht
Echtzeit-UhrJa

Feldbus-Funktion

Bezeichnung
Menge an Daten verarbeitenmax. 4096 Bit (Axioline F-local-bus (Eingang))
max. 4096 Bit (Axioline F-local-bus (Ausgang))
max. 32768 Bit (pro station)
Anzahl der unterstützten Gerätemax. 63 (pro station)
Anzahl der local-bus-Geräte angeschlossen werden könnenmax. 63 (beobachten Stromverbrauch)

Daten-Schnittstellen

SchnittstelleAxioline F-local-bus
AnzahlEins
Verbindungs-MethodeBus-sockel-Modul
Übertragungsgeschwindigkeit100 Mbit / s
SchnittstelleService
AnzahlEins
Verbindungs-MethodeMicro-USB Typ B
Übertragungsgeschwindigkeitmax. 115,2 kbit / s
SchnittstelleEthernet
AnzahlZwei
Verbindungs-MethodeRJ45-Buchse
Übertragungsgeschwindigkeit10/100 Mbit / s

PROFINET

Die Funktion des GerätesPROFINET-controller, PROFINET-Gerät
SpezifikationVersion 2.3
Update-ratemin. 32 ms (16 Geräte)
min. 32 ms (8 Geräte)
min. 16 ms (4 Geräte)
min. 8 ms (2 Geräte)
min. 4 ms (1. Gerät)

Netzteil

VersorgungsspannungsbereichMIT 19,2 V DC ... 30 V DC
Verlustleistungmax. 3 W

Allgemeine Daten

ProzessorAltera Nios II 1x 100 MHz

Normen und Vorschriften

Elektromagnetische VerträglichkeitDie Einhaltung der EMV-Richtlinie 2014/30/EU
StöraussendungLärm-emissions-Prüfung nach EN 61000-6-3 Radio noise emission EN 55032 Klasse B
Immunität surgeStörfestigkeit Prüfung nach EN 61000-6-2 Transiente überspannung (surge) EN 61000-4-5/IEC 61000-4-5 Kriterium B, DC-Versorgungsleitungen: ±0,5 kV/±0,5 kV (symmetrisch/asymmetrisch), Feldbus Kabelschirm: ±1 kV
Immunität gegenüber burstStörfestigkeit Prüfung nach EN 61000-6-2 Schnelle Transienten (burst) EN 61000-4-4/IEC 61000-4-4 Kriterium B 2 kV
Immunität gegen EFStörfestigkeit Prüfung nach EN 61000-6-2 Elektromagnetische Felder EN 61000-4-3/IEC 61000-4-3 Kriterium A Feldstärke: 10 V/m
Immunität gegen ESDStörfestigkeit Prüfung nach EN 61000-6-2 Elektrostatische Entladung (ESD) EN 61000-4-2/IEC 61000-4-2 Kriterium B 6 kV kontaktentladung, 8 kV Luftentladung
Unempfindlichkeit gegen leitungsgebundene StörungenStörfestigkeit Prüfung nach EN 61000-6-2 Leitungsgeführte Störungen EN 61000-4-6/IEC 61000-4-6 Kriterium A; Prüfspannung 10 V
Vibration (Lagerung/transport)5g
Schock30g, 11 ms Zeit, Halbsinus-Impuls, nach IEC 60068-2-27
Vibration (Betrieb)5g
Schock (Betrieb)10g (Bump-Ausdauer-test nach EN 60068-2-29)

Environmental Product Compliance

China RoHSUmweltfreundliche Nutzung Zeitraum = 50
Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers"
