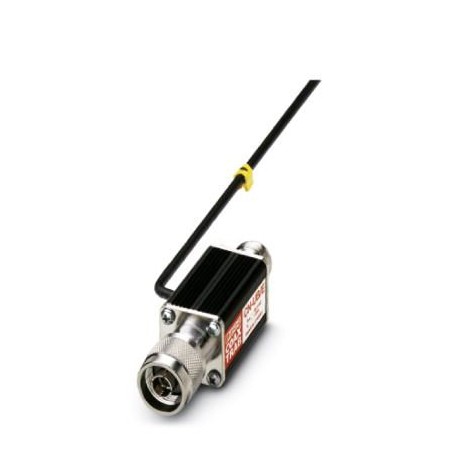

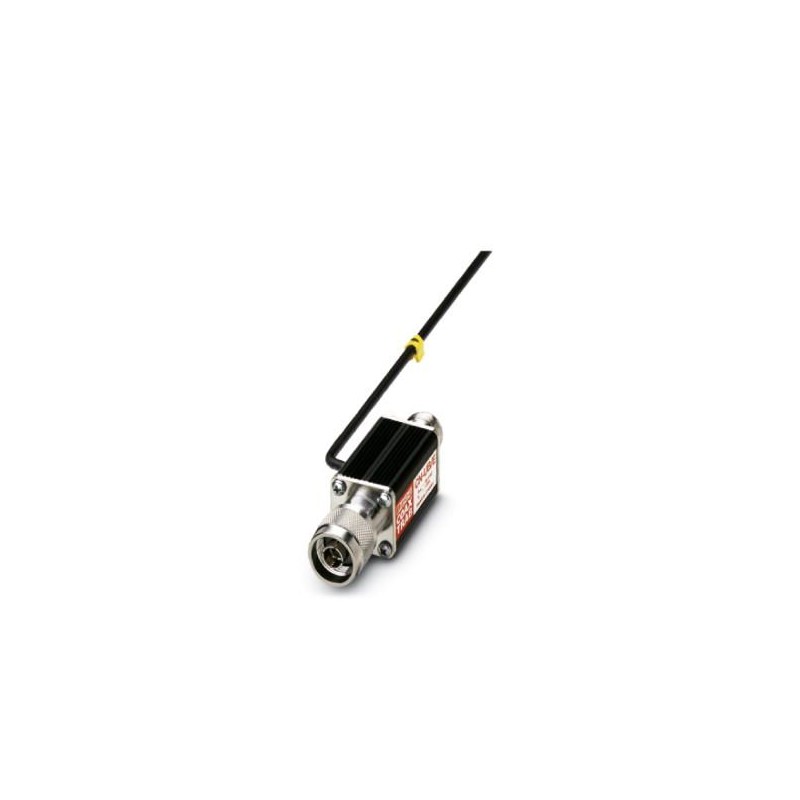

CN-UB/E 2763691 PHOENIX CONTACT Zwischenstecker mit Überspannungsschutz für koaxiale Signalschnittstellen mi.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CN-UB/E 2763691 PHOENIX CONTACT Zwischenstecker mit Überspannungsschutz für koaxiale Signalschnittstellen mi..

CN-UB/E

2763691

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Zwischenstecker mit Überspannungsschutz für koaxiale Signalschnittstellen mit erdpotenzialfreiem Schirm. Anschluss: N-Connector, Buchse-Stecker

Mehr Infos


Spannungsspitzen

TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Surge protection for transceiver systems - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
1+$115.37
3+$108.75
5+$106.46
7+$105.17
9+$104.64
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Höhe83 mm
Breite25,4 mm
Tiefe25,4 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 80 °C
SchutzartIP20

Allgemein

Material GehäuseAluminium
Farbeschwarz
Normen für Luft- und KriechstreckenDIN VDE 0110-1
IEC 60664-1
ÜberspannungskategorieII
Verschmutzungsgrad2
MontageartAnschlussspezifisches Zwischenstecken
BauformZwischenstecker
WirkungsrichtungLine-Shield/Earth Ground

Schutzschaltung

IEC PrüfklasseC2
C3
D1
VDE AnforderungsklasseC2
C3
D1
Höchste Dauerspannung UC180 V DC
130 V AC
Höchste Dauerspannung UC (Ader-Erde)180 V DC
130 V AC
Nennstrom IN5 A (25 °C)
Betriebswirkstrom IC bei UC≤ 1 µA
Schutzleiterstrom IPE≤ 2 µA
Nennableitstoßstrom In (8/20)µs (Ader-Erde)5 kA
Nennableitstoßstrom In (8/20)µs (Ader-Schirm)5 kA
Nennableitstoßstrom In (8/20) µs (Schirm-Erde)5 kA
Summenstoßstrom (8/20)µs10 kA
Nennimpulsstrom Ian (10/1000)µs (Ader-Erde)100 A
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike≤ 470 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) spike≤ 590 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Schirm-Erde) spike≤ 470 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch≤ 470 V
≤ 33 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Schirm-Erde) statisch≤ 33 V
Restspannung bei In (Ader-Erde)≤ 160 V (1,5 m Ltg.)
Restspannung bei In (Ader-Schirm)≤ 55 V
Restspannung bei In (Schirm-Erde)≤ 160 V (1,5 m Ltg.)
Schutzpegel Up (Ader-Erde)≤ 500 V (C2 - 10 kV / 5 kA)
Schutzpegel Up (Ader-Schirm)≤ 700 V (C2 - 10 kV / 5 kA)
Schutzpegel Up (Schirm-Erde)≤ 500 V (C2 - 10 kV / 5 kA)
Ansprechzeit tA (Ader-Erde)≤ 100 ns
Ansprechzeit tA (Ader-GND)≤ 100 ns
Ansprechzeit tA (Schirm-Erde)≤ 100 ns
Einfügungsdämpfung aE, asym.0,1 dB (≤ 100 MHz)
Grenzfrequenz fg (3dB), asym. (Schirm) im 50 Ohm-Systemtyp. 1 GHz
Stehwellenverhältnis VSWR im 50-Ω-System≤ 1,2 (≤ 200 MHz)
Zulässige HF-Leistung Pmax bei VSWR=xx (50-Ohm-System)300 W (VSWR= 1,1)
80 W (VSWR= ∞)
Kapazität asymmetrisch (Schirm)7 pF (typisch)
Stoßstromfestigkeit (Ader-Erde)C2 - 10 kV/5 kA
D1 - 2,5 kA
Stoßstromfestigkeit (Schirm-Erde)C2 - 10 kV / 5 kA
D1 (2,5 kA)

Anschlussdaten

AnschlussartN-Connector 50 Ω
Anschlussart INN-Buchse
Anschlussart OUTN-Stecker

Anschluss Potenzialausgleich

AnschlussartPVC-Litze

Normen und Bestimmungen

Normen/BestimmungenIEC 61643-21

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2763691-CN-UB/E English 135 Kbytes PHOENIX CONTACT-2763691-CN-UB/E
