PHOENIX_CONTACTTrabtech (TT)C-UB/E 2763701 PHOENIX CONTACT Überspannungsschutzgerät

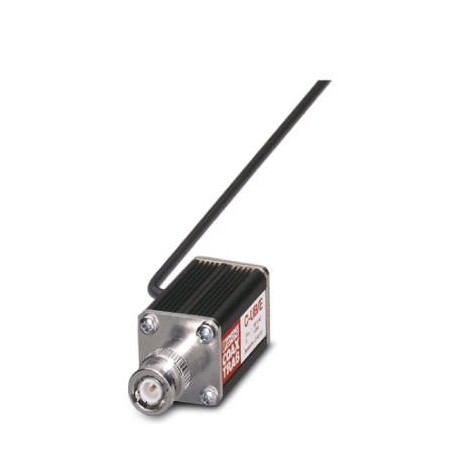

PHOENIX_CONTACT C-UB/E 2763701 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

C-UB/E 2763701 PHOENIX CONTACT Überspannungsschutzgerät

Artikel-Nr.: C-UB/E

Code: 2763701

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Überspannungsschutzgerät
Adapter mit Überspannungsschutz für koaxiale Signalschnittstellen mit Display ohne Erdpotential. Anschluss: Buchse-Stecker BNC

Kategorien:

  • Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Informations-/MSR-Technik
  • PHOENIX_CONTACT > Trabtech (TT)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2763701
Verpackungseinheit10 STK
VerkaufsschlüsselK1 - Überspannungsschutz
KatalogseiteSeite 177 (C-4-2017)
GTIN4017918065638
Gewicht pro Stück (exklusive Verpackung)102,400 g
Gewicht pro Stück (inklusive Verpackung)102,400 g
Zolltarifnummer85363010
HerkunftslandDE (Deutschland)

Maße

Höhe25,4 mm
Breite25,4 mm
Tiefe80 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 80 °C
Höhenlage≤ 2000 m (amsl (über normal Null))
SchutzartIP20

Allgemein

Material GehäuseAluminium
MontageartAnschlussspezifisches Zwischenstecken
BauformZwischenstecker
WirkungsrichtungLine-Shield/Earth Ground

Weitere Beschreibungen

HinweisUm die Löschbedingungen an DC-Spannungen zu erfüllen, ist der folgende Hinweis zu beachten: "Das Überspannungsschutzgerät ist zusammen mit einer Sendeeinheit einzusetzen, welche im Kurzschlussfall abschaltet."

Schutzschaltung

IEC-PrüfklasseC2
C3
D1
Höchste Dauerspannung UC180 V DC
130 V AC
Bemessungsstrom3,5 A (25 °C)
Betriebswirkstrom ICbei UC≤ 1 µA
Schutzleiterstrom IPE≤ 2 µA
Nennableitstoßstrom In(8/20)µs (Ader-Erde)5 kA
Nennableitstoßstrom In(8/20)µs (Ader-Schirm)5 kA
Nennableitstoßstrom In(8/20) µs (Schirm-Erde)5 kA
Impulsableitstoßstrom Iimp(10/350) µs (Ader-Erde)2,5 kA
Impulsableitstoßstrom Iimp(10/350) µs (Ader-Schirm)2,5 kA
Gesamtableitstoßstrom Itotal(8/20) µs10 kA
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike≤ 470 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) spike≤ 590 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Schirm-Erde) spike≤ 470 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch≤ 33 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) statisch≤ 33 V
Ausgangsspannungsbegrenzung bei 1 KV/µs (Schirm-Erde) statisch≤ 33 V
Restspannung bei In(Ader-Erde)≤ 160 V (1,5 m Ltg.)
Restspannung bei In (Ader-Schirm)≤ 55 V
Restspannung bei In (Schirm-Erde)≤ 160 V (1,5 m Ltg.)
Schutzpegel Up(Ader-Erde)≤ 500 V (C2 - 10 kV / 5 kA)
Schutzpegel Up(Ader-Schirm)≤ 700 V (C2 - 10 kV / 5 kA)
Schutzpegel Up(Schirm-Erde)≤ 500 V (C2 - 10 kV / 5 kA)
Ansprechzeit tA≤ 100 ns
Einfügungsdämpfung aE, asym.typ. 0,1 dB (≤ 100 MHz / 50 Ω)
Grenzfrequenz fg (3dB), asym. (Schirm) im 50 Ohm-Systemtyp. 1 GHz
Stehwellenverhältnis VSWR im 50-Ω-Systemtyp. 1,3 (≤ 150 MHz)
Zulässige HF-Leistung Pmaxbei VSWR=xx (50-Ohm-System)300 W (VSWR= 1,1)
80 W (VSWR= ∞)
Kapazität asymmetrisch (Schirm)typ. 6 pF
Meldung Überspannungsschutz defektkeine
Stoßstromfestigkeit (Ader-Erde)C2 - 10 kV/5 kA
C3 - 100 A
D1 - 2,5 kA
Stoßstromfestigkeit (Ader-Schirm)C2 - 10 kV/5 kA
C3 - 100 A
D1 - 2,5 kA

Anschlussdaten

AnschlussartBNC 50 Ω
Anschlussart INBNC-Buchse
Anschlussart OUTBNC-Stecker

Anschluss Potenzialausgleich

AnschlussartPVC-Litze

Normen und Bestimmungen

Normen/BestimmungenIEC 61643-21 2012
EN 61643-21 2013

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen
