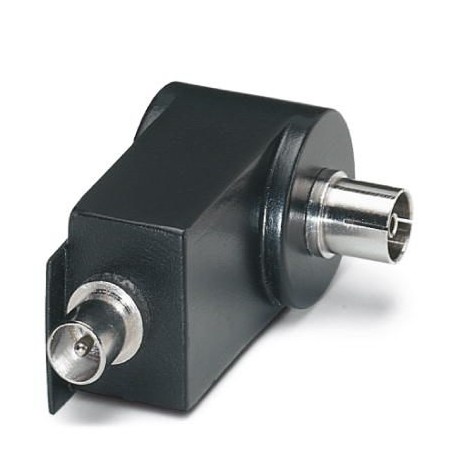

C-TV/HIFI 2857002 PHOENIX CONTACT Überspannungsschutzgerät
C-TV/HIFI
2857002
PHOENIX_CONTACT
Überspannungsschutzgerät
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2857002 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 181 (C-4-2017) |
| GTIN | 4017918915186 |
| Gewicht pro Stück (exklusive Verpackung) | 53,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 79,300 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 75 °C |
|---|---|
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Schutzart | IP20 |
Allgemein
| Material Gehäuse | PA 6.6 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | tiefschwarz RAL 9005 |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Montageart | Anschlussspezifisches Zwischenstecken |
| Bauform | Zwischenstecker |
| Polzahl | 1 |
| Wirkungsrichtung | Line-Shield/Earth Ground |
Schutzschaltung
| IEC-Prüfklasse | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Höchste Dauerspannung UC | 24 V DC |
| Bemessungsstrom | 1,5 A (25 °C) |
| Betriebswirkstrom ICbei UC | ≤ 1 µA |
| Schutzleiterstrom IPE | ≤ 1 µA |
| Nennableitstoßstrom In(8/20)µs (Ader-Schirm) | 2,5 kA |
| Nennimpulsstrom Ian (10/1000)µs (Ader-Schirm) | 120 A |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) spike | ≤ 600 V |
| Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) statisch | ≤ 600 V |
| Restspannung bei In (Ader-Schirm) | ≤ 30 V |
| Schutzpegel Up(Ader-Schirm) | ≤ 700 V (C2 - 4 kV / 2 kA) |
| ≤ 800 V (C2 - 5 kV/2,5 kA) | |
| Ansprechzeit tA (Ader-Schirm) | ≤ 100 ns |
| Einfügungsdämpfung aE, asym. | typ. 0,5 dB (≤ 2,4 GHz / 75 Ω) |
| Grenzfrequenz fg (3dB), asym. (Schirm) im 75 Ohm-System | > 1 GHz |
| Frequenzbereich | 4,7 MHz ... 860 MHz |
| Kapazität asymmetrisch (Schirm) | typ. 10 pF |
| Meldung Überspannungsschutz defekt | keine |
| Stoßstromfestigkeit (Ader-Schirm) | C2 - 4 kV / 2 kA |
| C2 - 5 kV / 2,5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Wechselstromfestigkeit (Ader-Schirm) | 5 A - 1 s |
| Impuls-Rücksetzzeit (Ader-Schirm) | < 3 s |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2857002-C-TV/HIFI | 103 Kbytes |
|
